해수 환경에서 선박 강재의 부식과 음극방식 설계 원리
바다는 거대한 부식의 현장입니다. 소금기가 가득한 해수는 전해질 역할을 하여 선박의 강재를 끊임없이 갉아먹습니다. 선박이 바다에 떠 있는 것만으로도 철은 본래의 상태인 산화철로 돌아가려는 성질을 가지게 되는데, 이를 방치하면 선체는 얇아지고 강도가 떨어져 결국 침몰이라는 치명적인 사고로 이어질 수 있습니다. 따라서 선박을 설계하고 운영하는 과정에서 부식을 막는 것은 선택이 아닌 생존의 문제입니다.
🔌 현장에서 마주한 ‘선체 하부의 부식과 방패’
제가 도장을 완벽하게 새로 올렸는데 왜 1년도 채 안 되어 선체 구석구석에 붉은 녹꽃이 피어나는 거죠?”
대형 상선의 정기 드라이도크(Dry Dock) 현장에서 선주 측 감독관과 함께 선체 하부를 올려다보며 나눴던 심각한 대화입니다. 완벽해 보이는 페인트칠(도장)이라 할지라도 거친 파도와 해류 속에서 미세한 흠집이나 핀홀이 생기기 마련이고, 그 틈으로 바닷물이 스며드는 순간 부식은 사정없이 가속됩니다.
이때 선체를 철저하게 지켜주는 최후의 보루가 바로 ‘음극방식(Cathodic Protection)’입니다. 오늘 글에서는 해수 환경에서 선박 강재가 왜 부식되는지, 그리고 이를 완벽히 제어하기 위한 음극방식의 설계 원리를 알아 보겠습니다.
⚙️ 선박 부식이 발생하는 근본적인 원리
철이 해수에서 부식되는 과정은 전기화학적 반응입니다. 철 원자가 전자를 잃고 이온화되어 해수 속으로 녹아 들어가는 과정이 바로 부식입니다. 이 과정에서 전자가 이동하며 전류가 흐르게 되는데, 이러한 전기화학적 작용을 억제하거나 역으로 이용하는 기술이 바로 음극방식입니다. 선박의 부식은 주로 국부적인 부식인 점식이나 전체적으로 얇아지는 전면 부식 형태로 나타나며, 용접 부위나 도장이 벗겨진 틈새에서 특히 빠르게 진행됩니다.
전기화학적 부식의 4대 요소
- 양극(Anode): 전자를 잃고 부식되는 금속 부위
- 음극(Cathode): 전자를 받아 반응이 일어나는 금속 부위
- 전해질(Electrolyte): 이온의 이동을 돕는 해수
- 회로(Metallic Path): 양극과 음극을 연결하는 금속 경로

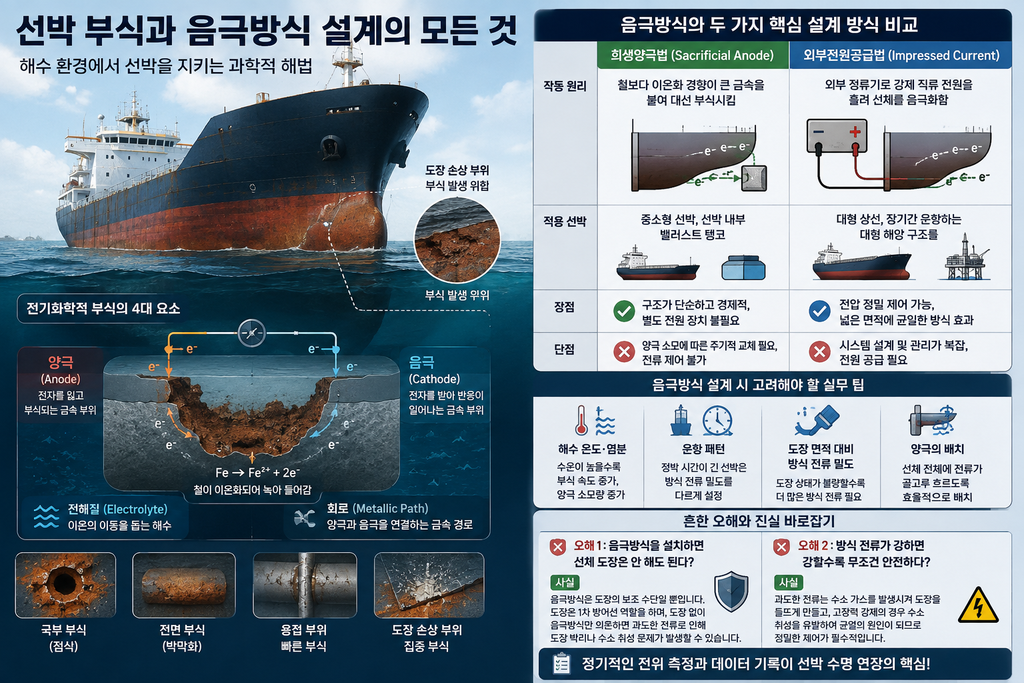

📊 음극방식의 두 가지 핵심 설계 방식 비교 표
음극방식은 선체 전체를 전기화학적으로 음극 상태로 만들어 부식을 원천적으로 차단하는 방법입니다. 실무에서 적용되는 두 가지 핵심 방식을 표로 비교해 드립니다.
| 방식 구분 | 희생양극법 (Sacrificial Anode) | 외부전원공급법 (Impressed Current) |
| 작동 원리 | 철보다 이온화 경향이 큰 금속을 붙여 대신 부식시킴 | 외부 정류기로 강제 직류 전원을 흘려 선체를 음극화함 |
| 적용 선박 | 중소형 선박, 선박 내부 밸러스트 탱크 | 대형 상선, 장기간 운항하는 대형 해양 구조물 |
| 유지보수 | 별도 전원 장치 불필요, 주기적인 양극 교체 필요 | 전압 정밀 제어 가능, 시스템 설계 및 관리가 복잡함 |

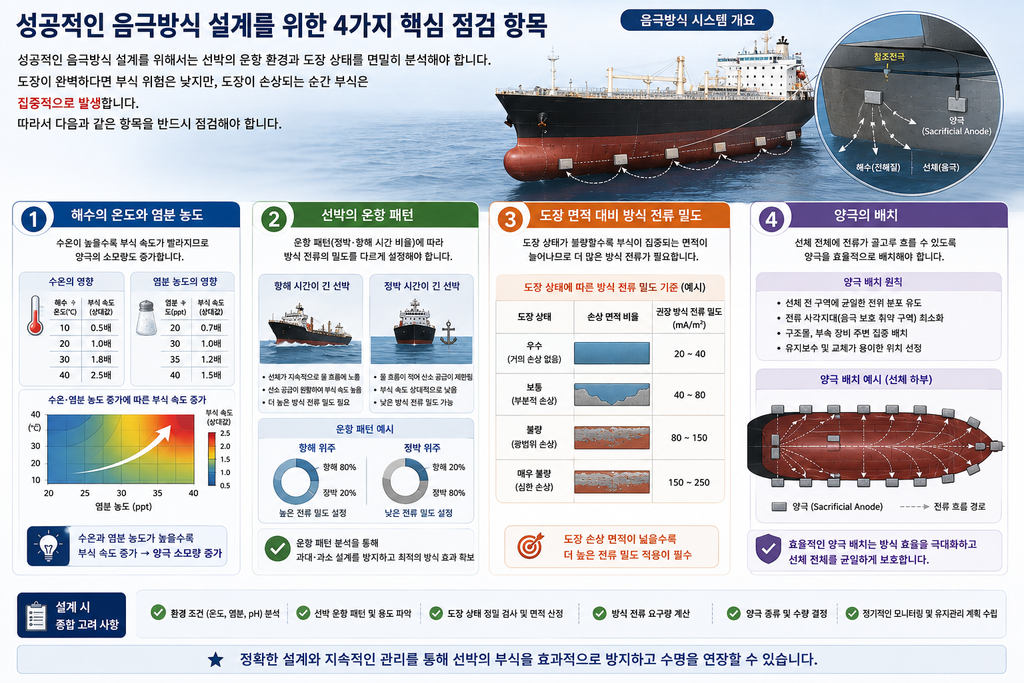

🛡️ 음극방식 설계 시 고려해야 할 실무적인 팁
성공적인 음극방식 설계를 위해서는 선박의 운항 환경과 도장 상태를 면밀히 분석해야 합니다. 도장이 완벽하다면 부식 위험은 낮지만, 도장이 손상되는 순간 부식은 집중적으로 발생합니다. 따라서 다음과 같은 항목을 반드시 점검해야 합니다.
- 해수의 온도와 염분 농도: 수온이 높을수록 부식 속도가 빠르므로 양극의 소모량도 늘어납니다.
- 선박의 운항 패턴: 정박 시간이 긴 선박은 방식 전류의 밀도를 다르게 설정해야 합니다.
- 도장 면적 대비 방식 전류 밀도: 도장 상태가 불량할수록 더 많은 방식 전류가 필요합니다.
- 양극의 배치: 선체 전체에 전류가 골고루 흐를 수 있도록 양극을 효율적으로 배치해야 합니다.
💡 흔한 오해와 진실 바로잡기
- 오해 1: 음극방식을 설치하면 선체 도장은 안 해도 된다?
- 사실: 음극방식은 도장의 보조 수단일 뿐이며, 도장이 부식 방지의 1차 방어선 역할을 합니다. 도장이 없는 상태에서 음극방식에만 의존하면 막대한 양의 양극이 필요하며, 오히려 과도한 전류로 인해 도장이 박리되는 수소 취성 현상이 발생할 수 있습니다.
- 오해 2: 방식 전류가 강하면 강할수록 무조건 안전하다?
- 사실: 과도한 전류는 선체 표면에서 수소 가스를 발생시켜 도장을 들뜨게 만들고, 고장력 강재의 경우 수소 취성을 유발하여 균열의 원인이 되므로 정밀한 제어가 필수적입니다.
📝 현장 전문가의 생생한 조언
“선박 부식 관리는 배가 바다에 떠 있는 순간부터 끝날 때까지 단 하루도 방심해서는 안 되는 마라톤입니다. 많은 선주들이 초기 설치 비용이나 양극 교체 비용만 아끼려다 더 큰 구조적 손상을 입는 것을 목격했습니다. 도장, 희생양극, 그리고 외부전원 시스템이 삼박자를 이루도록 설계 단계부터 전문가의 진단을 받고, 정기적인 전위 측정 데이터를 꼼꼼히 기록하는 습관만이 선박의 수명을 두 배로 늘리는 유일한 비결입니다.”
— 현장 선박 방식 엔지니어 M씨의 조언 중
📢 자주 묻는 질문과 답변 (FAQ)
Q: 희생양극은 언제 교체해야 하나요?
A: 일반적으로 양극의 원래 질량 대비 20~30% 정도만 남았을 때 교체하는 것이 안전합니다. 양극이 너무 많이 소모되면 방식 효과가 급격히 떨어지기 때문입니다.
Q: 알루미늄 양극과 아연 양극 중 무엇이 더 좋은가요?
A: 알루미늄 양극은 가볍고 수명이 길어 일반적인 해수 환경에 적합합니다. 반면 아연 양극은 해수뿐만 아니라 기수역(바닷물과 민물이 섞이는 곳)에서도 안정적인 성능을 발휘하므로 운항 환경에 맞춰 선택해야 합니다.
선박의 수명은 곧 철의 수명과 직결됩니다. 해수 환경이라는 가혹한 조건 속에서 선박을 안전하게 보호하기 위해서는 과학적인 음극방식 설계와 철저한 유지보수 관행이 조화를 이루어야 합니다. 올바른 지식을 바탕으로 부식에 대응한다면 선박의 안전성을 높이는 동시에 유지보수 비용 또한 획기적으로 절감할 수 있을 것입니다.
