음극방식(Cathodic Protection)의 전위 기준과 과방식(Overprotection)의 문제

우리가 일상에서 사용하는 거대한 구조물들은 대부분 금속으로 만들어져 있습니다. 지하에 매설된 가스관, 송유관, 거대한 교량의 교각, 그리고 바다 위를 떠다니는 선박에 이르기까지 금속은 현대 문명의 뼈대입니다. 하지만 금속은 자연 상태에서 원래의 광석으로 돌아가려는 성질이 있는데, 이를 우리는 부식이라고 부릅니다. 음극방식(Cathodic Protection)은 이러한 금속의 부식을 전기화학적으로 억제하여 수명을 극적으로 늘려주는 기술입니다.

쉽게 설명하자면, 금속이 부식될 때 발생하는 전류의 흐름을 인위적으로 조절하여 금속 자체가 녹슬지 않도록 보호막을 입히는 원리입니다. 이를 통해 시설물의 안전성을 확보하고, 막대한 유지보수 비용을 절감할 수 있습니다. 단순히 금속을 칠하는 것과는 차원이 다른, 과학적인 금속 보호 전략입니다.

🔌 현장에서 마주한 ‘가스관의 의문의 부식과 과방식’

얼마전에 부식을 막으려고 전기를 잔뜩 흘려보냈는데, 왜 오히려 배관 코팅이 다 벗겨지고 금속이 더 취해져 버렸죠?”

장거리 지하 송유관 방식(Cathodic Protection) 시스템을 점검하던 현장에서 엔지니어들이 모여 심각하게 토론하던 모습이 떠오릅니다. 부식을 완전히 잡겠다고 무작정 전압을 높였다가 오히려 배관 표면의 코팅이 통째로 들뜨고 금속이 바스러지는 ‘과방식’ 부작용을 맞닥뜨렸던 상황이었습니다.

이처럼 음극방식은 무조건 전기를 많이 준다고 좋은 것이 아니라, 정밀한 ‘기준 전위’를 맞추는 것이 핵심입니다. 오늘 글에서는 음극방식의 원리와 과방식이 초래하는 치명적인 문제점들을 알아 보겠습니다.

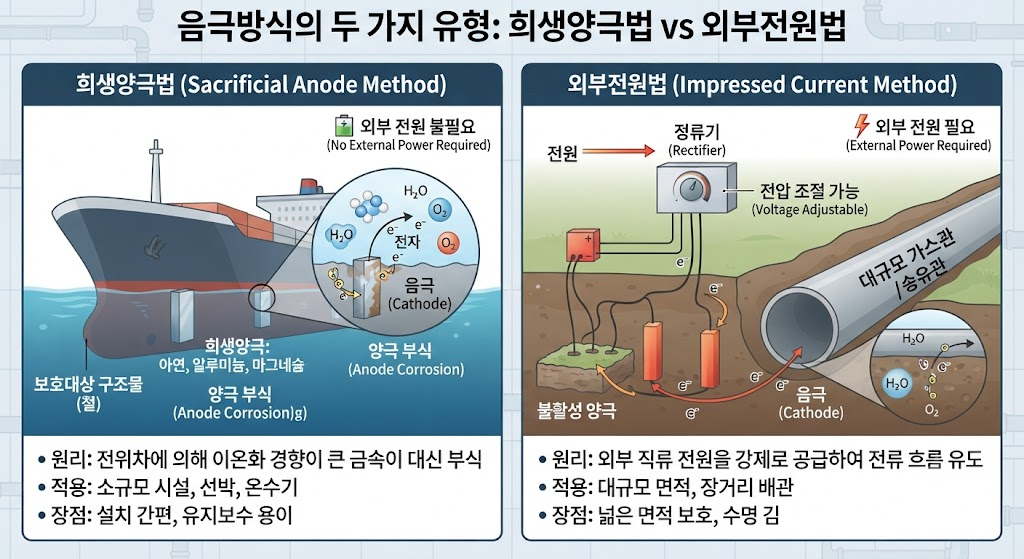

⚙️ 음극방식의 핵심 원리와 두 가지 주요 방식

음극방식은 크게 두 가지 유형으로 나뉩니다. 어떤 환경에서 어떤 구조물을 보호하느냐에 따라 적합한 방식이 달라집니다.

• 희생양극법: 보호하려는 금속보다 이온화 경향이 더 큰 금속(희생양극)을 연결하는 방식입니다. 철을 보호하기 위해 아연, 알루미늄, 마그네슘 등을 붙여두면, 전위 차이에 의해 희생양극이 대신 부식되면서 철은 전자를 공급받아 보호됩니다. 외부 전원이 필요 없어 소규모 시설이나 선박, 온수기에 주로 쓰입니다.
• 외부전원법: 외부에서 직류 전원을 강제로 공급하는 방식입니다. 정류기를 통해 전류를 흘려보내며 전압을 자유롭게 조절할 수 있습니다. 대규모 가스관이나 장거리 송유관처럼 보호해야 할 면적이 넓고 환경이 가혹한 곳에 적합합니다.

📊 희생양극법 vs 외부전원법 주요 특징 비교 표

두 방식의 차이를 한눈에 파악하실 수 있도록 비교 정리해 드립니다.

구분	희생양극법 (Sacrificial Anode)	외부전원법 (Impressed Current)
전원 공급	자체 전위차 이용 (외부 전원 불필요)	외부 직류 전원 (정류기 필수)
적용 규모	소규모 시설, 선박 선체, 온수기	대규모 장거리 배관, 해양 구조물
설치 및 유지보수	설치가 단순하며 유지보수가 용이함	정밀 제어 가능하나 지속적인 전원 관리 필요
초기 투자비	상대적으로 저렴함	상대적으로 높음

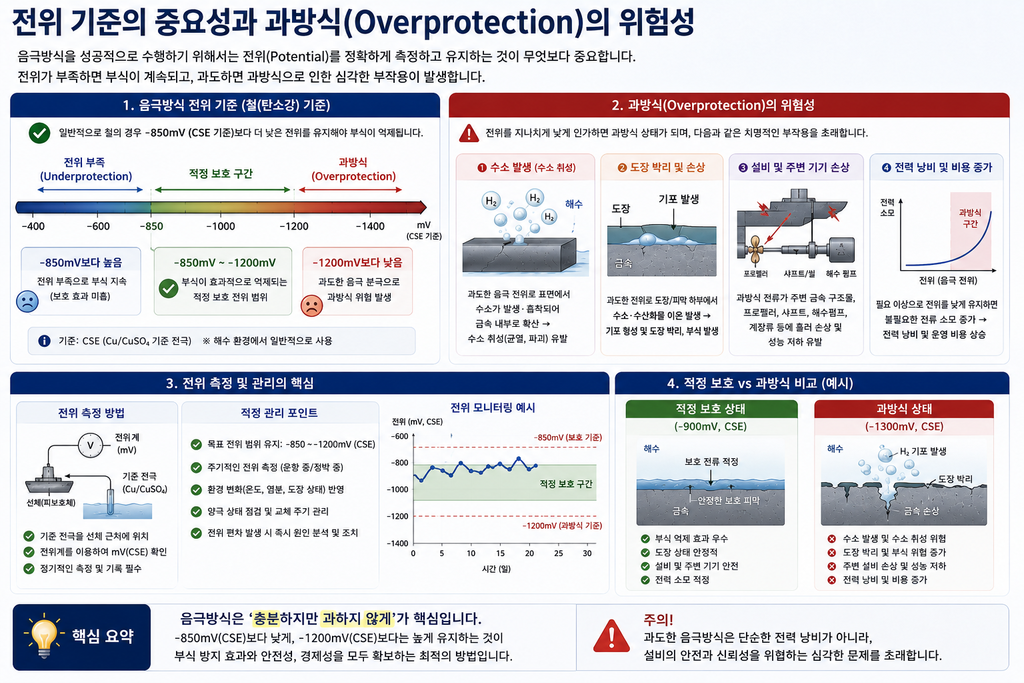

🎯 전위 기준의 중요성과 과방식(Overprotection)의 위험성

음극방식을 성공적으로 수행하기 위해서는 전위(Potential)를 정확하게 측정하고 유지하는 것이 무엇보다 중요합니다. 일반적으로 철의 경우 -850mV(CSE 기준)보다 더 낮은 전위를 유지해야 부식이 억제된다고 판단합니다.

하지만 전위를 지나치게 낮게 인가하면 과방식(Overprotection) 상태가 되며, 다음과 같은 치명적인 부작용을 초래합니다.

1. 수소취성 현상 (Hydrogen Embrittlement): 금속 표면에서 수소가 과도하게 발생하여 내부로 침투합니다. 이로 인해 고장력강 등 단단한 강재의 내부 조직이 약해져 갑작스러운 균열이나 파괴가 발생할 수 있습니다.
2. 코팅 박리 현상 (Coating Delamination): 과방식으로 인해 금속 표면에서 수소 가스가 다량 발생하면, 가스가 에폭시나 폴리에틸렌 등 코팅층을 밀어내어 코팅이 들뜨거나 벗겨지게 됩니다. 결국 수분과 산소가 침투해 부식이 가속됩니다.
3. 경제적 손실: 불필요하게 높은 전류 공급으로 전기 요금이 낭비되며, 희생양극의 소모 속도가 빨라져 교체 주기가 극단적으로 짧아집니다.

💡 흔한 오해와 진실 바로잡기

• 오해 1: 코팅만 완벽하게 하면 음극방식은 필요 없다?
  • 사실: 코팅은 완벽할 수 없습니다. 시공 중 발생한 미세한 핀홀이나 노화로 인해 틈이 생기며, 이때 음극방식이 없다면 부식이 그 핀홀을 중심으로 집중되어 파손을 유발합니다. 코팅과 음극방식은 상호보완 관계입니다.
• 오해 2: 오래된 배관은 음극방식을 해도 소용없다?
  • 사실: 이미 부식이 진행된 배관이라 하더라도 음극방식을 적용하면 부식 속도를 현저히 늦추어 잔존 수명을 연장할 수 있습니다.

📢 자주 묻는 질문과 답변 (FAQ)

Q: 과방식인지 현장에서 어떻게 알 수 있나요?

A: 전위 측정값이 지나치게 낮게(예: -1200mV 이하) 지속적으로 나타나거나, 배관 주변의 코팅이 부풀어 오르는 현상이 발견된다면 과방식을 의심해야 합니다. 즉시 정류기 출력을 낮추어야 합니다.

Q: 음극방식은 얼마나 자주 점검해야 하나요?

A: 시설의 중요도에 따라 다르지만, 외부전원법을 사용하는 중요 배관은 매월 정기 점검을, 희생양극법 시설은 6개월에서 1년 주기로 정기적인 전위 측정을 권장합니다.

결국 음극방식의 핵심은 ‘균형’입니다. 금속이 부식되지 않도록 충분한 전위를 공급하되, 구조물의 물리적 성질을 변하게 하거나 코팅을 손상시키지 않을 정도의 정밀한 제어가 필요합니다. 이러한 과학적 접근은 우리의 소중한 기반 시설을 지키고, 장기적으로는 안전한 사회를 만드는 탄탄한 밑거름이 됩니다.
