LNG 터미널 극저온 배관망에서 보온재 하부 부식(CUI: Corrosion Under Insulation) 탐지 및 관리 전략
LNG 터미널의 극저온 배관을 검사하면서 현장 엔지니어가 가장 긴장하는 순간은 보온재 외부에는 아무런 이상이 없는데, 부분 해체 후 금속 표면에서 예상하지 못했던 부식이 발견될 때다.
외장재는 멀쩡하고 누수 흔적도 없지만 보온재를 열어보면 녹과 국부적인 Pitting이 진행되어 있는 경우가 있다. 이것이 보온재 하부 부식(CUI, Corrosion Under Insulation)이다.
CUI의 가장 큰 문제는 부식이 보온재 안쪽에 숨어 있어 외부 육안검사만으로 상태를 판단하기 어렵다는 것이다. 특히 LNG 터미널은 극저온 유체를 취급하기 때문에 보온재와 방습층의 건전성이 배관 안전과 직접 연결된다.
CUI는 왜 발생하는가?
CUI의 핵심 원인은 금속 표면에 수분이 침투하고 장기간 체류하는 것이다.
보온 외장재의 균열과 손상, 접합부 실링 불량, 플랜지·밸브 주변의 틈새, 배관 지지대 및 관통부, 정비 후 불완전한 복구 등이 대표적인 수분 유입 경로다.
극저온 배관에서는 방습층(Vapor Barrier)의 연속성이 특히 중요하다. 외부 수분이나 수증기가 내부로 침투하면 보온 시스템 내부에 습윤 환경이 형성되어 외부부식이 진행될 수 있다.
따라서 “배관 온도가 낮기 때문에 부식이 발생하지 않는다”는 판단은 위험하다. LNG 자체가 배관 외면을 부식시키는 것이 아니라 배관 외부의 수분 환경이 CUI를 발생시키는 것이 핵심이다.
CUI 위험이 높은 곳은 어디인가?
현장에서 모든 배관의 보온재를 제거하는 것은 현실적으로 불가능하다. 따라서 위험도가 높은 위치부터 검사하는 것이 중요하다.
대표적인 취약부는 다음과 같다.
- 플랜지 및 밸브 주변
- 배관 지지대 및 저점부
- 수평 배관의 수분 체류 가능 구간
- 계기 및 각종 부착물 관통부
- 외장재 손상이나 누수 이력이 있는 위치
- 과거 CUI가 발생했던 구간
CUI는 균일한 부식보다 국부적인 Pitting이 더 위험할 수 있다. 평균 두께 감소가 크지 않아도 특정 위치에 깊은 Pit가 발생하면 압력경계의 최소두께가 빠르게 감소할 수 있기 때문이다.
현장에서는 어떤 NDT를 적용할까?

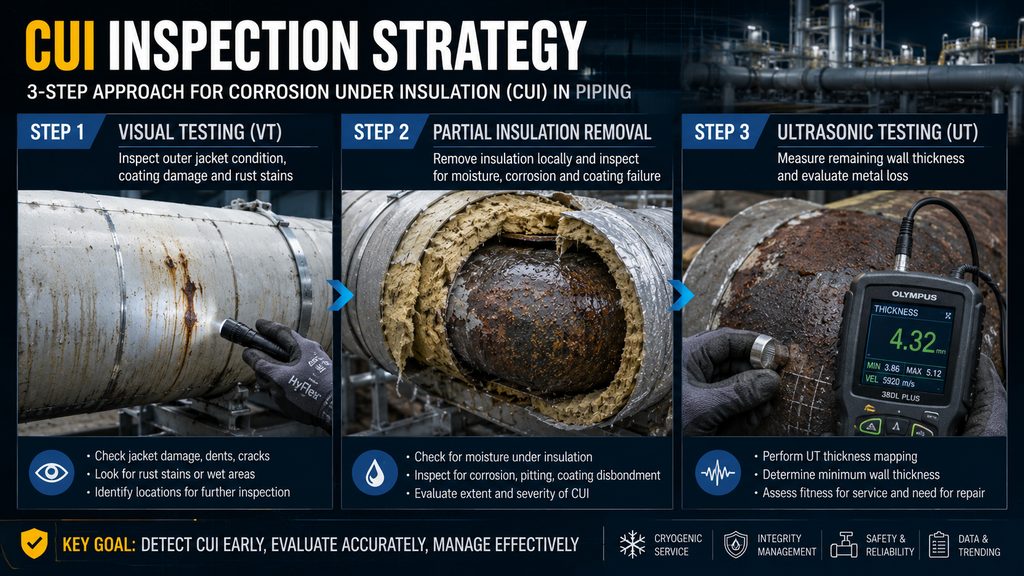

CUI 검사는 하나의 검사법으로 끝내기보다 단계적으로 접근하는 것이 효과적이다.
① VT(Visual Testing)
외장재의 균열, 변색, 부풀음, 실링 손상, 녹물 흔적 등을 확인한다. 다만 외부가 깨끗하다고 내부까지 양호한 것은 아니다.

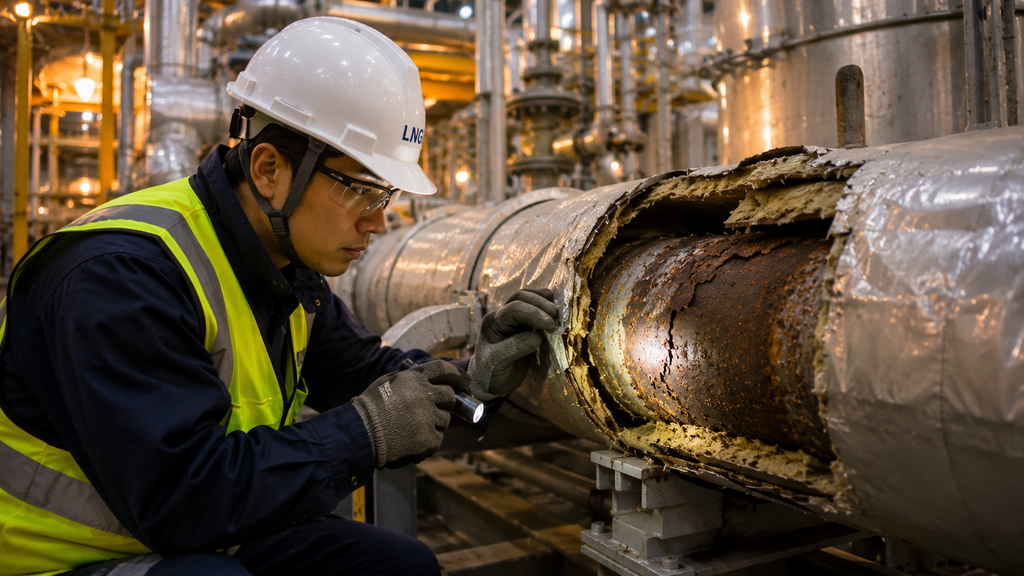

② 부분 해체검사
위험도가 높은 위치의 보온재를 선택적으로 제거해 금속 표면의 수분 흔적, 코팅 박리, Pitting 및 부식 상태를 확인한다.
③ UT(Ultrasonic Testing)
부식이 발견되면 잔존두께를 측정한다. 한 지점만 측정하기보다 주변을 여러 지점에서 조사해 최소두께와 손상 분포를 확인하는 것이 중요하다.
필요한 경우 두께 Mapping이나 PAUT 등 추가적인 검사기법을 적용할 수 있다.
현장 실무자가 가장 어려워하는 부분
CUI 관리에서 가장 어려운 것은 부식을 발견하는 것이 아니라 “어디를 먼저 열어볼 것인가?”를 결정하는 것이다.
LNG 터미널에는 수많은 배관이 있고 모든 보온재를 해체하는 것은 비용과 작업시간뿐 아니라 운전 및 안전 측면에서도 부담이 크다.
그래서 현장에서는 이런 질문이 나온다.
“외장재가 멀쩡한데 정말 CUI가 있을까?”
“이 배관과 저 배관 중 어느 곳을 먼저 검사해야 할까?”
“과거 검사에서 이상이 없었는데 이번에도 괜찮지 않을까?”
“검사 후 보온·방습을 완벽하게 복구할 수 있을까?”
이때 중요한 것은 NDT 결과 하나만으로 판단하지 않는 것이다.
운전조건, 배관 구조, 보온 시스템, 과거 검사이력, 수분 침투 가능성을 종합해 위험도를 평가해야 한다.
엔지니어를 위한 현실적인 대응 전략
전문가가 현장에서 가장 중요하게 보는 것은 위험기반검사(RBI)다.
먼저 운전온도와 압력, 재질, 보온 구조 및 과거 손상 이력을 검토하고 위험도가 높은 위치를 선정한다.
그 후 선택적으로 보온재를 해체해 금속 표면을 확인하고 UT 등으로 잔존두께를 평가한다.
부식이 발견됐다고 무조건 배관을 교체하는 것도 정답은 아니다. 설계 최소두께, 현재 잔존두께, 부식률, 손상 범위와 과거 검사자료를 함께 검토해 수리·교체·추적검사 여부를 결정해야 한다.
특히 한 곳에서 CUI가 발견됐다면 그 위치만 보수하고 끝내서는 안 된다. 동일한 보온 구조와 환경조건을 가진 다른 배관에도 같은 문제가 발생했는지 확대 점검할 필요가 있다.
검사 후 보온·방습 복구가 중요한 이유
CUI 검사에서 의외로 중요한 부분이 검사 후 복구다.
금속 표면을 보수했더라도 방습층과 외장재를 제대로 복구하지 못하면 새로운 수분 침투 경로가 만들어질 수 있다.
따라서
금속 표면 보수 → 코팅 확인 → 보온재 복구 → 방습층 연속성 확보 → 외장재 실링
까지 하나의 작업으로 관리해야 한다.
현장에서 CUI가 반복된다면 단순히 보온재를 교체하는 것보다 왜 물이 들어갔고 왜 빠져나가지 못했는지를 먼저 찾아야 한다.
마무리
LNG 터미널 극저온 배관의 CUI는 단순한 녹 문제가 아니다.
극저온 운전환경, 보온 시스템, 수분 침투, 배관 구조, 코팅 및 검사전략이 연결된 설비 건전성 문제다.
결국 중요한 것은 고가의 검사장비 하나가 아니다.
“어디가 위험한지 먼저 예측하고, 그 위치에 적합한 NDT를 적용하며, 발견된 손상의 원인까지 추적하는 것.”
이것이 현장에서 생각하는 진짜 예방정비다.
LNG 터미널의 CUI 관리는
위험도 평가 → 검사 위치 선정 → NDT → 잔존두께 평가 → 보수 → 보온·방습 복구 → 추적검사
가 하나의 체계로 연결되어야 한다.
특히 CUI가 반복되는 설비라면 단순 보수보다 근본 원인 분석(RCA)을 통해 재발 원인을 찾아야 한다.
결국 좋은 CUI 관리는 부식을 발견하는 기술을 넘어 부식이 발생할 가능성을 먼저 찾아내고 관리하는 기술이다.
핵심 요약
LNG 극저온 배관 CUI 관리의 핵심은 모든 보온재를 제거하는 것이 아니라 위험도가 높은 위치를 선별하고 적절한 NDT를 적용하는 것이다.
그리고 부식이 발견됐다면 손상 자체뿐 아니라 수분 유입 원인과 보온·방습 시스템의 문제까지 함께 해결해야 한다.
현장에서는 검사장비보다 정확한 위험도 판단과 축적된 검사 데이터, 그리고 검사 후 완벽한 복구가 더 중요하다.
