지하 매설 송유관의 외면 피복 손상과 미주전류(Stray Current)에 의한 전위 변동 실무 진단법

지하에 매설된 장거리 송유관 및 천연가스 배관은 토양 환경으로부터 본체를 보호하기 위해 외면에 폴리에틸렌(PE)이나 에폭시 등의 방식 피복(Coating)을 시공하고, 전기적 방식으로 외부전원음극방식(ICCP)을 함께 적용한다. 그러나 시간 경과에 따른 토양 내 물리적 압력이나 시공 불량으로 외면 피복 손상(Coating Defect)이 발생하고, 주변 철도나 전력 시설에서 유출된 미주전류(Stray Current)가 유입되면 배관은 국부적으로 극심한 부식과 천공(Puncturing) 위험에 직면하게 된다. 현장 엔지니어가 반드시 알아야 할 미주전류 진단 및 실무 대책을 분석한다.

1. 미주전류(Stray Current)와 피복 손상의 복합 부식 메커니즘

미주전류란 원래의 회로 경로를 벗어나 토양이나 구조물 내부로 흘러 들어오는 외부 기원 전류를 의미한다. 대표적으로 직류(DC) 전차선로(지하철, 철도)에서 대지로 누설된 전류가 가장 흔하다.

• 간섭 현상에 따른 양극/음극 분리:
  • 미주전류가 토양을 통해 흘러가다가 매설 배관을 만나면, 전류가 배관 내부로 흘러들어오는 지점은 음극(Cathode)이 되어 방식 효과를 보이지만, 반대로 전류가 배관을 빠져나와 다시 토양으로 유출되는 지점(Discharge Point)은 강력한 양극(Anode)으로 작용한다.
• 패러데이 법칙에 따른 금속 용출:
  • 전류가 유출되는 양극부에서는 철(Fe)의 전기화학적 산화 반응이 가속화되어, 외면 피복이 온전한 부위라 할지라도 단기간에 배관 벽면이 깊게 파이는 국부 점식(Pitting) 및 천공 사고를 유발한다. 피복 손상 부위가 존재한다면 부식 속도는 수십 배로 폭발한다.

구분	주요 영향 인자	상세 내용 및 현장 현상
전기적 요인	직류(DC) 미주전류	지하철 및 직류 전차선로 누설 전류로 인한 배관-토양 간 전위의 급격한 변동(Fluctuation)
재료/시공 요인	방식 피복 손상 (Holiday)	토양 내셔링(Rock-soil stress), 매설 시 충격으로 인한 핀홀 및 피복 박리 부위
환경적 요인	토양 비저항 (Soil Resistivity)	저비저항 토양(수분이 많고 염분이 섞인 토양)에서 전류 유출입에 따른 부식 가속화

2. 현장 트러블슈팅: 송유관 누설 사고 현장 분석

장거리 송유관 진단 현장에서 빈번히 마주하는 복합 파손 시나리오다.

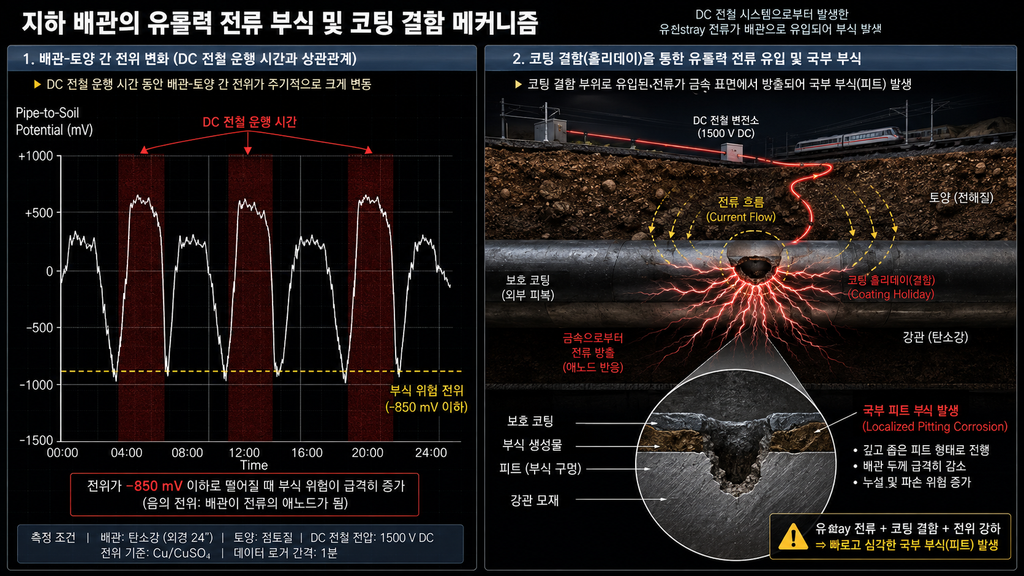

1. 전위 변동의 주기적 포착: 파이프라인 전위 기록계(Data Logger) 상에서 이유를 알 수 없는 주기적인 전위 급등락(Swing)이 관측되며, 이는 인근 직류 철도의 운행 시간대와 정확히 일치한다.
2. 피복 손상 부위의 국부 천공: 정기 CIPS(Close Interval Potential Survey) 탐사 결과 전위가 급격히 양(Positive)의 방향으로 튀는 지점을 굴착해 보면, 외면 피복이 동전 크기만큼 벗겨져 있고 그 하부에 직경 수 센티미터의 깊은 용융형 부식 구멍(Pit)이 형성되어 있다.

3. [현장 실무자 Voice] “배관 전위가 널뛰기를 할 때 현장에서 느끼는 공포”

C 수석진단엔지니어 (에너지 인프라 안전진단팀, 경력 18년)

“미주전류가 유입되는 배관을 진단해보면 온프레임(On-potential) 전위가 순식간에 수백 밀리볼트(mV)씩 널을 뜁니다. 전위가 양의 방향으로 튈 때마다 배관이 토양 속에서 전해액과 반응해 깎여 나가고 있는 거죠. 피복 손상부(Holiday)가 하필 그 전류 유출 지점에 걸리면 불과 몇 달 만에 배관이 관통되어 기름이 새어 나오는 대참사가 벌어집니다.”

D 부장 (지중 송유관 운영사 유지보수파트)

“방식전위 기준(-850mV CSE)을 만족한다고 안심하면 큰일 납니다. 미주전류 간섭이 있는 곳은 평균 전위가 낮아 보여도 순간적인 전류 유출로 인해 국부 부식이 이미 진행되고 있을 수 있어요. 그래서 정기적인 간섭 조사가 필수적입니다.”

4. 엔지니어를 위한 실무 진단 및 방어 대책

지중 매설 배관의 미주전류 간섭과 피복 손상에 대응하기 위한 공학적 솔루션이다.

• 정밀 진단 기법 적용:
  • CIPS (근접전위조사법): 파이프라인 전선로를 따라 일정한 간격으로 대지 전위를 측정하여 방신 기준 만족 여부 및 전위 구배를 파악한다.
  • DCVG (직류전위기배법) / ACVG: 피복 손상부(Holiday)의 정확한 지상 위치와 손상 크기를 오차 범위 내에서 정밀 탐지한다.
• 배류기(Drainage Bond) 설치 및 전기적 간섭 해소:
  • 미주전류 유출로 인한 양극 부식을 막기 위해, 배관과 미주전류 제공원(철도 변전소 등) 사이에 강제배류기(Forced Drainage) 또는 저항배류기를 설치하여 유출 전류를 안전하게 환원시킨다.
• 희생양극 및 국부 방식 보강:
  • 피복 손상 집중 구간이나 미주전류 간섭 취약 지점에 마그네슘 또는 아연 희생양극을 추가 매설하여 배관의 양극성 전위를 상쇄시킨다.

5. 포스팅 삽입용: 미주전류 진단 및 방어 대책 요약 표

진단 및 대책 단계	핵심 기술명	주요 내용 및 목적	현장 적용 포인트
1. 피복 건전성 진단	DCVG / ACVG 탐사	지상에서 전위 구배를 측정하여 방치된 외면 피복 손상부(Holiday) 위치 정밀 색출	굴착 전 비파괴 방식으로 손상 위치를 수 센티미터 오차 내로 특정
2. 전위 거동 평가	CIPS 및 데이터 로깅	배관-토양 간 전위를 연속 측정하여 미주전류에 의한 전위 변동(Swing) 주기 분석	인근 철도/전력 시설 운행 패턴과 연계하여 간섭 원인 규명
3. 방식 및 차단 제어	강제배류기 및 희생양극	전류 유출(양극) 구역에 전류를 강제로 유입시키거나 환원 회로 구성	배관의 전위를 보호 전위 범위(-850mV 이하)로 상시 유지

6. 현장 실무자들이 가장 자주 묻는 Q&A

• Q1. 방식 전위 기준(-850mV)을 만족하고 있는데도 왜 부식이 발생하나요?
  • 일반적인 방식 기준(-850mV vs CSE)은 정상적인 전면 부식 환경을 가정한 것이다. 미주전류 간섭이 있는 현장에서는 순식간에 전위가 양의 방향으로 치솟는 역변동(Polarity reversal)이 발생하므로, 순간 전류 유출 구간에서는 보호 기준이 무력화되어 국부 부식이 일어난다. 따라서 ‘평균 전위’가 아닌 ‘전위 변동 폭(Swing)’을 기준으로 평가해야 한다.
• Q2. DCVG 탐사로 찾은 피복 손상부는 무조건 전부 굴착해서 보수해야 하나요?
  • 손상의 크기와 토양 비저항, 그리고 미주전류 간섭 여부에 따라 우선순위를 나눈다. 전류 유출(Anodic) 구역에 위치하거나 손상 면적이 큰 지점은 긴급 굴착하여 보수 코팅(Patch coating)을 실시하고, 미세한 핀홀이라도 주변 토양 부식성이 강하다면 정기 보수 계획에 반영해야 한다.
• Q3. 철도 미주전류로 인한 간섭을 우리 배관 단독으로 해결할 수 있나요?
  • 배관 단독의 방식 시스템(ICCP) 출력 조절만으로는 한계가 있다. 철도 운영사와 합동으로 전위 간섭 평가(Interference Testing)를 수행하고, 전류를 제공하는 측과 협력하여 강제배류기를 공동 설치하거나 접지 회로를 구성하는 것이 유일한 근본 해결책이다.
