용접한 304 스테인리스강은 왜 입계가 약해질까? Sensitization과 크롬 결핍층의 원인
304 스테인리스강 배관을 용접한 뒤 외관을 보면 특별한 문제가 없어 보일 수 있습니다. 용접비드도 정상이고 표면에 균열이나 심한 변색도 없는데, 시간이 지나면서 용접부 주변에서 선택적인 부식이 나타나는 경우가 있습니다.
이때 확인해야 할 현상 가운데 하나가 스테인리스강 Sensitization(예민화)입니다.
Sensitization의 핵심은 단순히 “용접열을 받았다”는 데 있지 않습니다.

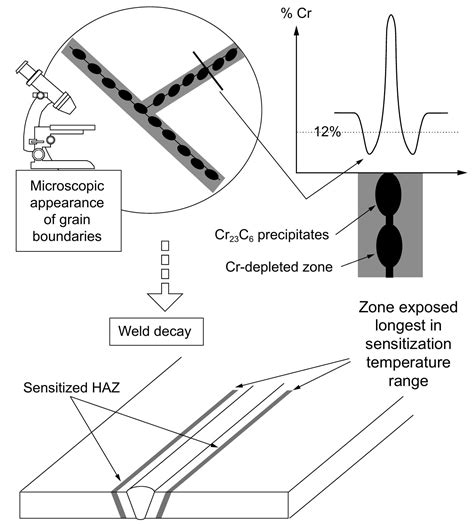

용접 과정에서 특정 온도영역을 통과하면서 입계에 크롬 탄화물이 석출되고, 그 주변에 크롬이 부족한 영역이 만들어질 수 있다는 것이 문제의 시작입니다.
5
1. 스테인리스강을 보호하는 것은 크롬이다
304 계열 스테인리스강이 일반 탄소강보다 부식에 강한 중요한 이유는 표면에 형성되는 크롬이 풍부한 부동태피막(Passive Film)입니다.
그런데 용접이나 열처리 과정에서 재료가 예민화가 일어나기 쉬운 온도영역에 일정 시간 노출되면 탄소가 크롬과 결합하여 입계 주변에 크롬 탄화물을 형성할 수 있습니다.
대표적으로 설명되는 것이 Cr₂₃C₆입니다.
문제는 탄화물 그 자체보다 주변입니다.
탄화물 형성에 크롬이 소비되면서 인접한 영역의 크롬 농도가 낮아지고, 이곳의 내식성이 모재보다 떨어질 수 있습니다.
즉,
용접 열이력 → Cr 탄화물 석출 → 입계 주변 Cr 고갈 → 국부적인 내식성 저하
라는 과정으로 이해할 수 있습니다.
ASTM G108 역시 Sensitization 평가에서 석출된 크롬 탄화물 주변의 Chromium-Depleted Region이 중요한 측정 대상이라고 설명합니다.
2. 용접부 전체가 똑같이 Sensitization 되는 것은 아니다
여기서 중요한 것이 HAZ, 즉 Heat-Affected Zone(열영향부)입니다.
용접금속 바로 옆은 매우 높은 온도까지 올라가지만 거리가 멀어질수록 도달하는 최고온도가 낮아집니다. 또한 가열·냉각 속도와 그 온도에 머무르는 시간도 위치마다 달라집니다.
따라서 용접부 전체가 동일하게 예민화되는 것이 아닙니다.
특정 위치가 탄화물 석출에 유리한 열이력을 경험했을 때 Sensitization 위험이 커질 수 있습니다.
이 때문에 현장에서 “용접부가 부식됐다”고 표현하더라도 실제 Failure Analysis에서는 Weld Metal인지, Fusion Line인지, HAZ인지, Base Metal인지 위치를 구분하는 것이 중요합니다.
💭 제가 이런 손상을 조사한다면 처음부터 “용접 불량”이라고 결론 내리지 않을 것입니다. 먼저 손상이 용접비드에 있는지, 아니면 비드에서 조금 떨어진 HAZ를 따라 발생했는지를 확인하겠습니다.
이 위치 차이가 원인을 좁히는 중요한 단서가 되기 때문입니다.
3. 그렇다면 304L은 왜 만들어졌을까?
여기서 304와 304L의 차이가 중요해집니다.
L은 Low Carbon을 의미합니다.
304L은 탄소 함량을 낮춰 용접 과정에서 크롬 탄화물이 형성될 가능성을 줄이고, 그에 따라 용접 후 Sensitization 위험을 낮추는 방향으로 설계된 재료입니다.
하지만 여기서도 주의해야 합니다.
304L이면 어떤 용접조건에서도 Sensitization이 절대로 발생하지 않는다고 이해하면 곤란합니다.
실제 민감도는 재료 조성뿐 아니라 열이력, 반복 용접과 보수용접, 두께, 입열량, 냉각조건 등과 함께 판단해야 합니다.
ASTM G108이 304뿐 아니라 304L의 Sensitization 정도까지 평가 대상으로 포함하고 있다는 점도 이런 관점에서 볼 필요가 있습니다.
4. 반복 보수용접을 특히 주의해서 보는 이유
현장에서는 한 번의 제작용접으로 끝나지 않는 경우가 있습니다.
결함을 제거하고 다시 용접하거나, 운전 중 개조작업으로 기존 배관에 새로운 용접이 추가될 수도 있습니다.
이 경우 HAZ 일부가 다시 열을 받을 수 있습니다.
중요한 것은 최고온도만이 아닙니다.
얼마나 높은 온도에 도달했는가 + 얼마나 오래 있었는가 + 몇 번 반복되었는가
를 함께 보는 것이 좋습니다.
그래서 Sensitization 문제를 조사할 때는 재질성적서만 확인하지 말고 기존 제작기록과 Weld Repair History까지 확인할 가치가 있습니다.
“재질이 304L이니까 예민화는 아닐 것이다”라고 먼저 결론 내리는 것보다 실제 열이력을 확인하는 편이 훨씬 안전합니다.
5. 표면을 보고 Sensitization을 판단할 수 있을까?
이 부분도 현장에서 혼동하기 쉽습니다.
용접부 주변에 Heat Tint가 있다고 해서 그것만으로 내부 미세조직의 Sensitization이 확인되는 것은 아닙니다.
반대로 표면이 깨끗하다고 해서 Sensitization이 없다고 단정할 수도 없습니다.
Sensitization은 미세조직과 입계 주변의 화학적 변화에 관한 문제이기 때문입니다.
따라서 의심되는 경우에는 적절한 시험법을 사용해야 합니다.
대표적인 기준이 ASTM A262입니다.
ASTM A262는 오스테나이트계 스테인리스강의 Intergranular Attack에 대한 민감성을 검출하기 위한 여러 시험 Practice를 제공합니다. Practice A의 Oxalic Acid Etch Test는 특정 강종을 빠르게 선별하는 방법이며, 다른 Practice에서는 산 용액 등을 이용해 입계부식 민감성을 평가합니다.
6. EPR을 사용하면 무엇을 알 수 있을까?
304와 304L의 Sensitization을 보다 정량적으로 살펴볼 수 있는 방법 가운데 하나가 EPR(Electrochemical Reactivation)입니다.
ASTM G108은 304 및 304L을 대상으로 EPR 시험을 이용해 Degree of Sensitization을 정량화하는 방법을 다룹니다.
EPR에서는 예민화된 조직에서 크롬이 고갈된 영역의 전기화학적 반응을 이용합니다.
다만 시험값 하나만 받아서 바로 실제 설비의 수명을 계산해서는 안 됩니다.
ASTM 역시 G108의 가속 시험조건이 실제 사용환경을 그대로 모사하는 것은 아니므로 설계 목적으로 사용하는 시험이 아니라는 점을 명시하고 있습니다.
이 구분이 상당히 중요합니다.
Sensitization을 검출했다는 것과 실제 배관이 곧 누설된다는 것은 같은 의미가 아닙니다.
7. Sensitization과 실제 입계부식은 구분해야 한다
이번 글에서 가장 강조하고 싶은 부분입니다.
Sensitization은 재료가 입계부식에 취약해진 미세조직 상태를 의미합니다.
실제 Intergranular Corrosion이 발생하려면 그 재료가 놓여 있는 환경까지 영향을 미칩니다.
즉,
Sensitization = 재료 측의 취약성
Intergranular Attack = 취약한 재료와 공격적인 환경이 만나 나타나는 실제 손상
으로 구분해서 이해하면 쉽습니다.
그래서 현장에서 Sensitization이 확인됐다고 곧바로 “입계부식 때문에 배관이 파손됐다”고 결론 내려서는 안 됩니다.
반대로 실제 입계를 따라 부식이 발생했다면 그때는 열이력과 재질뿐 아니라 공정유체와 운전환경까지 함께 조사해야 합니다.
이 부분은 다음 7번 글에서 실제 304L 용접배관 HAZ에 손상이 발견됐을 때 Sensitization과 실제 입계부식을 어떻게 구분할 것인가라는 Failure Analysis 관점으로 이어가겠습니다.
8. 용접 후 무엇을 관리해야 할까?
예방은 단순히 “304 대신 304L을 사용한다”에서 끝나지 않습니다.
재질선정 단계에서 저탄소강이나 적용환경에 적합한 재료를 검토하고, 제작 단계에서는 과도하거나 불필요한 열이력을 줄이는 용접절차 관리가 필요합니다.
또한 보수용접이 반복된 위치라면 그 이력을 남겨두는 것이 좋습니다.
문제가 의심될 때는
재질 확인 → 용접이력 확인 → HAZ 위치 확인 → 미세조직 조사 → ASTM A262 또는 적절한 EPR 평가 → 실제 부식환경 확인
순으로 좁혀가는 것이 효율적입니다.
ASTM A262는 크롬 탄화물 석출과 관련된 입계공격 민감성을 검출할 수 있는 여러 시험법을 제공하고 있습니다.
9. 5번 글과 연결하면 재질선정부터 용접까지 보인다
앞에서 수정한 **「304 대신 316L을 쓰면 공식이 해결될까? Mo와 PREN으로 보는 스테인리스강 재질선정」**에서는 합금조성과 PREN을 이용해 염화물 환경의 재질선정을 살펴봤습니다.
그런데 좋은 재질을 선택했다고 모든 문제가 끝나는 것은 아닙니다.
재료가 제작과 용접 과정에서 어떤 열이력을 받았는지도 실제 내식성에 영향을 줄 수 있기 때문입니다.
따라서 스테인리스강 설비의 신뢰성을 볼 때는
재질선정 → 용접절차 → HAZ 미세조직 → 실제 운전환경
을 하나의 흐름으로 보는 것이 좋습니다.
오늘의 핵심 정리
304 스테인리스강의 Sensitization은 단순한 용접 변색 문제가 아닙니다.
특정 열이력에서 입계 주변에 크롬 탄화물이 석출되고 주변에 Chromium-Depleted Zone이 만들어지면서 입계부식에 대한 민감성이 높아지는 미세조직 변화입니다. ASTM G108 역시 이러한 크롬 고갈영역과 Sensitization의 관계를 시험 원리로 이용합니다.
하지만 Sensitization이 있다는 사실과 실제 입계부식이 발생했다는 사실은 구분해야 합니다.
이 차이를 이해하면 용접부 손상이 발견됐을 때 무조건 “용접이 잘못됐다”고 결론 내리는 대신 재질, 열이력, HAZ 위치, 미세조직과 실제 부식환경을 순서대로 확인할 수 있습니다.
그리고 이것이 7번에서 다룰 실제 HAZ 입계부식 Failure Analysis의 출발점이 됩니다.
참고자료
ASTM A262-15(2021) – Austenitic Stainless Steel의 Intergranular Attack 민감성 평가
