암모니아 저장탱크에서 발생하는 응력부식균열(SCC)의 파괴 형태와 현장 비파괴검사(NDT) 적용법

암모니아 저장탱크를 검사하면서 가장 긴장되는 순간은 겉으로 보기에는 멀쩡한 탱크에서 미세한 균열이 발견될 때다.

일반적인 부식이라면 두께가 얼마나 감소했는지를 확인하면 어느 정도 상태를 판단할 수 있다. 하지만 암모니아 저장탱크에서 문제가 되는 응력부식균열(Stress Corrosion Cracking, SCC)은 조금 다르다.

표면의 부식이나 두께 감소가 크지 않아도 특정 부위에서 균열이 시작되어 깊은 방향으로 진행할 수 있기 때문이다.

특히 용접부와 열영향부(HAZ), 노즐 주변, 응력집중부 등은 세심한 관리가 필요하다.

암모니아 SCC는 왜 발생하는가?

SCC는 기본적으로 재료(Material), 환경(Environment), 응력(Stress)이라는 세 가지 요소가 복합적으로 작용해 발생한다.

암모니아 저장탱크에서는 내부 압력에 의한 응력뿐만 아니라 제작 과정에서 발생한 용접 잔류응력도 중요한 요소다.

특히 용접부는 급격한 가열과 냉각을 거치면서 미세조직과 경도, 잔류응력 상태가 모재와 달라질 수 있다.

여기에 암모니아 환경이 더해지면 특정 조건에서 SCC가 발생하고 성장할 가능성이 있다.

따라서 현장에서 단순히 “탱크의 두께가 충분하다”는 이유만으로 건전성을 판단해서는 안 된다.

SCC의 파괴 형태에서 무엇을 봐야 할까?

초기 SCC는 육안으로 확인하기 어려운 미세한 표면 균열 형태로 나타날 수 있다.

시간이 지나면서 균열이 길어지고 깊어지며 여러 균열이 서로 연결되거나 분기되는 형태가 나타날 수도 있다.

특히 표면에서 보이는 균열의 길이가 짧다고 해서 손상 범위가 작다고 판단하면 위험하다.

실제 평가에서는 균열의 길이, 깊이, 방향, 분기 여부와 발생 위치를 함께 확인해야 한다.

파손이 발생한 경우에는 파면분석(Fractography)과 금속조직 분석을 통해 균열이 어떻게 시작되고 진행됐는지 확인하는 것이 중요하다.

현장에서는 어떤 NDT를 적용할까?

SCC 검사는 하나의 검사방법만 사용하는 것보다 손상 메커니즘에 맞춰 단계적으로 접근하는 것이 효과적이다.

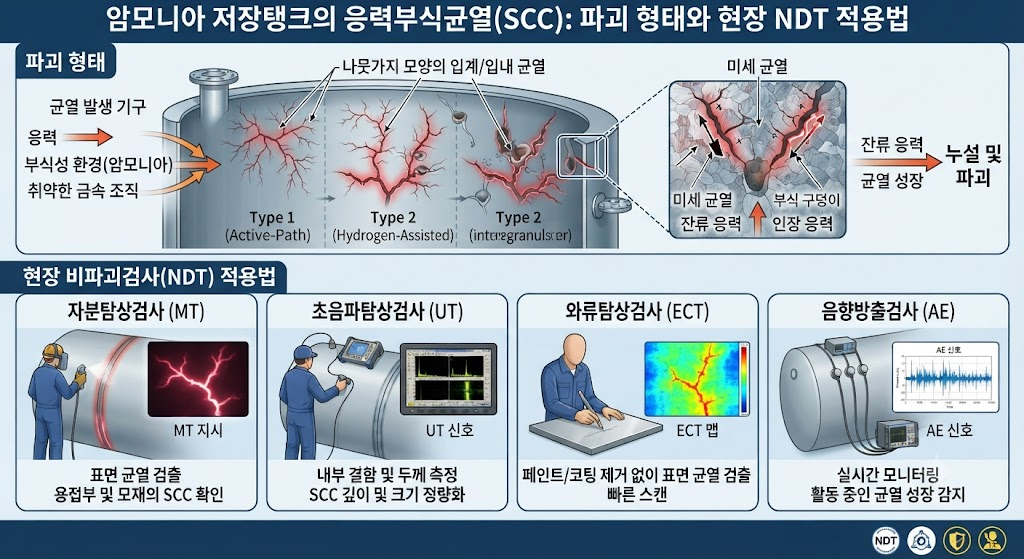

① VT(Visual Testing)

가장 먼저 육안검사를 실시한다.

용접부의 이상, 변색, 국부부식, 균열 흔적, 변형 및 누설 흔적 등을 확인한다.

하지만 미세균열은 육안으로 발견하기 어렵기 때문에 VT만으로 검사를 끝내서는 안 된다.

② MT(Magnetic Particle Testing)

탄소강과 같은 강자성 재료의 경우 MT는 표면 및 표면 근처 균열을 찾는 데 유용하다.

특히 용접부와 HAZ, 노즐 및 보강판 주변 등 응력집중 가능성이 높은 위치를 집중적으로 검사할 수 있다.

③ PT(Liquid Penetrant Testing)

PT는 표면으로 열린 미세균열을 확인하는 데 효과적이다.

다만 내부에서 진행되는 균열이나 균열 깊이를 직접 평가하는 검사법은 아니다.

④ UT 및 PAUT

균열이 발견됐다면 다음 단계는 “얼마나 깊게 진행됐는가?”를 확인하는 것이다.

UT는 벽 두께뿐만 아니라 적절한 탐상기법을 적용하면 균열의 깊이와 위치를 평가하는 데 활용할 수 있다.

복잡한 용접부에서는 PAUT(Phased Array Ultrasonic Testing)를 활용해 균열의 위치와 방향, 깊이 등을 보다 상세하게 평가할 수 있다.

필요한 경우 TOFD를 병행해 결함의 깊이 방향 위치를 정량적으로 평가하는 방법도 고려할 수 있다.

실무자가 가장 어려워하는 부분

현장에서 가장 어려운 것은 균열을 발견하는 것이 아니라 발견한 균열을 어떻게 판단할 것인가다.

MT에서 작은 지시가 나타나면 바로 여러 가지 질문이 생긴다.

“이게 정말 SCC인가?”

“표면에만 있는 균열인가?”

“내부까지 진행됐는가?”

“지금 운전을 계속해도 되는가?”

“다음 검사 때까지 성장하지 않을까?”

결국 NDT 결과 하나만 가지고 판단하기 어렵다.

재질, 용접이력, 운전압력과 온도, 암모니아 환경, 과거 검사결과를 함께 검토해야 한다.

특히 과거 검사에서 발견된 균열과 비교해 균열이 성장하고 있는지 추세를 관리하는 것이 중요하다.

SCC 예방은 검사만으로 끝나지 않는다

암모니아 저장탱크의 SCC 예방을 위해서는 다음 요소를 함께 관리해야 한다.

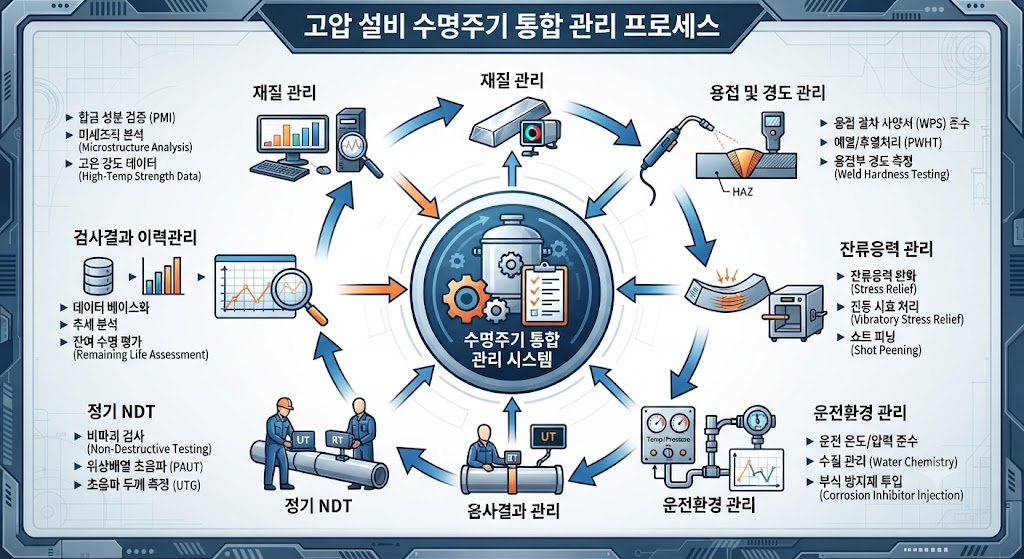

재질 관리 → 용접 및 경도 관리 → 잔류응력 관리 → 운전환경 관리 → 정기 NDT → 검사결과 이력관리

특히 보수용접이 있었던 위치나 과거 균열이 발생했던 곳은 일반적인 검사구역보다 우선순위를 높여 관리할 필요가 있다.

또한 검사 결과를 단순히 “이상 없음”으로 보관하는 것보다 위치별 데이터를 누적해 변화 추세를 확인하는 것이 중요하다.

마무리

암모니아 저장탱크의 응력부식균열은 일반적인 부식처럼 두께 감소만 확인해서는 충분하지 않다.

겉으로는 큰 문제가 없어 보여도 용접부나 HAZ에서 시작된 작은 균열이 점차 성장해 심각한 손상으로 이어질 수 있기 때문이다.

따라서 현장 NDT는

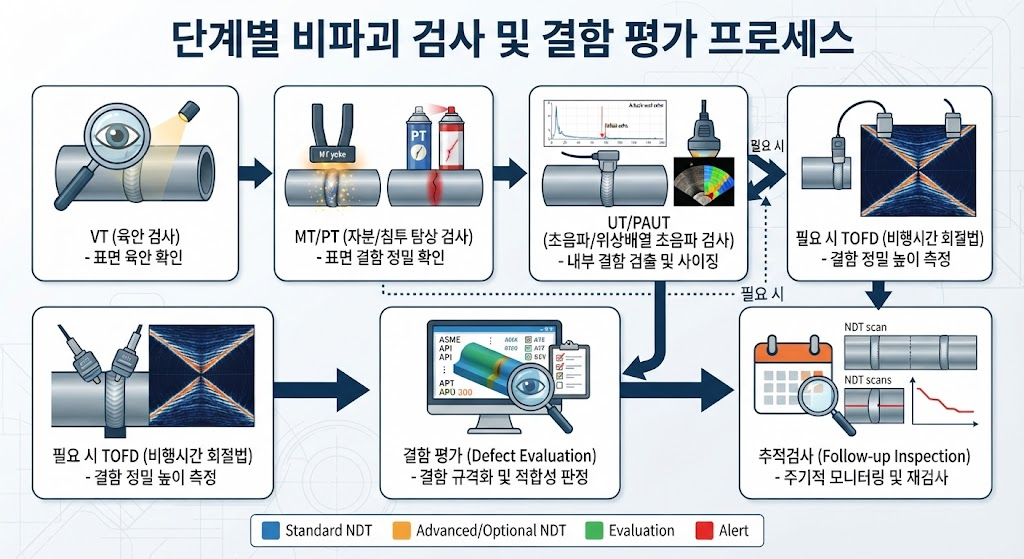

VT → MT/PT → UT/PAUT → 필요 시 TOFD → 결함 평가 → 추적검사

와 같이 손상 메커니즘에 맞춰 접근하는 것이 효과적이다.

결국 중요한 것은 고가의 검사장비 자체가 아니다.

“어디가 위험한지 먼저 예측하고, 그 위치에 가장 적합한 검사방법을 적용하는 것”이 진정한 예방정비다.

암모니아 저장탱크의 SCC 관리는 단순한 비파괴검사를 넘어 재료·응력·환경·검사 결과를 연결하는 설비 건전성 관리(Integrity Management)의 관점에서 접근해야 한다.

핵심 요약

암모니아 저장탱크 SCC 예방의 핵심은 균열을 발견한 뒤 대응하는 것이 아니라 위험 위치를 사전에 선정하고 적절한 NDT를 통해 균열의 발생과 성장을 조기에 확인하는 것이다.
