1.분극곡선 부식속도 분석｜Ecorr와 Icorr를 제대로 읽는 법

분극곳선은 Ecorr가 낮아지면 실제 부식이 빨라질까요? 분극곡선에서 Icorr와 Ecorr를 해석하고 부식전류밀도를 부식속도로 환산할 때 주의해야 할 점을 냉각수 배관 사례로 설명합니다.

Ecorr가 낮아지면 부식이 빨라질까? 분극곡선으로 Icorr와 부식속도 읽는 법

부식시험 결과를 받아보면 가장 먼저 눈에 들어오는 숫자가 있습니다. Ecorr와 Icorr입니다.

예를 들어 냉각수에 노출된 강재의 Ecorr가 이전보다 더 낮은 전위로 이동했다면 어떻게 판단해야 할까요?

“전위가 낮아졌으니 부식이 더 심해졌다.”

이렇게 결론을 내리기 쉽지만 실제 분극곡선 해석은 그렇게 단순하지 않습니다. Ecorr는 부식속도 자체가 아니기 때문입니다.

실제 부식반응의 속도를 판단하려면 Icorr와 양극·음극 분극거동, 시험환경까지 함께 봐야 합니다. 특히 전기화학적 측정값을 실제 mm/y 단위의 부식속도로 바꿀 때는 무엇을 계산하고 있는지 정확히 이해해야 합니다.

이번 글에서는 냉각수 계통을 사례로 분극곡선에서 Ecorr와 Icorr를 어떻게 읽고, 그 값을 실제 부식속도와 어떻게 연결해야 하는지 살펴보겠습니다.

1. Ecorr는 부식속도를 나타내는 숫자가 아니다

금속을 전해질에 노출시키면 금속 표면에서는 양극반응과 음극반응이 동시에 발생합니다.

철의 대표적인 양극반응은 다음과 같습니다.

Fe → Fe²⁺ + 2e⁻

그리고 두 반응의 전류가 균형을 이루는 전위를 부식전위(Ecorr)라고 합니다.

여기서 중요한 점이 있습니다.

A 시편의 Ecorr가 -400 mV이고 B 시편이 -550 mV라고 해서 B의 부식속도가 반드시 더 빠르다고 말할 수는 없습니다.

Ecorr의 이동은 표면상태와 환경 변화에 관한 중요한 단서를 제공하지만, 전위 하나만으로 금속 손실속도를 계산할 수는 없습니다.

따라서 “Ecorr가 낮아졌다 = 부식이 빨라졌다”라는 해석은 피해야 합니다.

2. 실제 부식속도와 더 직접적으로 연결되는 것은 Icorr다

그렇다면 무엇을 봐야 할까요?

바로 부식전류밀도(Icorr)입니다.

부식은 전자를 주고받는 전기화학적 반응이므로 부식전류와 금속의 산화량은 Faraday 법칙을 통해 연결됩니다.

현재 유효한 ASTM G102-23은 전기화학적으로 얻은 부식전류밀도를 질량손실률 또는 평균 침투속도로 환산하는 방법을 제공합니다.

개념적으로는 다음 관계로 이해하면 쉽습니다.

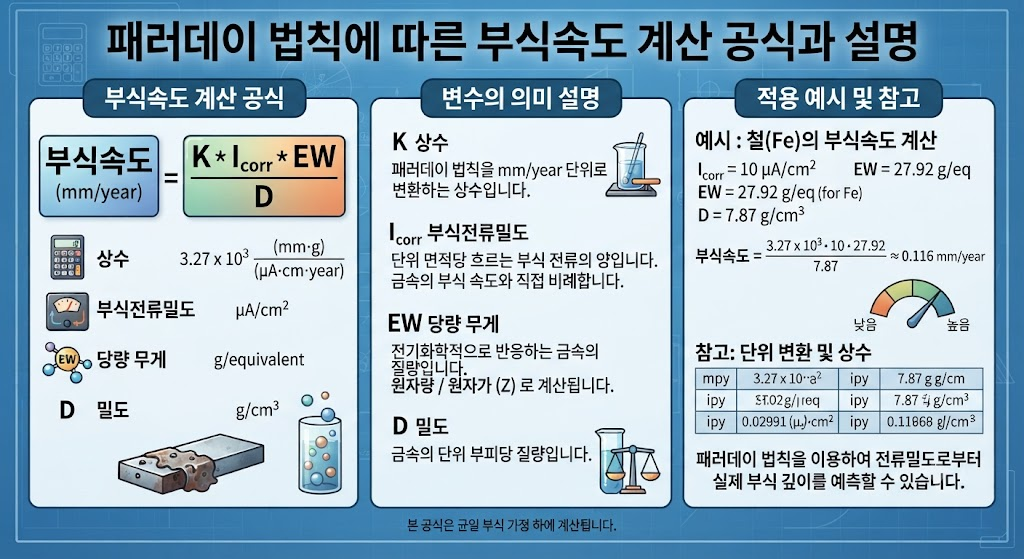

부식속도 ∝ Icorr × Equivalent Weight ÷ Density

따라서 같은 재질과 동일한 조건에서 Icorr가 크게 증가했다면 부식반응이 증가했을 가능성을 검토해야 합니다.

하지만 여기에도 중요한 함정이 있습니다.

ASTM G102가 다루는 환산값은 기본적으로 Uniform Corrosion의 평균 침투속도입니다. 깊은 Pit 하나가 성장하는 속도를 그대로 나타내는 값은 아닙니다.

이 차이를 기억해 두어야 합니다.

3. 분극곡선에서는 Ecorr와 Icorr를 어떻게 찾을까?

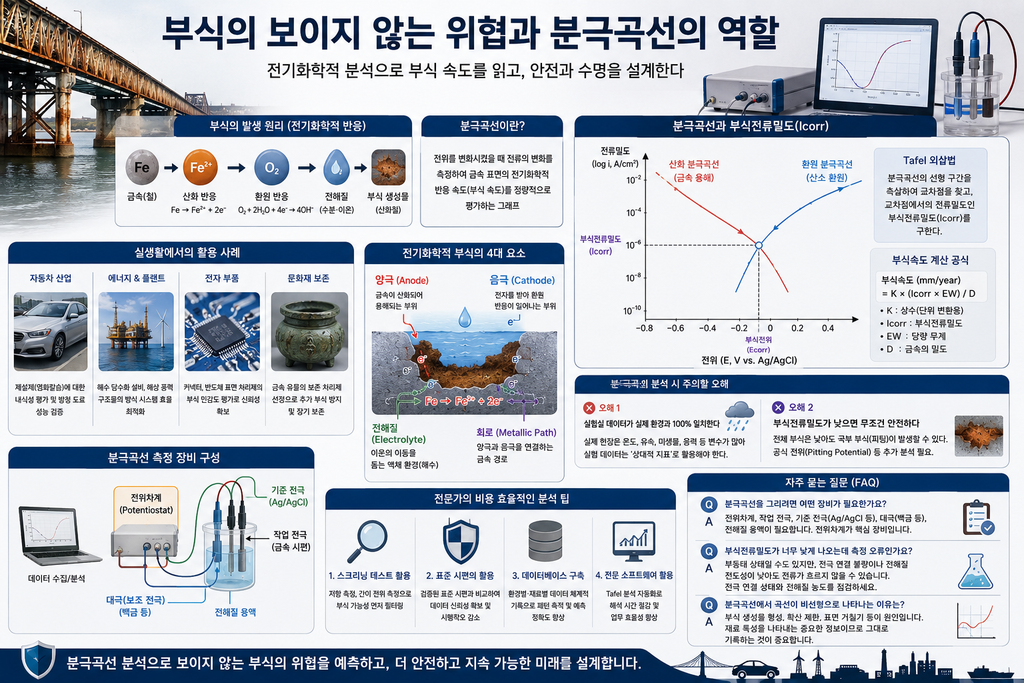

분극시험에서는 전위를 변화시키면서 금속에서 발생하는 전류응답을 측정합니다.

결과를 전위와 로그 전류밀도로 나타내면 양극분지와 음극분지를 확인할 수 있습니다.

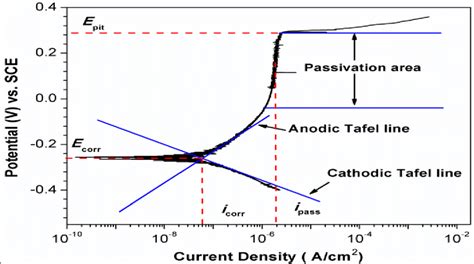

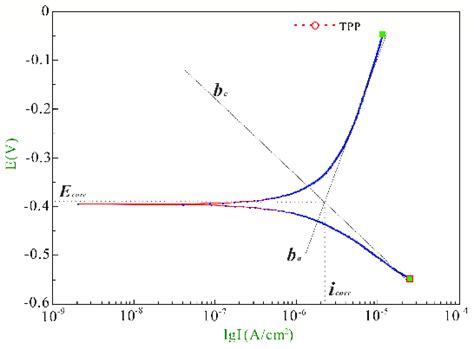

Tafel 해석에서는 적절한 양극 및 음극 Tafel 영역을 선택해 외삽하고 그 관계로부터 Ecorr와 Icorr를 평가합니다.

여기에서 실무적으로 더 중요한 질문이 생깁니다.

“Icorr가 얼마인가?”보다 “그 Icorr를 어떻게 구했는가?”입니다.

분극곡선에서 아무 구간이나 직선으로 잡아 외삽하면 안 됩니다. 확산 제한이나 표면막 형성 등 다른 현상이 지배하는 영역을 Tafel 구간으로 잘못 선택하면 계산된 Icorr도 달라질 수 있습니다.

따라서 시험성적서에 Icorr가 소수점 여러 자리까지 표시돼 있다고 해서 그 숫자가 자동으로 높은 신뢰성을 갖는 것은 아닙니다.

4. 냉각수 조건이 달라졌다면 이렇게 비교해보자

예를 들어 냉각수 수처리 조건을 변경했다고 가정해보겠습니다.

아래 숫자는 이해를 위한 가상의 예시입니다.

시험조건	Ecorr	Icorr	우선 확인할 사항
기존 냉각수	-510 mV	18 μA/cm²	기준값
수처리 개선 후	-470 mV	6 μA/cm²	부식전류 감소
수질 악화 후	-530 mV	32 μA/cm²	부식반응 증가 가능성

여기에서 -470 mV가 안전하고 -530 mV가 위험하다고 판단하는 것이 핵심이 아닙니다.

같은 시험조건에서 Icorr가 어떻게 변했으며 분극곡선 전체가 어떤 방향으로 이동했는지를 비교해야 합니다.

특히 부식억제제를 변경했다면 적용 전후의 Icorr와 분극거동을 비교해 억제효과를 평가하는 데 활용할 수 있습니다.

ASTM G59-23 역시 Polarization Resistance가 일반부식 속도와 연관될 수 있으며, 합금이나 부식억제제 등을 일반부식 저항성에 따라 비교하는 용도로 활용할 수 있다고 설명합니다.

5. Icorr가 절반으로 줄었다면 배관 수명은 두 배일까?

여기서부터 실험실 데이터와 현장 데이터의 차이가 생깁니다.

Icorr가 감소했다고 해서 실제 배관 수명을 단순히 두 배로 계산해서는 안 됩니다.

실제 냉각수 배관에서는 pH, 온도, 용존산소, 염화물, 전도도, 유속과 Deposit 등이 동시에 영향을 줍니다.

Straight Pipe와 Elbow의 유동조건도 다르고 Dead Leg에서는 침전물이 축적될 수 있습니다.

따라서 실험실 시편에서 얻은 부식속도가 0.1 mm/y라고 해서

“10년 운전하면 정확히 1 mm가 감소한다.”

라고 해석해서는 안 됩니다.

부식속도는 현재 조건에서 얻어진 유용한 지표이지 미래의 모든 운전조건을 반영한 수명 보증값이 아닙니다.

6. 평균 부식속도는 낮은데 왜 배관에는 깊은 Pit이 생길까?

이 부분이 현장에서 상당히 중요합니다.

분극시험 결과에서는 비교적 낮은 Icorr가 나왔는데 실제 배관 검사에서는 한 지점에 깊은 Pit이 발견될 수 있습니다.

이것이 반드시 시험결과가 틀렸다는 뜻은 아닙니다.

Icorr에서 환산한 평균 침투속도와 실제 설비에서 발생하는 Localized Corrosion의 최대 침투깊이는 서로 다른 개념이기 때문입니다.

예를 들어 배관 내부에 Deposit이 쌓이면 그 아래에서 산소농도와 화학환경이 주변과 달라질 수 있습니다. 평균적인 금속손실은 크지 않더라도 특정 위치에서는 빠른 국부감육이 진행될 수 있습니다.

이 현상은 기존에 작성한 **「부식생성물 아래에서 발생하는 Under-Deposit Corrosion의 특징」**에서 별도로 다루었습니다.

이번 글에서는 분극곡선으로 평균적인 전기화학적 부식거동을 보고, 위 글에서는 실제 배관에서 국부감육이 왜 발생하는지를 이어서 보면 이해하기 쉽습니다.

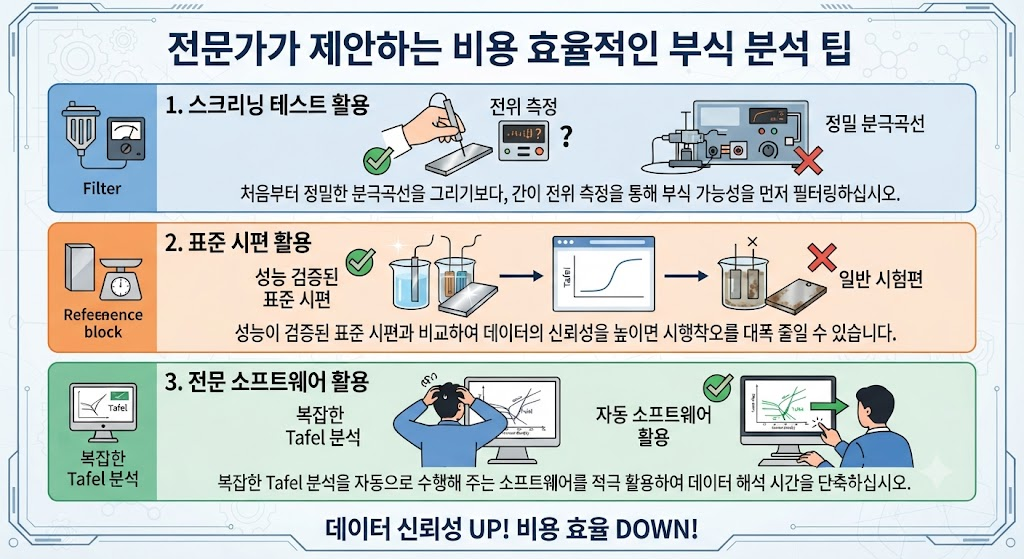

7. 분극곡선을 현장에서 어떻게 활용해야 할까?

저라면 분극시험 결과 하나로 배관 교체시기를 결정하지 않겠습니다.

대신 다음과 같은 질문에 활용합니다.

새로운 수처리 조건에서 부식반응이 감소했는가?

부식억제제 투입 전후의 Icorr가 실제로 달라졌는가?

온도나 염화물 농도가 달라졌을 때 분극거동이 어떻게 변하는가?

그리고 그 결과를 Coupon Weight Loss, 수질분석, UT 두께 데이터와 함께 비교합니다.

분극시험과 현장 두께검사가 같은 방향을 보여준다면 판단 근거가 강해집니다.

반대로 실험실에서는 양호한데 현장 UT에서 특정 위치의 감육이 빨라지고 있다면 실험조건에서 재현하지 못한 유속, Deposit, MIC 또는 국부 환경을 다시 살펴봐야 합니다.

👨‍🔬 실무에서 숫자가 정밀하다고 판단까지 정확한 것은 아니다

부식시험 보고서에서 Icorr가 5.27 μA/cm²처럼 표시되면 상당히 정확한 값처럼 느껴집니다.

하지만 그 숫자가 어떤 시험조건과 표면상태에서 얻어졌는지를 빼면 의미가 크게 줄어듭니다.

ASTM G59도 Polarization Resistance 방법이 모든 재료와 모든 환경에 적합한 것은 아니며 Solution Resistance와 Electrode Capacitance 등에 따른 편향을 고려해야 한다고 명시합니다.

그래서 저는 분극곡선을 볼 때 숫자의 소수점보다 시험조건과 데이터의 변화 방향을 더 중요하게 봅니다.

실험실에서 얻은 Icorr는 부식반응을 이해하는 데이터이고, UT 최소두께와 실제 Pit 깊이는 현재 설비의 손상상태를 보여주는 데이터입니다.

두 데이터를 연결해야 비로소 현장에서 사용할 수 있는 정보가 됩니다.

오늘의 핵심 정리

Ecorr가 낮아졌다고 해서 부식속도가 반드시 빨라진 것은 아닙니다.

부식속도와 보다 직접적으로 연결되는 값은 Icorr이며, 전기화학적으로 얻은 Icorr는 ASTM G102와 같은 방법을 이용해 평균적인 침투속도로 환산할 수 있습니다.

하지만 계산된 평균 부식속도를 국부 Pit의 성장속도나 실제 배관의 잔존수명과 동일하게 봐서는 안 됩니다.

따라서 분극곡선은

Ecorr 확인 → Icorr 해석 → 부식속도 환산 → 시험조건 비교 → UT·Coupon·수질 데이터와 교차검증

순으로 접근하는 것이 좋습니다.

결국 중요한 것은 그래프에서 숫자 하나를 찾아내는 것이 아니라 그 숫자가 실제 설비에서 무엇을 의미하는지 설명하는 것입니다.
