1.EIS 도막 열화 분석｜중방식 도장 강재의 초기 부식 진단 실무
EIS 도막 열화 분석으로 눈에 보이지 않는 중방식 도장의 초기 열화를 어떻게 판단할까요? 저주파 임피던스, Coating Resistance, 수분 침투와 Bode Plot 변화부터 현장 진단 방법까지 설명합니다.
1. EIS 도막 열화 평가는 무엇을 보는 것일까?
중방식 도장은 단순히 철판 위를 덮는 페인트가 아닙니다. 물과 산소, 염화물과 같은 부식성 물질이 금속 표면까지 이동하는 것을 억제하는 Barrier입니다.
건전한 도막에서는 전해질 이동이 제한되기 때문에 높은 임피던스를 나타낼 수 있습니다. 반대로 수분이 침투하고 미세한 Pore나 결함이 형성되면 도막의 저항과 정전용량 특성이 변하기 시작합니다.
따라서 EIS의 장점은 이미 생긴 녹의 양을 확인하는 것이 아니라 도막의 보호기능이 약해지는 과정을 전기화학적으로 추적할 수 있다는 것입니다.
국내에서도 강교용 에폭시 하도 도료를 촉진 열화시킨 뒤 외관 변화와 EIS 결과를 함께 비교한 연구가 수행됐습니다.
2. 임피던스가 높으면 무조건 좋은 도막일까?
여기서 숫자 하나만 보고 판단하면 문제가 생길 수 있습니다.
예를 들어 같은 위치에서 처음 측정했을 때 임피던스가 매우 높았다고 가정해보겠습니다.
6개월 뒤 조금 낮아지고, 1년 뒤 다시 큰 폭으로 낮아졌다면 현재 값 자체보다 시간에 따른 하락 추세가 더 중요한 정보가 될 수 있습니다.
그래서 EIS 도막 열화 평가에서는 한 번의 측정값보다 동일 위치에서 얻은 Baseline과 이후 데이터의 변화를 비교하는 것이 중요합니다.
💭 제가 현장 EIS 데이터를 검토한다면 “현재 값이 얼마인가?”보다 먼저 “지난 검사와 비교해 얼마나 변했는가?”를 확인하겠습니다.
3. 도막 안으로 물이 들어가면 무엇이 달라질까?
도막 열화 과정은 개념적으로 다음과 같이 생각할 수 있습니다.
수분 침투 → 이온 이동 증가 → Barrier 성능 저하 → 금속/도막 계면 반응 → Underfilm Corrosion
물론 실제 진행속도는 도료 종류, 도막두께, 표면처리, 염분, 온도와 결함에 따라 달라집니다.
EIS에서는 이 과정과 관련된 Coating Resistance(Rc)와 Coating Capacitance(Cc) 등의 변화를 관찰할 수 있습니다. 도막이 수분을 흡수하면 정전용량이 변할 수 있고, 전해질이 이동할 수 있는 경로가 발달하면 저항 역시 변화할 수 있습니다.

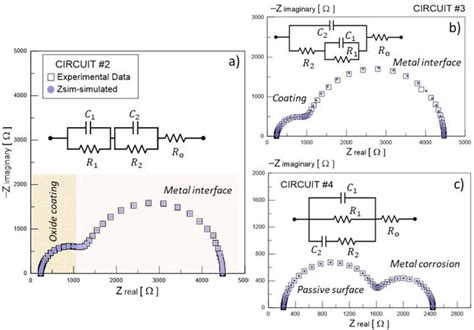

위 자료가 흥미로운 이유는 정상적인 Polymer Coating, Scratch가 발생한 도막, 도막이 없는 금속에서 나타나는 EIS 응답이 서로 다르다는 점입니다.
즉 겉으로 보이는 손상 정도와 전기화학적 상태를 함께 비교해야 한다는 것입니다.
4. Bode Plot을 받았다면 어디부터 볼까?
EIS 보고서를 처음 보면 그래프가 복잡해 보입니다. 하지만 현장에서는 처음부터 모든 회로요소를 해석하려고 할 필요는 없습니다.
먼저 저주파 영역의 |Z| 변화, Phase Angle의 형태, 그리고 시간에 따라 새로운 Time Constant가 나타나는지를 비교합니다.
건전한 도막에서는 Capacitive Response가 강하게 나타날 수 있지만, 수분 침투와 결함이 진행되면서 Spectrum 형태가 달라질 수 있습니다.
따라서 “|Z|가 몇이면 불량이다”라는 식의 단순 판정보다는 같은 도막의 과거 데이터와 정상구간을 함께 비교하는 방식이 더 유용합니다.

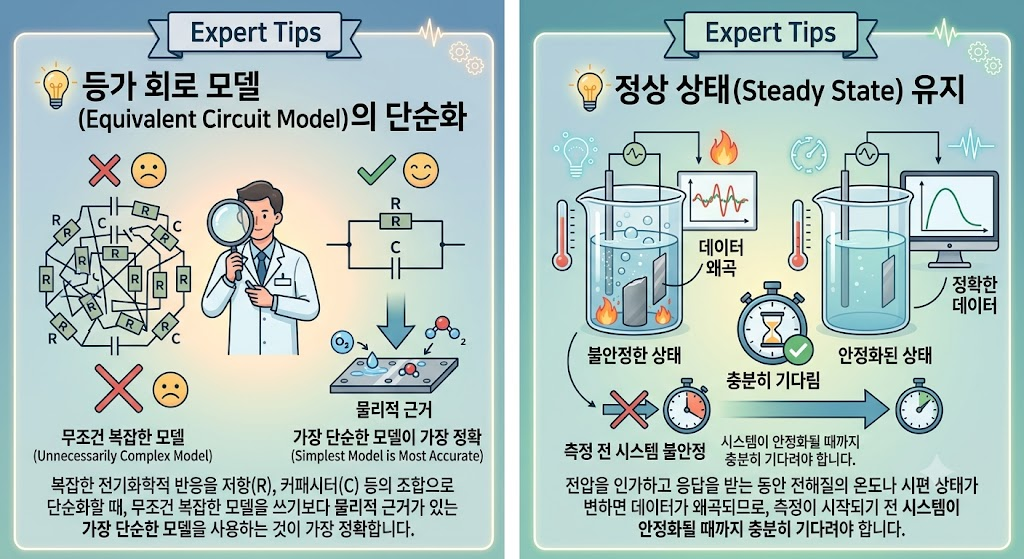

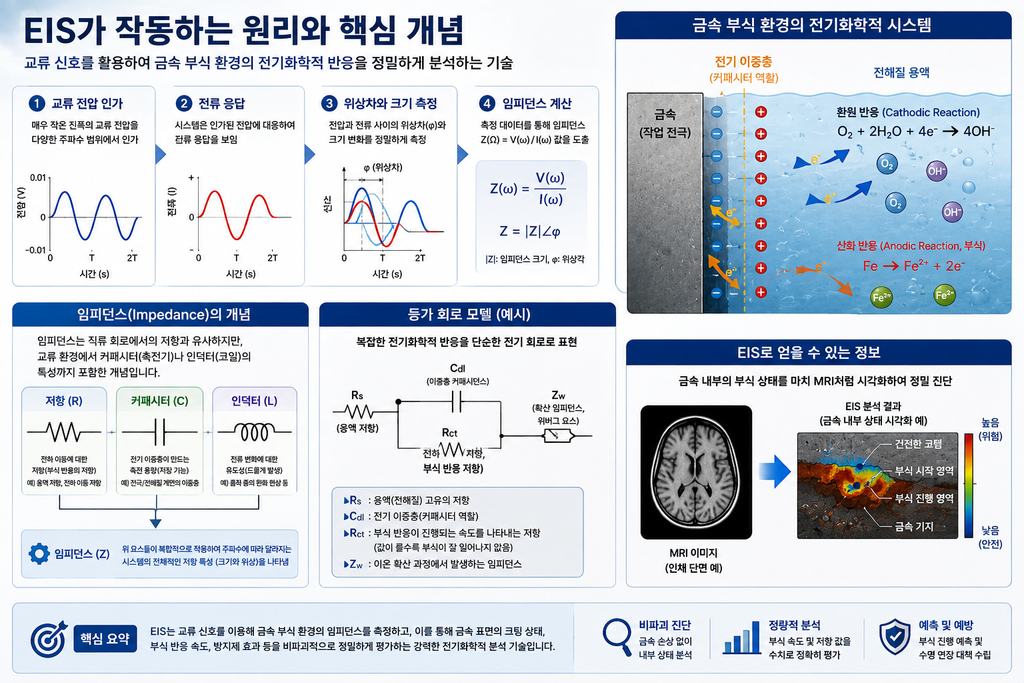

5. Equivalent Circuit은 복잡할수록 정확할까?
EIS 분석에서 자주 발생하는 실수가 있습니다.
저항, Capacitor, CPE 등의 요소를 많이 추가해 데이터와 잘 맞는 Equivalent Circuit을 만들면 분석이 더 정확하다고 생각하는 것입니다.
하지만 수학적으로 잘 맞는 회로가 실제 도막 내부에서 일어나는 현상을 반드시 정확하게 설명하는 것은 아닙니다.
도막 저항인지, 전하이동 저항인지, 수분 침투에 의한 변화인지 실제 물리적 의미를 설명할 수 있어야 합니다.
따라서 저는 가장 복잡한 회로보다 현장 현상을 설명할 수 있는 가장 단순한 회로를 먼저 검토하는 것이 좋다고 봅니다.
6. 도막이 멀쩡한데 EIS만 나빠졌다면?
EIS 값이 나빠졌다고 바로 재도장을 결정해서는 안 됩니다.
먼저 같은 도장 시스템의 정상구간과 비교합니다. 그리고 용접부, Edge, 볼트 주변처럼 도막이 취약한 위치인지 확인합니다.
그다음 도막두께, Adhesion, Blister, Rust, Holiday 등의 검사결과와 함께 판단합니다.
실제 연구에서도 EIS와 도막두께 측정을 결합해 대형 강구조물 방식도막의 Barrier 특성을 평가하는 방법이 제시됐습니다.
즉 EIS는 단독으로 보수 여부를 결정하는 장비라기보다 추가 조사가 필요한 위치를 찾아내는 진단자료로 사용하는 것이 합리적입니다.
7. 기존 분극곡선 분석과 무엇이 다를까?
EIS와 Polarization Curve는 모두 전기화학적 부식평가에 사용되지만 보는 대상이 다릅니다.
EIS는 AC 신호와 주파수 응답을 이용해 도막 Barrier, 계면반응 등을 분석할 수 있습니다. 반면 분극곡선에서는 전위를 변화시키면서 전류응답을 측정해 Ecorr, Icorr와 분극거동 등을 평가합니다.
따라서 두 방법을 경쟁관계로 볼 필요가 없습니다.
금속의 부식전류밀도와 부식속도를 판단하는 방법은 기존 글 「분극곡선(Polarization Curve)을 이용한 부식전류밀도와 부식속도」에서 자세히 다뤘습니다.
[내부링크: 위 글 제목에 실제 기존 게시글 URL 연결]
이렇게 연결하면 독자는 EIS 도막 열화에서 분극곡선에 의한 금속 자체의 부식평가까지 자연스럽게 이어서 볼 수 있습니다.
8. 그래프 모양보다 중요한 것은 변화의 방향이다
EIS 결과는 대표적으로 Bode Plot과 Nyquist Plot으로 표현합니다.
Bode Plot에서는 Frequency에 따른 Impedance Modulus와 Phase Angle을 보고, Nyquist Plot에서는 Real Impedance와 Imaginary Impedance의 관계를 확인합니다.
중요한 것은 그래프 모양을 외우는 것이 아닙니다.
초기 데이터 → 중간 데이터 → 장기 노출 데이터
이렇게 동일한 조건에서 변화 방향을 보는 것이 중요합니다.

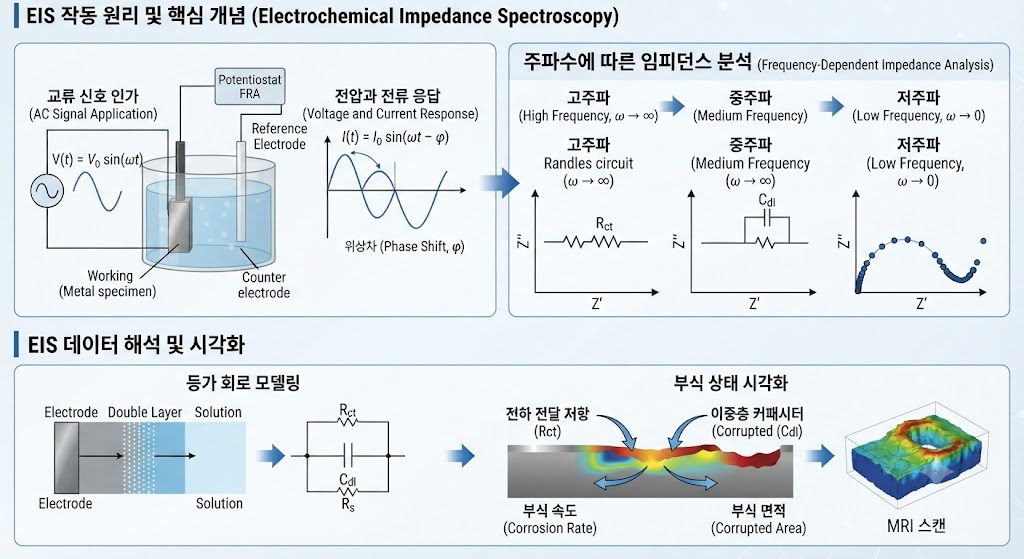

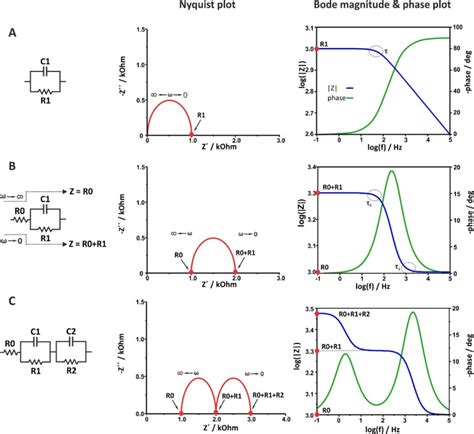

위와 같이 Equivalent Circuit이 달라지면 Nyquist와 Bode 응답도 달라집니다. 그래서 EIS 결과를 단순히 “그래프가 커졌다, 작아졌다”로 해석해서는 안 됩니다.
9. 현장에서 제가 먼저 확인할 세 가지
첫째는 Baseline이 있는가입니다. 과거 데이터가 있다면 현재 변화가 정상적인 Aging인지 빠른 열화인지 판단하기 쉬워집니다.
둘째는 정상 Reference 구간이 있는가입니다. 같은 도장인데 특정 위치에서만 EIS 도막 열화가 빠르다면 표면처리나 국부 환경을 조사해야 합니다.
셋째는 EIS 결과와 실제 도막상태가 일치하는가입니다. 도막두께와 Adhesion은 정상인데 EIS만 급격하게 변했다면 측정조건과 데이터 품질도 다시 확인할 필요가 있습니다.
반대로 외관은 멀쩡하지만 동일 위치의 임피던스가 계속 악화된다면 눈으로 확인되지 않는 초기 열화를 추적할 이유가 생깁니다.
👨🔬 현장에서는 ‘언제 보수할 것인가’가 더 어렵다
심하게 녹슨 철골을 보고 부식이라고 판단하는 것은 어렵지 않습니다.
실무에서 어려운 것은 아직 멀쩡해 보이는 도막을 언제부터 관리대상으로 볼 것인가입니다.
EIS 도막 열화 평가의 의미가 바로 여기에 있습니다.
실제 도장 강재의 장기 현장시험에서도 EIS를 이용해 도막의 부식손상을 평가하고, Coating Resistance와 Charge Transfer Resistance 등의 변수를 이용해 서로 다른 노출조건의 손상을 비교한 연구가 있습니다.
결국 EIS는 “부식됐다, 안 됐다”를 한 번에 판정하는 시험이라기보다 도막 보호성능이 어느 방향으로 변하고 있는지 추적하는 진단기법으로 사용하는 것이 더 적절합니다.
오늘의 핵심 정리
EIS 도막 열화 평가는 단순히 임피던스 숫자가 높고 낮은지를 확인하는 시험이 아닙니다.
도막 내부의 수분 침투, Barrier 성능 변화와 금속/도막 계면의 전기화학적 변화를 추적할 수 있다는 것이 장점입니다.
따라서 한 번 측정한 숫자보다 동일 위치의 장기 Trend, 정상구간과의 비교, 실제 도막상태와의 상관성을 함께 확인해야 합니다.
결국 EIS의 진짜 가치는 이미 심하게 녹슨 철판을 찾아내는 데 있는 것이 아니라 눈으로는 아직 멀쩡해 보이는 도막의 보호성능 저하를 조금 더 일찍 발견하는 데 있습니다.
