1. Under-Deposit Corrosion｜열교환기 튜브 Deposit 아래 국부부식 진단

열교환기 탄소강 튜브는 왜 Deposit 아래에서만 깊게 부식될까요? Under-Deposit Corrosion의 국부환경 형성 원인부터 Pit, 수질 Trend, Deposit 분석과 현장 진단 절차까지 실무 관점에서 설명합니다.

겉은 멀쩡한데 Deposit 아래만 파였다? 열교환기 탄소강 튜브의 UDC 진단

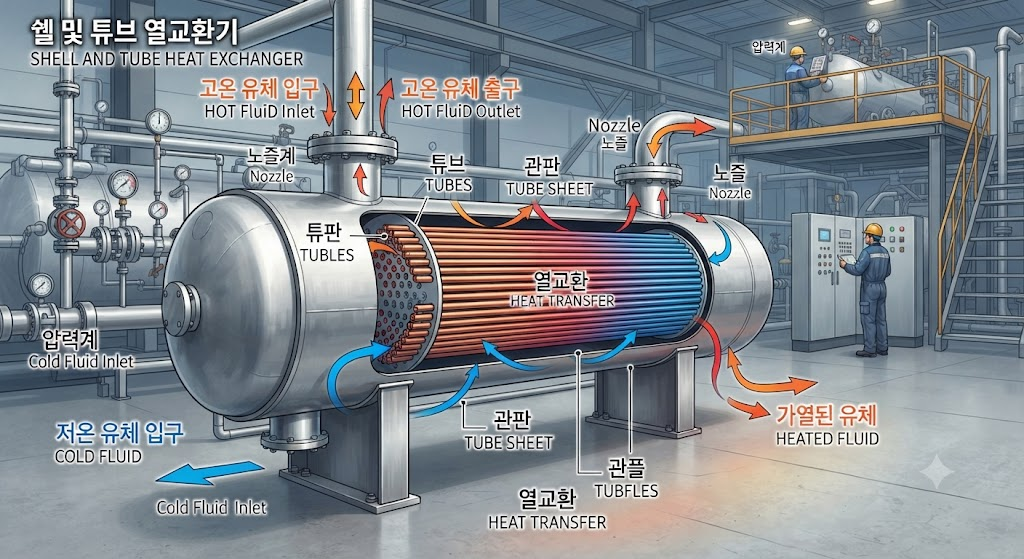

열교환기를 개방했는데 탄소강 튜브 표면에 갈색이나 검은색 Deposit이 붙어 있습니다.

겉으로 보기에는 흔한 부식생성물이나 스케일처럼 보입니다. 그런데 Deposit을 제거하자 그 아래에서 깊은 Pit과 국부적인 감육이 발견됩니다.

이런 손상을 조사할 때 중요한 후보 가운데 하나가 Under-Deposit Corrosion, UDC입니다.

문제는 Deposit 자체가 단순히 금속 표면을 더럽히는 데서 끝나지 않는다는 점입니다. 침전물 아래에는 Bulk Water와 다른 작은 국부환경(Local Environment)이 만들어질 수 있습니다.

따라서 UDC를 제대로 조사하려면 “Deposit이 있었다”에서 끝내지 말고 그 아래에서 어떤 환경 변화가 발생했는지를 찾아야 합니다.

1. Deposit 아래에서는 왜 부식조건이 달라질까?

열교환기 냉각수는 계속 흐르고 있기 때문에 일반적으로 배관 내부 전체가 비슷한 환경이라고 생각하기 쉽습니다.

하지만 Deposit이 금속 표면을 덮으면 이야기가 달라집니다.

Deposit 아래에서는 물질전달이 제한되고 산소농도, pH, 이온농도 등이 주변 유체와 달라질 수 있습니다.

특히 산소 공급 차이가 생기면 Differential Aeration Cell, 즉 산소농담전지가 형성될 수 있습니다.

Deposit 밖의 산소가 상대적으로 풍부한 영역과 Deposit 아래의 산소가 부족한 영역 사이에 전기화학적 차이가 생기고, 특정 영역에서 금속용출이 집중될 수 있는 것입니다.

그래서 표면 전체가 균일하게 얇아지는 것이 아니라 Deposit 아래 특정 지점에서 깊은 국부감육이 나타날 수 있습니다.

여기에 염화물과 같은 공격성 이온의 국부 농축이나 pH 변화가 더해지면 상황은 더 복잡해집니다.

2. 모든 Deposit이 UDC를 만든다는 뜻은 아니다

이 부분은 반드시 구분해야 합니다.

열교환기 안에서 Deposit을 발견했다고 해서 곧바로

“UDC가 원인이다.”

라고 결론 내리면 안 됩니다.

Deposit이 단순한 결과일 수도 있기 때문입니다.

예를 들어 먼저 부식이 발생하고 그 과정에서 만들어진 부식생성물이 표면에 쌓였을 수도 있습니다.

반대로 외부에서 들어온 Scale이나 Suspended Solid가 먼저 침전되고, 그 아래 환경이 변하면서 부식이 촉진됐을 수도 있습니다.

따라서 Failure Analysis에서는 순서를 확인해야 합니다.

Deposit이 먼저였는가?

부식이 먼저였는가?

두 현상이 서로를 가속했는가?

이 세 가지는 전혀 다른 결론을 만들 수 있습니다.

💭 제가 열교환기를 개방했는데 Deposit과 Pit이 함께 발견됐다면, Deposit부터 전부 씻어내지는 않을 것입니다. 세척 전에 위치와 형태를 사진으로 기록하고 일부 Deposit 시료를 먼저 확보하겠습니다.

한번 세척하면 원인을 설명해줄 중요한 증거가 사라질 수 있기 때문입니다.

3. UDC는 왜 열교환기에서 특히 까다로울까?

열교환기는 Deposit이 형성될 조건을 여러 개 가지고 있습니다.

냉각수 안에는 부유물, 부식생성물, 경도성분과 다양한 침전 가능 물질이 존재할 수 있고, 유속이 낮은 영역에서는 이러한 물질이 표면에 축적되기 쉬워집니다.

튜브 내부 전체가 똑같은 유동상태를 갖는 것도 아닙니다.

Tube Inlet, Outlet, Tube Sheet 주변, 부분적으로 막힌 Tube, 저유속 영역에서는 침전 형태가 달라질 수 있습니다.

그래서 UDC를 조사할 때는 Pit만 확대해서 보는 것보다 열교환기 전체에서 손상이 어디에 집중되어 있는지를 Mapping하는 작업이 중요합니다.

예를 들어 500개의 튜브 중 특정 Pass나 특정 위치에서만 Deposit과 감육이 집중된다면 수질 자체뿐 아니라 유동분배 문제까지 의심할 수 있습니다.

4. Deposit을 분석하면 무엇을 알 수 있을까?

UDC Failure Analysis에서 Deposit은 버려야 할 오염물이 아니라 원인 분석 시료가 될 수 있습니다.

현장 여건과 필요성에 따라 SEM/EDS, XRD 등의 분석방법을 이용하면 Deposit에 어떤 성분이 포함되어 있는지 확인하는 데 도움이 됩니다.

예를 들어 철산화물이 대부분인지, Ca 계열 Scale이 많은지, 염화물이나 황 관련 성분이 검출되는지 등을 살펴볼 수 있습니다.

하지만 EDS에서 특정 원소가 검출됐다고 바로 원인을 확정해서도 안 됩니다.

예를 들어 황(S)이 검출됐다고 해서

“MIC가 원인이다.”

라고 바로 결론 내리는 것은 위험합니다.

공정유체나 외부 오염원에서도 해당 성분이 유입될 수 있기 때문입니다.

따라서 Deposit 분석은 손상형태, 수질, 위치, 운전조건과 함께 해석해야 하는 증거 중 하나입니다.

5. Bulk Water가 정상인데 UDC가 생길 수 있을까?

충분히 가능한 시나리오입니다.

운전팀에서 수질분석 결과를 보여주며

“pH도 정상이고 염화물도 관리범위 안인데 왜 부식됐습니까?”

라고 질문할 수 있습니다.

하지만 수질분석 시료는 일반적으로 Bulk Water의 상태를 보여줍니다.

Deposit 아래 몇 mm 영역에서 만들어진 국부환경을 그대로 보여주는 것은 아닙니다.

예를 들어 Bulk Water에서는 문제가 없어 보이더라도 Deposit 아래에서는 산소농도와 pH가 달라지고 특정 이온이 농축될 가능성이 있습니다.

따라서 UDC가 의심될 때는 현재 수질 한 장만 보는 것보다 장기간의 수질 Trend와 Deposit 자체를 함께 보는 것이 중요합니다.

특히 다음과 같은 변화를 확인할 가치가 있습니다.

확인항목	조사 목적
pH Trend	산성화 또는 처리조건 변화
Conductivity	용존 이온 변화
Chloride	공격성 이온 증가 여부
Iron	부식생성물 증가 가능성
Turbidity	부유물·침전 가능성
유속/유량	Deposit 축적 조건
수처리 이력	약품 투입 및 관리 변화

한 번의 정상값보다 언제부터 조건이 달라졌는가가 더 중요한 경우가 많습니다.

6. UDC와 MIC는 같은 것일까?

아닙니다.

둘은 겹칠 수 있지만 같은 개념으로 사용하면 안 됩니다.

UDC는 Deposit 아래에서 발생하는 부식이라는 손상 위치·환경의 개념이고, MIC는 미생물의 활동이 부식 과정에 영향을 주는 메커니즘의 개념입니다.

Deposit 아래는 미생물이 자리 잡기 좋은 미세환경이 형성될 수 있기 때문에 두 현상이 함께 나타날 가능성이 있습니다.

하지만

Deposit + Pit = MIC

라는 식으로 판단해서는 안 됩니다.

MIC를 주요 원인으로 판단하려면 미생물 분석뿐 아니라 부식생성물, 수질, 손상형태, 운전환경 등 여러 증거를 함께 검토해야 합니다.

AMPP 역시 MIC를 단순한 하나의 부식 형태로 판단하기 어렵고, 진단에는 환경 및 미생물 관련 증거를 종합해야 한다고 설명합니다.

AMPP – Microbiologically Influenced Corrosion 자료

7. UT를 찍었는데 왜 Pit을 놓쳤을까?

UDC의 또 다른 문제는 Deposit 때문에 검사 자체가 어려워질 수 있다는 점입니다.

열교환기 튜브나 배관의 제한된 몇 지점에서만 두께를 측정하면 Deposit 아래에 숨어 있는 작은 국부감육을 놓칠 수 있습니다.

예를 들어 주변 두께가 4.5 mm인데 Deposit 바로 아래 한 지점만 1.8 mm라면 평균값은 큰 의미가 없습니다.

따라서 UDC가 의심되는 설비에서는 단순 Spot Measurement보다 손상형태와 설비 구조에 맞는 검사전략이 필요합니다.

튜브의 경우 재질과 손상형태에 따라 적절한 튜브 검사기법을 선택하고, 접근 가능한 배관이라면 UT Mapping을 통해 최소잔존두께가 어디에 있는지 확인하는 것이 중요합니다.

특히 Deposit 제거 후에는 Maximum Pit Depth와 최소잔존두께를 다시 확인해야 합니다.

여기서 바로 8번 글과 연결됩니다.

8. Pit을 발견했다면 8번 글의 방법으로 평가한다

앞서 수정한 **「평균 두께는 멀쩡한데 왜 누설됐을까? 탄소강 배관의 깊은 Pit과 국부부식 평가」**에서는 평균 두께보다 Maximum Pit Depth와 최소잔존두께가 중요한 이유를 설명했습니다.

Deposit 형성 → 국부환경 변화 → 국부부식 발생 → Pit 성장 → 최소잔존두께 감소 → 누설 위험

즉 8번은 결과를 어떻게 평가하는가, 9번은 그 결과가 왜 Deposit 아래에서 만들어졌는가에 대한 글입니다.

9. 열교환기를 개방했다면 조사 순서가 중요하다

UDC Failure Analysis는 세척하기 전부터 시작됩니다.

제가 현장 조사 순서를 잡는다면 다음과 같이 진행하겠습니다.

① 세척 전 사진 기록

Deposit의 색상, 두께, 분포와 튜브 위치를 기록합니다.

② 손상 위치 Mapping

몇 번째 Pass인지, Inlet/Outlet인지, Tube Sheet에서 어느 정도 떨어져 있는지 기록합니다.

③ Deposit 시료 채취

손상부와 건전부를 가능하면 구분해 확보합니다.

④ 세척 후 표면 관찰

Deposit 아래 Pit과 일반부의 차이를 비교합니다.

⑤ 최소잔존두께 및 Pit Depth 측정

평균값보다 가장 깊은 손상을 찾습니다.

⑥ 수질 Trend 확인

pH, Cl⁻, Conductivity, Turbidity, Iron과 수처리 이력을 확인합니다.

⑦ 유동조건 확인

저유속, 정체구간, 부분 막힘과 유량변화를 조사합니다.

⑧ 필요 시 Deposit·미생물 분석

원인 가설을 검증하기 위한 추가 증거를 확보합니다.

이 순서를 지키면 “Deposit이 많았다”는 관찰을 실제 원인분석으로 발전시킬 수 있습니다.

10. Deposit을 없애면 UDC도 끝날까?

단순 세척만으로 해결되는 경우도 있겠지만, 원인을 확인하지 않으면 같은 문제가 반복될 수 있습니다.

Deposit이 반복적으로 쌓이는 이유가 낮은 유속이라면 유동조건을 개선해야 합니다.

수질관리 문제라면 Suspended Solid와 Scale 형성조건, 부식억제제 관리 등을 다시 검토해야 합니다.

열교환기 내부에 특정 구조적 정체영역이 있다면 설비 측 개선도 필요할 수 있습니다.

또 MIC가 실제로 관여한 것으로 확인된다면 미생물 관리전략까지 별도로 검토해야 합니다.

즉 UDC 대책은

세척

한 단어가 아니라

Deposit 발생원 제거 + 수질관리 + 유동관리 + 검사주기 조정 + 원인에 맞는 부식관리

로 구성되어야 합니다.

👨‍🔬 실무자의 관점

UDC에서 가장 아쉬운 상황은 정비기간에 열교환기를 깨끗하게 세척한 뒤 그제야 부식팀이 현장에 도착하는 경우입니다.

깨끗해진 금속표면은 보기에는 좋지만 어떤 Deposit이 어디에 있었는지라는 중요한 증거가 이미 사라진 뒤일 수 있습니다.

그래서 반복적인 UDC가 의심되는 설비라면 정비절차 자체에

세척 전 사진 → Deposit Sampling → 위치 Mapping → 세척 → NDT

순서를 넣어두는 것이 좋습니다.

이 작은 절차 차이가 Failure Analysis의 품질을 크게 바꿀 수 있습니다.

오늘의 핵심 정리

Under-Deposit Corrosion은 단순히 “때가 끼어서 생기는 부식”으로 이해하면 부족합니다.

Deposit 아래에서는 Bulk Water와 다른 산소농도, pH, 이온농도와 미세환경이 만들어질 수 있고, 그 결과 특정 위치에 부식반응이 집중될 수 있습니다.

따라서 열교환기에서 UDC가 의심된다면

Deposit 분포 → 손상 위치 → Deposit 성분 → 수질 Trend → 유동조건 → Pit Depth → 최소잔존두께

순으로 증거를 연결해야 합니다.

그리고 무엇보다 중요한 원칙이 하나 있습니다.

Deposit을 모두 제거하기 전에 증거부터 남겨야 합니다.

겉으로는 단순한 침전물처럼 보이는 그 물질이 왜 특정 튜브에서만 깊은 Pit이 발생했는지를 설명해주는 가장 중요한 단서일 수도 있기 때문입니다.

참고자료

AMPP – Corrosion Basics

AMPP – Forms of Corrosion

AMPP – Corrosion Measurement and Inspection
