석유화학 플랜트 배관에서 발생하는 Erosion-Corrosion의 원인

석유화학 플랜트에서 배관은 인체의 혈관과 같은 역할을 합니다. 원유나 가스, 화학 제품이 쉼 없이 흐르는 이 배관들은 항상 다양한 물리적, 화학적 스트레스에 노출되어 있습니다. 그중에서도 가장 까다롭고 위험한 현상 중 하나가 바로 침식부식(Erosion-Corrosion)입니다. 침식부식은 단순히 금속이 녹스는 부식과는 다릅니다. 흐르는 유체에 의한 물리적인 깎임 현상과 화학적인 부식이 동시에 작용하여 배관의 수명을 급격히 단축하는 복합적인 파괴 현상입니다.

🔌 현장에서 마주한 ‘엘보우 배관의 뻥 뚫린 천공’

내가 설계 유속 기준을 철저히 지켰는데 왜 꺾이는 엘보우 부위만 칼로 파낸 것처럼 구멍이 뻥 뚫려 버린 거죠?”

대형 화학 플랜트의 공정 배관 정기 점검 현장에서 검사원과 함께 90도 엘보우 부위를 절단해 보며 마주했던 충격적인 광경입니다. 직관 구간은 멀쩡했지만, 유체의 방향이 급격히 꺾이는 부위에서 물리적인 충격과 화학적 부식이 동시에 몰아치며 순식간에 배관 벽을 갉아먹었던 것입니다.

이처럼 침식부식은 플랜트 안전을 위협하는 소리 없는 무법자입니다. 오늘 글에서는 침식부식의 발생 메커니즘과 현장 식별법, 그리고 완벽한 예방 전략을 낱낱이 파헤쳐 보겠습니다.

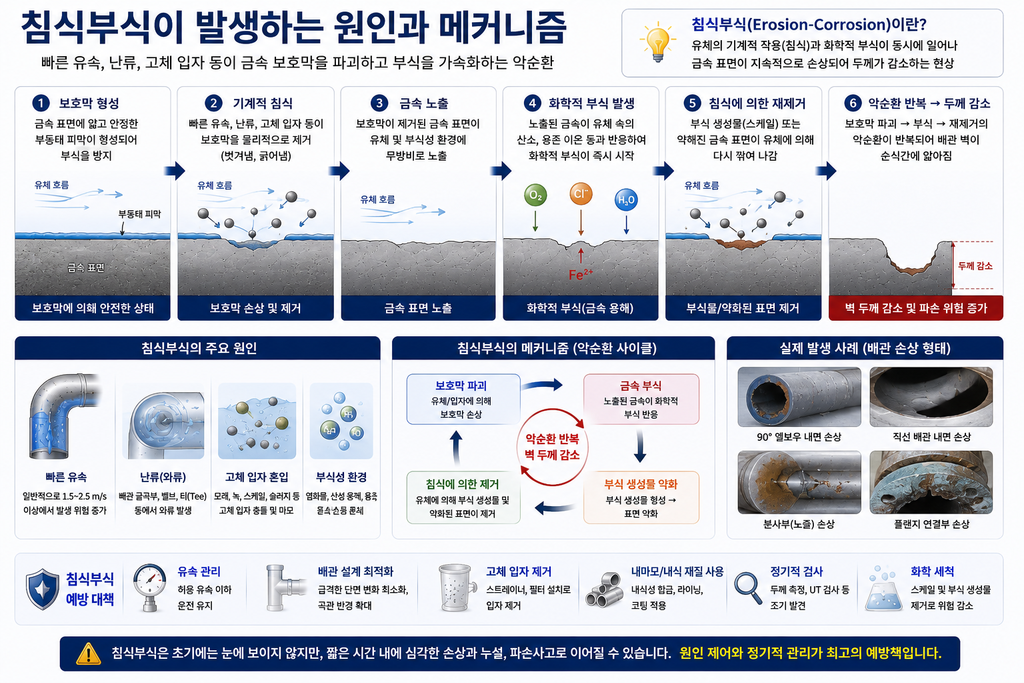

⚙️ 침식부식이 발생하는 원인과 메커니즘

일반적으로 금속 표면에는 부식을 막아주는 얇은 보호막(부동태 피막)이 형성되어 있습니다. 하지만 빠른 유속이나 난류, 혹은 유체 속에 섞인 고체 입자들이 이 보호막을 물리적으로 벗겨내면, 노출된 금속 표면은 즉시 화학적 부식에 무방비로 노출됩니다. 이렇게 다시 부식된 표면이 유체에 의해 또다시 깎여 나가는 악순환이 반복되면서 배관 벽은 순식간에 얇아지게 됩니다.

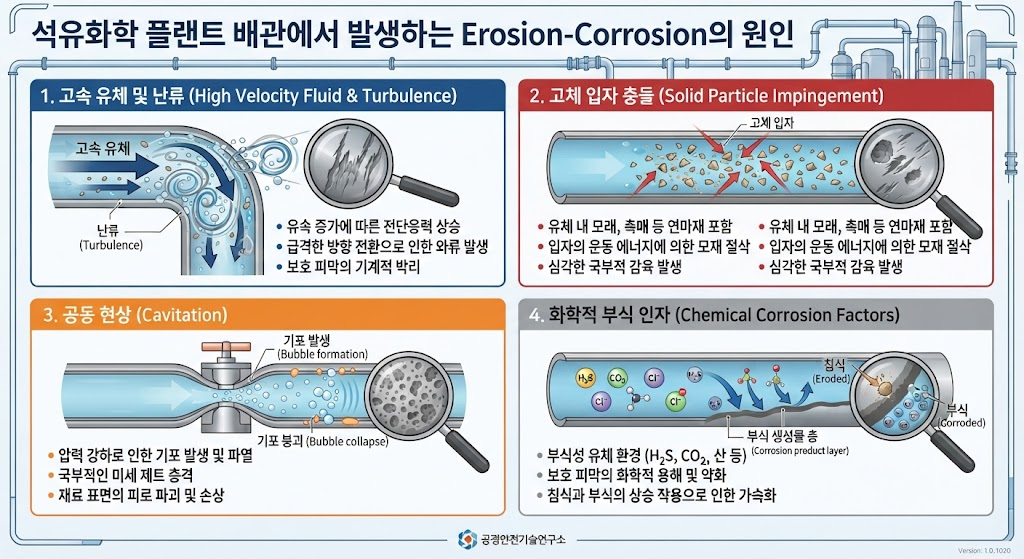

주요 발생 요인

1. 유속의 급격한 변화: 엘보우(Elbow), 티(Tee), 리듀서(Reducer) 등 유체의 방향이나 속도가 변하는 부속품에서 집중 발생
2. 고체 입자(Slurry)의 연마 작용: 유체 내 모래, 촉매 입자, 스케일 등이 사포처럼 금속 표면을 물리적으로 깎아냄
3. 난류와 캐비테이션: 배관 내부 불순물이나 반쯤 열린 밸브로 인해 와류가 발생하고, 기포 붕괴 충격이 금속을 타격함

📊 침식부식의 대표적 유형 및 식별 징후 비교 표

현장 엔지니어들이 배관 내부 검사 시 마주하게 되는 대표적인 침식부식의 징후를 표로 정리해 드립니다.

식별 징후 / 형태	발생 메커니즘 및 특징	현장 엔지니어링 판단 포인트
U자형 골짜기 / 말굽형 패턴	유체의 흐름 방향을 따라 국부적으로 깊은 홈이 파임	특정 장애물이나 와류에 의한 전형적인 침식부식 증거
밸브 및 오리피스 주변 손상	압력 강하와 고속 유동으로 인한 캐비테이션 충격 발생	망치로 때린 듯한 피팅(Pitting) 및 국부 마모 확인 필요
내벽 거칠기 증가 (General Thinning)	보호막이 재생되지 못하고 지속적으로 깎여 나감	전체적인 두께 감소(Thinning)로 인한 천공 위험 예고

🛡️ 실무에서 적용하는 효과적인 예방 및 관리 전략

1. 설계 단계의 유속 제한: 슬러리가 포함된 유체는 유속 기준을 엄격히 낮추고, 엘보우 곡률 반경(Radius)을 크게 설계하여 유체 흐름을 부드럽게 유도합니다.
2. 위험 기반 검사(RBI) 도입: 모든 배관을 동일하게 점검하는 대신, 침식 위험이 높은 엘보우 구간을 우선순위로 선정하여 초음파 두께 측정(UT)을 집중 실시합니다.
3. 부분 보강 및 라이닝 적용: 전체 배관을 고가 합금으로 바꾸는 대신, 마모가 심한 부위에 탈착식 마모판(Wear Plate)을 설치하거나 내마모성 세라믹 라이닝을 적용합니다.

💡 흔한 오해와 진실 바로잡기

• 오해 1: 스테인리스강 배관을 사용하면 침식부식도 절대 일어나지 않는다?
  • 사실: 스테인리스강은 화학적 부식에 강하지만 물리적인 깎임에는 한계가 있습니다. 유속이 지나치게 빠르면 산화막이 재생되기도 전에 깎여 나가므로 침식부식에서 안전할 수 없습니다.
• 오해 2: 배관 전체 두께가 두꺼우면 침식부식으로부터 안전하다?
  • 사실: 침식부식은 철저히 ‘국부적’으로 발생합니다. 전체 두께가 두꺼워도 특정 꺾임 부위만 집중적으로 깎여 나가면 예상보다 훨씬 빠르게 누출 사고가 발생할 수 있습니다.

📢 자주 묻는 질문과 답변 (FAQ)

Q: 배관에서 쉭쉭거리는 소리나 진동이 느껴지면 침식부식과 관련이 있나요?

A: 네, 매우 밀접합니다. 배관의 이상 소음이나 진동은 유체 흐름이 불안정하거나 캐비테이션이 발생하고 있다는 강력한 경고이므로 즉시 유량과 압력을 점검해야 합니다.

Q: 침식부식으로 얇아진 배관에 용접 보수만 해도 안전한가요?

A: 용접은 금속 조직을 열변화시켜 국부 부식을 오히려 가속화할 수 있으므로 임시방편일 뿐입니다. 근본적으로는 유동 조건을 개선하거나 재질을 변경하는 것이 정석입니다.

침식부식은 플랜트의 안전을 위협하는 숨은 적입니다. 하지만 유체의 특성을 이해하고, 올바른 설계와 데이터 기반의 정기 검사를 수행한다면 충분히 통제 가능한 영역입니다. 배관의 작은 변화를 민감하게 관찰하는 습관이 플랜트의 가동 시간을 극대화하는 가장 확실한 방법입니다.
