복합화력발전소 보일러 튜브 고온 산화(Oxidation) 및 스케일 박리에 따른 파손 예방 대책

복합화력발전소에서 보일러 튜브의 파손 원인을 조사하다 보면 처음에는 단순한 부식이나 두께 감소처럼 보이지만, 실제 원인을 따라가 보면 전혀 다른 문제가 숨어 있는 경우가 있다.

특히 HRSG(Heat Recovery Steam Generator)의 고온부인 Superheater와 Reheater에서는 장기간 운전하면서 튜브 내부에 형성된 고온 산화 스케일(oxide scale)​이 균열과 박리를 일으키고, 이것이 결국 튜브 막힘과 과열 파손으로 이어질 수 있다.

현장에서 더 어려운 점은 산화 스케일이 어느 날 갑자기 생기는 손상이 아니라는 것이다.

처음에는 눈에 잘 띄지 않는 아주 작은 산화층의 성장으로 시작한다. 그러나 운전시간이 누적되고 기동·정지 과정에서 열팽창과 수축이 반복되면 산화층에 응력이 축적된다. 어느 순간 스케일이 떨어져 나가면서 예상하지 못했던 문제가 발생한다.

1. 보일러 튜브 고온 산화는 왜 발생할까?

고온의 증기가 튜브 내부를 통과하면 튜브 재질의 표면에서는 증기와 금속 사이의 산화반응이 지속적으로 발생한다.

특히 고온부에서는 철 산화물 계열의 산화층이 성장하게 되며, 재질과 온도, 운전시간, 수질 및 증기 조건에 따라 산화속도가 달라진다.

문제는 산화층이 단순히 표면에 얇게 붙어 있는 보호막으로 끝나지 않는다는 것이다.

시간이 지나면서 산화층이 두꺼워지고 금속과 산화물 사이의 열팽창 차이, 산화층 성장에 따른 내부 응력, 기동·정지 과정에서 발생하는 열응력이 복합적으로 작용한다.

결국 산화층에 균열이 발생하고 일부가 튜브에서 떨어져 나가는 Exfoliation, 즉 스케일 박리​가 발생할 수 있다.

EPRI 자료에서도 고온 증기 산화와 스케일 박리는 장기간 운전되는 고온 튜브에서 중요한 손상 메커니즘으로 다뤄지고 있으며, 특히 온도가 높아질수록 산화층 성장 속도가 증가하는 특성이 보고되고 있다.

2. 스케일이 떨어지면 왜 튜브가 파손되는가?

현장에서 가장 주의해야 할 부분이 바로 이것이다.

“산화 스케일이 떨어졌다면 오히려 깨끗해진 것 아닌가?”

실제로는 반대일 수 있다.

박리된 산화물은 튜브 내부를 따라 이동하다가 Superheater나 Reheater의 Bend, Header 연결부 또는 유로가 상대적으로 좁은 부분에 쌓일 수 있다.

이렇게 되면 증기 유량이 감소한다.

증기는 튜브 내부에서 열을 제거해주는 냉각 역할을 하는데, 유량이 감소하면 해당 구간의 튜브 금속온도가 상승한다.

결과적으로

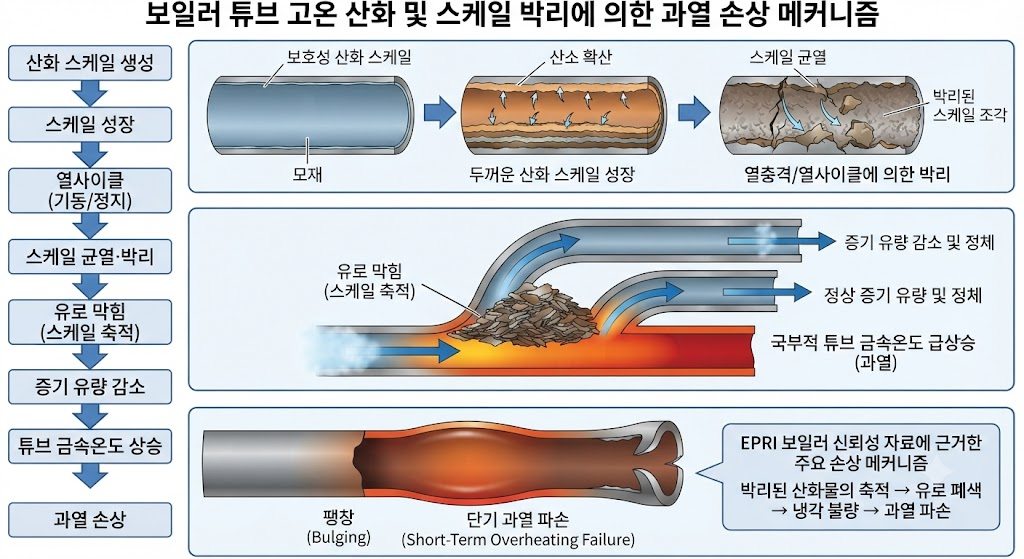

산화 스케일 생성 → 스케일 성장 → 열사이클 → 스케일 균열·박리 → 유로 막힘 → 증기 유량 감소 → 튜브 금속온도 상승 → 과열 손상

이라는 연쇄적인 문제가 만들어질 수 있다.

EPRI의 보일러 신뢰성 자료에서도 박리된 산화물이 튜브 내부에 축적되어 유로를 막고 단기 과열을 발생시키는 사례가 중요한 보일러 튜브 손상 메커니즘으로 제시된다.

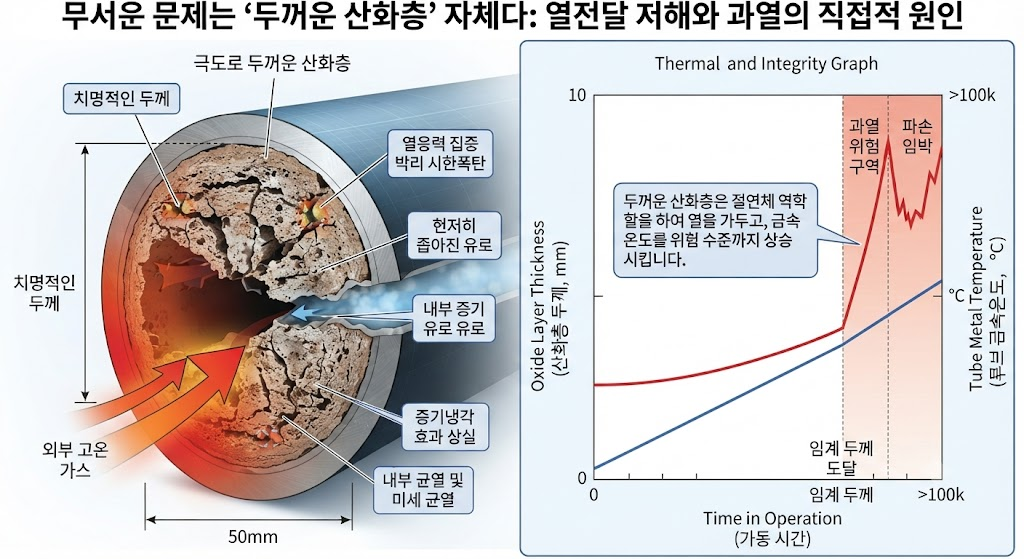

3. 더 무서운 문제는 ‘두꺼운 산화층’ 자체다

스케일 박리만 문제가 되는 것은 아니다.

산화층이 지나치게 두꺼워지면 열전달을 방해하는 일종의 열저항층으로 작용할 수 있다.

같은 양의 열이 전달되더라도 산화층이 두꺼워지면 튜브 금속의 온도가 상승할 수 있다.

이러한 상태가 장시간 지속되면 고온재의 크리프 수명이 감소할 수 있으며, 이미 재질의 고온 강도가 저하된 상태에서는 장기 과열 파손으로 발전할 가능성도 있다.

특히 Grade 91과 같은 고온용 합금에서는 증기 산화와 박리 문제가 장기 수명관리에서 중요한 이슈가 될 수 있다. EPRI 자료에서는 높은 산화층 두께와 튜브 금속온도 상승, 크리프 수명 소비 및 산화물 박리 사이의 연관성을 설명하고 있다.

4. 복합화력발전소에서 특히 신경 써야 하는 이유

복합화력 HRSG의 특성상 가스터빈 운전상태에 따라 HRSG의 열부하도 변화한다.

기동과 정지, Load Change, Hot Start 및 Cold Start 등 운전조건이 반복되면서 튜브의 온도 변화가 발생한다.

바로 이 열사이클(Thermal Cycling)​이 산화 스케일 관리에서 중요한 변수다.

산화물과 금속은 열팽창계수가 서로 다르기 때문에 온도가 빠르게 변화하면 계면에 열응력이 발생한다.

한두 번의 변화만으로 문제가 발생하지 않을 수도 있다.

하지만 장시간 운전하면서 두꺼워진 산화층에 반복적인 열응력이 가해지면 균열이 발생하고, 결국 스케일 박리로 이어질 가능성이 높아진다.

따라서 복합화력 HRSG의 산화 관리에서는 단순히 “운전시간이 몇 시간인가?”​만 볼 것이 아니라,

• 증기온도
• 튜브 금속온도
• 기동·정지 횟수
• Load Change
• Start-up Rate
• Steam Chemistry
• 산화층 두께
• 과거 스케일 박리 이력

등을 함께 검토해야 한다.

5. 실무자가 가장 어려움을 느끼는 부분

현장에서 튜브 건전성을 관리하다 보면 가장 답답한 순간이 있다.

바로 “아직 파손되지 않았는데 어디까지가 위험한 상태인가?”​를 판단해야 할 때다.

튜브에 미세한 산화층이 있다고 해서 바로 교체할 수도 없고, 반대로 눈에 띄는 파손이 없다고 해서 안전하다고 단정할 수도 없다.

특히 정비기간은 제한되어 있다.

발전소가 정지한 기간 안에 수많은 튜브와 용접부, Header, Bend 등을 검사해야 하기 때문에 모든 위치를 동일한 수준으로 조사하는 것은 현실적으로 어렵다.

그래서 실무자는 과거 운전이력과 고장사례를 먼저 본다.

“이 위치에서 과거에 산화 스케일이 발견됐는가?”

“같은 재질의 튜브에서 반복적인 문제가 있었는가?”

“최근 기동횟수가 증가하지 않았는가?”

“이전에 교체한 튜브 주변에서 다시 이상이 발생하지 않았는가?”

이런 정보를 종합해야 검사 우선순위를 정할 수 있다.

결국 현장에서 중요한 것은 단순한 검사 결과 하나가 아니라 운전이력 + 손상 메커니즘 + 검사 결과를 연결하는 능력이다.

6. 어떤 검사를 해야 할까?

예방관리는 한 가지 검사만으로 끝나지 않는다.

① 육안검사 및 보어스코프 검사

정비기간 중 튜브 내부의 산화물 상태와 박리 흔적, 이물 축적 여부 등을 확인할 수 있다.

특히 Bend와 유로가 좁아지는 부분은 박리된 산화물이 모이기 쉬운 위치이므로 집중적인 확인이 필요하다.

② 산화층 두께 측정

고온부 튜브의 산화층 두께를 측정하면 장기적인 산화 진행상태를 판단하는 데 도움이 된다.

단순히 “두껍다/얇다”만 보는 것이 아니라 이전 검사값과 비교해 증가 추세를 확인하는 것이 중요하다.

③ UT 두께 측정

산화가 진행되면서 실제 금속 두께가 감소하고 있는지 확인한다.

단, 산화층 문제와 실제 금속 손실을 구분해서 해석해야 한다.

④ 금속온도 및 운전데이터 분석

검사 당시의 상태만 보는 것보다 운전 중 실제 온도와 부하변동 이력을 확인하는 것이 중요하다.

특정 구간에서 지속적인 고온이 발생했다면 동일한 위치에서 산화가 빠르게 진행됐을 가능성을 고려해야 한다.

⑤ 손상 튜브의 Failure Analysis

실제 파손이 발생했다면 파단면과 산화층, 금속조직, 경도, 크리프 손상 여부 등을 분석해야 한다.

여기서 가장 중요한 것은 단순히 “튜브가 과열되어 파손됐다”로 결론을 내리지 않는 것이다.

왜 과열되었는가?

증기 유량이 감소했는가?

스케일이 유로를 막았는가?

튜브 자체의 산화가 과도했는가?

운전조건이 원인이었는가?

이 질문까지 들어가야 재발 방지대책을 세울 수 있다.

7. 파손 예방을 위한 실무적인 관리대책

첫 번째는 증기 및 보일러 수질관리다.

산화 문제를 단순히 재질 문제로만 생각하면 안 된다. 적절한 수질 및 증기 순도 관리와 운전조건 관리가 기본이다.

두 번째는 기동·정지 조건 관리다.

급격한 온도변화는 이미 형성된 산화층에 열응력을 증가시킬 수 있기 때문에 Start-up 및 Shutdown 절차를 지속적으로 검토해야 한다.

세 번째는 고위험 튜브의 이력관리다.

단순히 “이번 검사에서 이상 없음”으로 끝내기보다 위치별 검사결과를 누적해서 관리해야 한다.

네 번째는 산화층 두께의 추세관리다.

한 번의 측정값보다 시간이 지나면서 얼마나 증가하고 있는지가 훨씬 중요하다.

다섯 번째는 박리 산화물의 이동 및 축적 가능성 관리다.

스케일이 떨어졌다는 사실 자체보다 “어디로 이동했는가?”를 확인해야 한다.

8. 실무에서 가장 중요한 것은 ‘파손 후 분석’이 아니라 ‘파손 전 판단’

보일러 튜브 문제는 파손이 발생한 뒤에는 이미 발전소 운전에 상당한 영향을 준 경우가 많다.

튜브 하나의 파손으로 끝나는 것이 아니라 증기 누설, 출력 저하, 계획 외 정지, 주변 설비 손상 및 정비비 증가로 이어질 수 있다.

따라서 진정한 예방정비는 파손된 튜브를 교체하는 데서 끝나는 것이 아니다.

산화층이 어떻게 성장하고 있는지, 언제 박리할 가능성이 있는지, 박리된 산화물이 어디에 축적될 수 있는지, 그리고 그 결과 튜브 금속온도가 얼마나 상승할 수 있는지를 사전에 판단하는 것​이 핵심이다.

EPRI 역시 고온 튜브의 건전성 관리에서 단순 검사뿐 아니라 손상 메커니즘을 기반으로 한 상태평가와 수명관리의 중요성을 강조하고 있다.

질문과 답변(FAQ)

Q1. 보일러 튜브에 산화 스케일이 생기면 무조건 교체해야 하나요?

그렇지는 않다. 산화층의 두께, 재질, 운전온도, 손상 형태, 박리 여부 및 실제 금속 두께 등을 종합적으로 평가해야 한다. 중요한 것은 단순한 존재 여부보다 성장속도와 손상 위험성이다.

Q2. 스케일 박리가 왜 튜브 파손으로 이어지나요?

박리된 산화물이 튜브 내부에 쌓이면 증기 유로를 제한할 수 있다. 이로 인해 냉각효과가 감소하고 튜브 금속온도가 상승하면서 단기 과열 또는 장기적인 크리프 손상이 발생할 수 있다.

Q3. 복합화력 HRSG에서 기동횟수가 중요한 이유는 무엇인가요?

고온 산화층은 온도 변화에 따라 반복적으로 열응력을 받는다. 특히 장기간 운전으로 산화층이 두꺼워진 상태에서 반복적인 열사이클이 발생하면 균열과 박리가 촉진될 수 있기 때문이다.

Q4. 가장 중요한 예방대책 하나를 꼽는다면?

하나만 꼽기보다는 운전조건 관리 + 수질관리 + 산화층 검사 + 이력 기반 상태평가를 하나의 관리체계로 묶는 것이 가장 중요하다.

마무리

복합화력발전소의 보일러 튜브 고온 산화는 눈에 잘 보이지 않는 작은 변화에서 시작한다.

하지만 그 작은 산화층이 시간이 지나면서 두꺼워지고, 열사이클에 의해 균열과 박리가 발생하면 유로 막힘과 과열이라는 전혀 다른 문제로 발전할 수 있다.

현장에서 중요한 것은 “튜브가 아직 파손되지 않았다”는 사실이 아니다.

현재 튜브가 어떤 손상 메커니즘에 노출되어 있고, 그 손상이 앞으로 어떤 형태의 파손으로 발전할 가능성이 있는지를 미리 판단하는 것​이다.

결국 보일러 튜브의 예방정비는 검사 장비의 문제가 아니라 운전 데이터와 검사 결과를 연결해 위험을 읽어내는 Integrity Management의 문제라고 볼 수 있다.

한 줄 결론:
고온 산화 스케일은 단순한 표면 부식이 아니라, 박리 → 유로 막힘 → 과열 → 크리프 손상으로 연결될 수 있는 복합적인 튜브 파손 메커니즘이므로 운전이력과 산화층 상태를 함께 관리해야 한다.

참고자료

• EPRI, Boiler Reliability Optimization Guideline
• EPRI, Guide to Grade 91 Use Temperature Limits Due to Steam Oxidation and Exfoliation
• EPRI, Service Experience with Grade 91 Components
• ASME, STP-PT-066 Design Guidelines for Corrosion, Erosion and Steam Oxidation of Boiler Tubes
