황화수소(H₂S) 환경에서 발생하는 황화물 응력균열(SSC)의 조건과 메커니즘

🔌 현장에서 마주한 ‘멀쩡한 배관의 돌발 파열’

압력 테스트도 무사히 통과했고 외관상 부식도 전혀 없었는데 왜 갑자기 배관이 터진 거죠?”

가스 플랜트 설비 점검 회의에서 현장 엔지니어가 털어놓았던 당황스러운 고민입니다. 외관은 신품처럼 깨끗했지만, 운전 압력을 견디지 못하고 갑자기 관통 파열이 발생했던 사고였습니다. 원인을 추적해 보니 눈에 보이지 않는 미세한 황화수소가 금속 내부로 파고들어 일으킨 SSC(황화물 응력균열)가 주범이었습니다.

이처럼 SSC는 금속이 늘어나거나 휘어지는 전조 증상 없이 유리처럼 바스러지는 취성 파괴를 일으키기 때문에 현장 관리자들을 가장 공포스럽게 만드는 현상입니다. 오늘 글에서는 현장에서 제가 겪었던 시행착오와 기준을 바탕으로 SSC의 공포에서 벗어나는 법을 낱낱이 알아 보겠습니다.

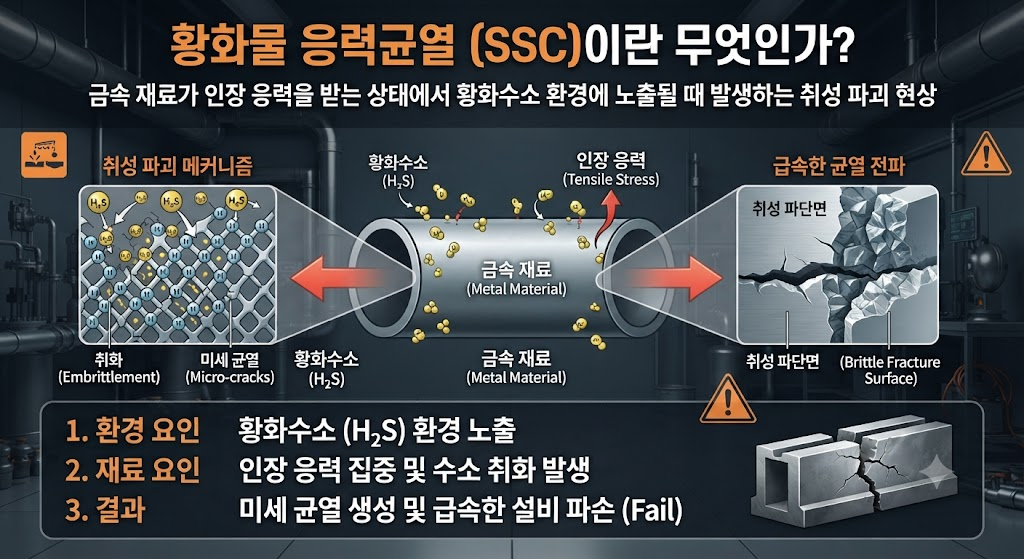

⚙️ 황화물 응력균열(SSC)이란 무엇인가?

SSC는 금속 재료가 인장 응력을 받는 상태에서 황화수소 환경에 노출될 때 발생하는 취성 파괴 현상입니다. 여기서 취성 파괴란 금속이 연성(늘어나는 성질)을 잃고 유리처럼 깨지는 것을 의미합니다. 금속 내부에 미세한 균열이 발생하고, 이 균열이 응력을 집중시키며 빠르게 전파되어 결국 설비 전체가 파손되는 결과를 낳습니다.

왜 위험한가요?

• 예고 없는 파괴: 금속이 휘어지거나 늘어나는 징후 없이 갑자기 깨지므로 사고 대응이 어렵습니다.
• 막대한 경제적 피해: 설비 교체 비용은 물론, 가동 중단으로 인한 생산 손실이 매우 큽니다.
• 안전 위협: 고압 가스나 유해 화학물질을 다루는 설비에서 발생할 경우 인명 사고로 직결될 수 있습니다.

🔬 SSC 발생의 핵심 메커니즘과 단계

SSC가 발생하는 과정은 단순한 부식이 아니라 전기화학적 반응과 수소의 침투가 결합된 복합적인 현상입니다. 이해를 돕기 위해 단계별로 나누어 설명하겠습니다.

1. 부식 반응 시작: 금속 표면이 황화수소와 수분이 포함된 환경에 노출되면 부식 반응이 일어납니다.
2. 수소 이온의 생성: 부식 과정에서 수소 이온($H^+$)이 발생합니다.
3. 수소 원자의 침투: 일반적으로 수소 원자들은 결합하여 수소 가스 분자($H_2$)가 되어 외부로 방출되지만, 황화수소는 이 과정에서 수소 분자 결합을 방해합니다. 그 결과, 수소 원자들이 금속 내부로 쉽게 침투하게 됩니다.
4. 수소 취성 발생: 금속 내부 격자 사이로 들어간 수소 원자들이 금속의 결정 구조를 약화시킵니다. 이를 수소 취성(Hydrogen Embrittlement)이라고 합니다.
5. 균열의 발생 및 전파: 인장 응력이 가해진 금속은 내부의 수소 밀도가 높은 부위에서 균열이 시작되고, 응력이 집중됨에 따라 균열이 급격히 확산됩니다.

📊 SSC 발생을 결정하는 주요 조건 (요약 비교표)

SSC는 특정 조건이 동시에 만족될 때만 발생합니다. 즉, 이 중 하나라도 제거하거나 조절하면 사고를 예방할 수 있다는 뜻입니다.

조건 구분	설명 및 현장 포인트
재료의 감수성	금속의 강도가 높을수록, 경도가 높을수록 SSC에 취약합니다. (과도한 고강도 지양)
환경적 요인	황화수소의 분압이 높고, 수분이 존재하며, pH가 낮을수록(산성) 위험합니다.
응력 상태	금속에 가해지는 인장 응력이 높을수록 균열 발생 가능성이 큽니다. (외부 하중 + 용접 잔류 응력)

💡 흔한 오해와 사실 관계 바로잡기

SSC에 대해 현장에서 자주 접하는 잘못된 정보들을 바로잡아 드립니다.

• 오해 1: 스테인리스강은 절대로 부식되지 않는다.
  • 사실: 특정 종류의 스테인리스강은 SSC에 매우 강하지만, 모든 스테인리스강이 그런 것은 아닙니다. 특히 경도가 높은 열처리된 스테인리스강은 오히려 일반 탄소강보다 더 쉽게 SSC를 일으킬 수 있습니다.
• 오해 2: 황화수소가 없으면 SSC도 없다.
  • 사실: 황화수소는 SSC의 가장 대표적인 원인이지만, 수소 유도 균열(HIC)이나 응력 부식 균열(SCC) 등 유사한 메커니즘을 가진 현상은 다른 환경에서도 발생할 수 있습니다. 따라서 황화수소가 없다고 방심해서는 안 됩니다.
• 오해 3: 외부에서 보이는 부식 흔적이 없으면 안전하다.
  • 사실: SSC는 외부 부식과는 별개로 내부에서 진행되는 경우가 많습니다. 표면이 깨끗해 보여도 내부에서 이미 균열이 진행 중일 수 있으므로 비파괴 검사가 필수적입니다.

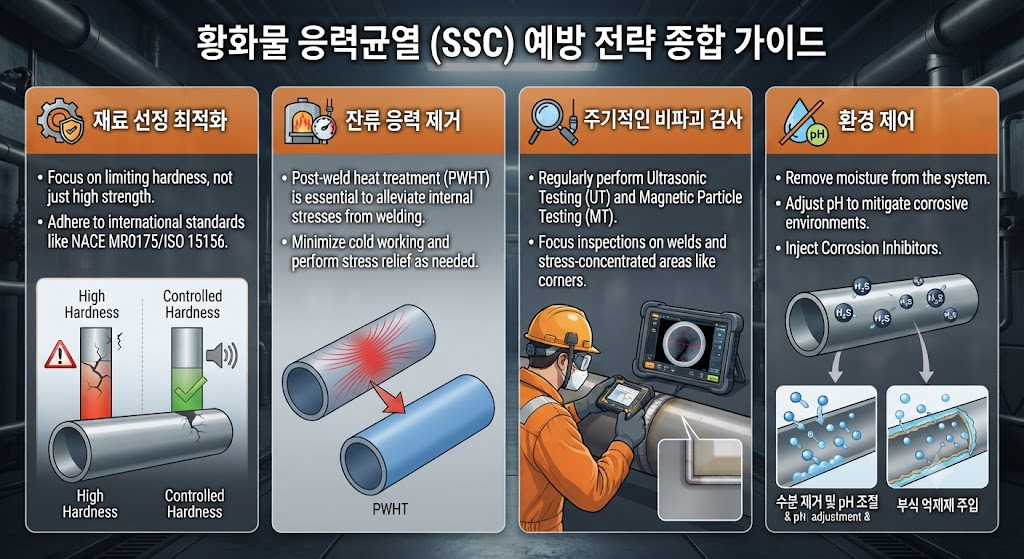

🛡️ 비용 효율적인 예방 및 관리 전략

설비를 설계하거나 운영할 때 SSC를 예방하는 것은 비용을 절감하는 가장 좋은 방법입니다. 다음과 같은 전략을 고려하세요.

1. 재료 선정의 최적화: 무조건 강도가 높은 재료를 사용하는 것은 좋지 않습니다. SSC 환경에서는 경도를 제한하는 것이 중요합니다. NACE MR0175/ISO 15156 국제 표준에 명시된 재료 규격을 준수하는 것만으로도 사고 확률을 획기적으로 낮출 수 있습니다.
2. 잔류 응력 제거: 용접은 금속 내부에 높은 잔류 응력을 남깁니다. 용접 후 열처리를 수행하여 잔류 응력을 완화하는 것은 SSC 예방의 필수 단계입니다. 또한, 냉간 가공을 최소화하고 필요 시 응력 완화 열처리를 병행하십시오.
3. 주기적인 비파괴 검사: 초음파 탐상 검사(UT)나 자분 탐상 검사(MT)를 정기적으로 수행하십시오. 특히 용접부나 응력이 집중되는 모서리 부위를 집중적으로 점검하는 것이 좋습니다.
4. 환경 제어: 가능하다면 시스템 내부의 수분을 제거하거나, pH를 조절하여 부식 환경을 완화하십시오. 부식 억제제(Inhibitor)를 주입하는 것도 매우 비용 효율적인 방법입니다.

📝 전문가가 조언하는 실무 팁

현장에서 설비를 관리하는 엔지니어들이 강조하는 몇 가지 실무적인 조언입니다.

• 용접 품질 관리: 많은 SSC 사례가 용접 불량에서 시작됩니다. 용접 전문가를 투입하고, 용접 절차 사양서(WPS)를 엄격히 준수하는 것이 첫 번째입니다.
• 경도 테스트의 중요성: 재료를 선택하고 가공한 후에는 반드시 경도 테스트를 수행하여 기준치(보통 로크웰 경도 HRC 22 이하)를 넘지 않는지 확인해야 합니다.
• 문서화 및 교육: 설비의 이력과 재료 사양을 철저히 기록하고, 현장 작업자들에게 황화수소의 위험성과 SSC의 특성에 대해 정기적인 교육을 실시하십시오. 예방은 지식에서 시작됩니다.

📢 자주 묻는 질문과 답변 (FAQ)

Q: SSC가 발생하면 무조건 설비를 폐기해야 하나요?

A: 아닙니다. 균열의 깊이와 위치, 그리고 설비의 중요도에 따라 보수 용접이 가능한 경우도 있습니다. 다만, 보수 과정에서 동일한 문제가 반복되지 않도록 응력 완화 열처리를 완벽하게 수행해야 합니다.

Q: 고강도 강철을 사용하고 싶을 때는 어떻게 해야 하나요?

A: 고강도 재료를 사용해야만 하는 환경이라면, 재료의 화학 성분을 조절하여 황화물 환경에 견딜 수 있도록 특수 설계된 합금강(Sour Service용 재료)을 선택해야 합니다. 일반 탄소강보다 비용은 높지만, 사고 예방을 위한 필수적인 투자입니다.

Q: NACE 표준이란 정확히 무엇인가요?

A: NACE(국제부식공학회)에서 발행한 표준으로, 석유 및 가스 생산 설비에서 황화수소 환경에 노출되는 금속 재료의 선정과 관리에 대한 전 세계적인 가이드라인입니다. 이 분야의 성경과도 같은 존재이므로 반드시 참고해야 합니다.

SSC는 단순히 금속이 부식되는 현상이 아니라, 재료 과학과 역학, 화학이 얽힌 복잡한 문제입니다. 하지만 그 메커니즘을 이해하고 올바른 재료 선택과 설계, 그리고 정기적인 점검을 수행한다면 충분히 통제 가능한 위험입니다. 설비의 안전은 결국 작은 디테일을 챙기는 것에서 시작된다는 점을 기억하시기 바랍니다.
