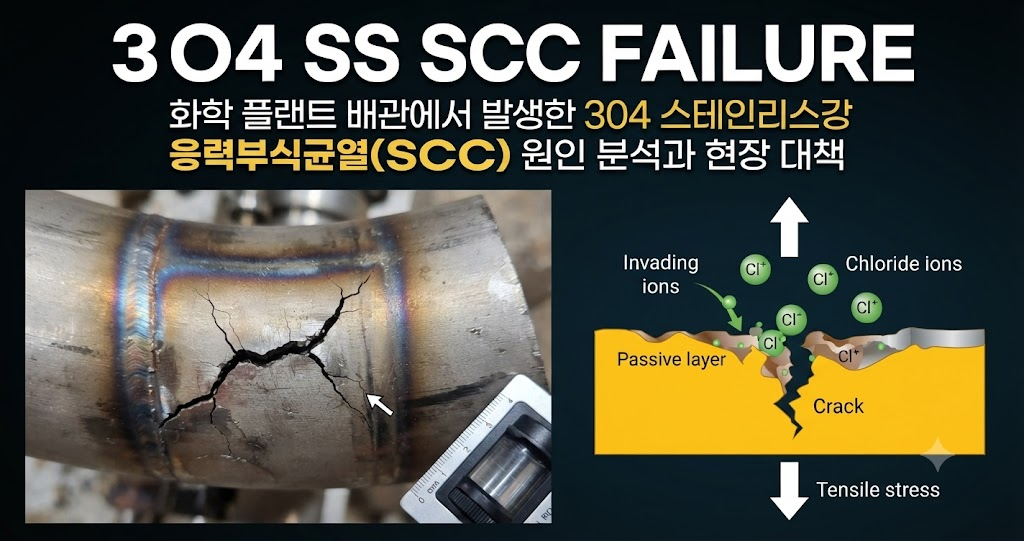

화학 플랜트 배관에서 발생한 304 스테인리스강 응력부식균열(SCC) 원인 분석과 현장 대책

화학 플랜트의 숨은 위협 스테인리스강 응력부식균열 이해하기

화학 공장이나 정유 공장을 방문해보면 수많은 은빛 배관들이 복잡하게 얽혀 있는 것을 볼 수 있습니다. 이 배관들은 고온 고압의 위험물질을 안전하게 운송하는 플랜트의 혈관 역할을 합니다. 그중에서도 304 스테인리스강은 가성비가 뛰어나고 가공성이 좋아 가장 널리 사용되는 금속 재질입니다. 하지만 이 튼튼해 보이는 금속에도 치명적인 약점이 존재합니다. 바로 오늘 이야기할 응력부식균열입니다.

배관이 갑자기 터지거나 미세한 틈으로 유독성 물질이 새어 나오는 사고는 공장 전체를 멈추게 할 뿐만 아니라 작업자의 안전을 위협하는 대형 재해로 이어질 수 있습니다. 겉보기에는 멀쩡해 보이던 배관이 내부에서부터 조용히 부서져 나가는 이 현상은 화학 플랜트 엔지니어들과 현장 관리자들에게 가장 골치 아픈 골칫거리 중 하나입니다. 이번 글에서는 304 스테인리스강에서 왜 이런 현상이 발생하는지 그 원인을 파헤치고 현장에서 바로 적용할 수 있는 실질적인 대책을 나누어 보겠습니다.

응력부식균열이 무엇이고 왜 발생하는가

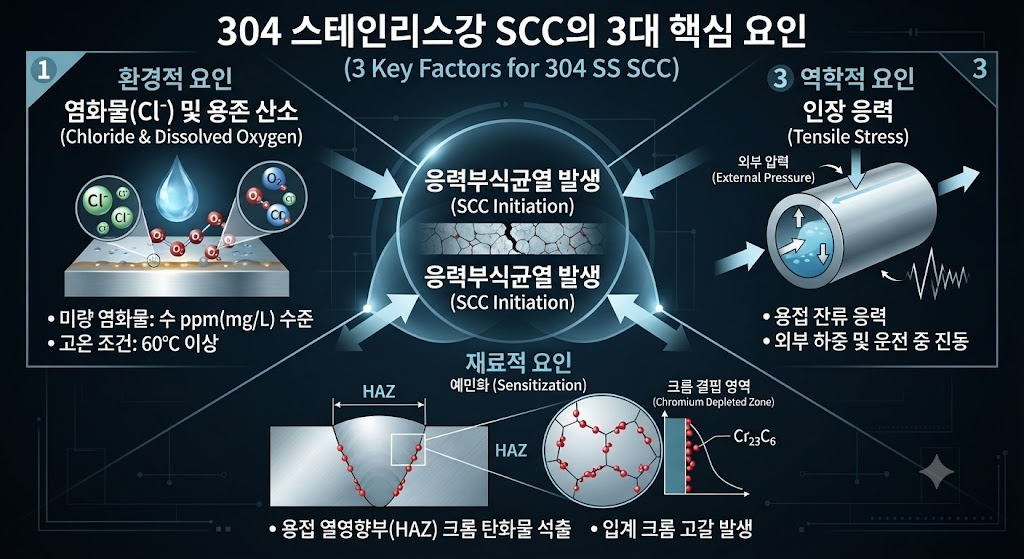

응력부식균열은 영어로 Stress Corrosion Cracking이라고 부르며 줄여서 SCC라고 통칭합니다. 이 현상은 이름에서 알 수 있듯이 세 가지 조건이 동시에 충족될 때만 발생합니다. 첫째는 금속 재질의 취약성이고 둘째는 인장 응력이며 셋째는 부식성 환경입니다. 이 세 가지 요소 중 하나라도 빠지면 균열은 일어나지 않습니다.

화학 플랜트 환경을 살펴보면 이 세 가지 조건이 너무나 쉽게 조성됩니다. 304 스테인리스강은 염화물이 존재하는 환경에 매우 취약합니다. 여기에 배관을 용접하거나 설치할 때 생기는 잔류 응력이나 내부 유체의 압력으로 인한 인장 응력이 작용합니다. 마지막으로 플랜트 내부를 순환하는 공정 유체나 세척수 등에 미량의 염화물이 포함되어 있다면 완벽한 부식 삼박자가 완성되는 것입니다.

놀라운 점은 부식성 환경이나 응력 단독으로는 금속이 그렇게 쉽게 망가지지 않는다는 사실입니다. 평범한 환경에서는 잘 버티던 배관이 미세한 인장력을 받고 있을 때 염화물 이온을 만나면 금속 내부의 결정립계를 따라 균열이 아주 빠른 속도로 파고들어 갑니다. 겉으로는 멀쩡해 보이지만 내부 구조가 이미 무너져 내려 어느 순간 갑자기 툭 부러지는 파국적인 파괴를 일으키는 것이 이 현상의 가장 무서운 특성입니다.

304 스테인리스강이 가진 특성과 오해

많은 현장 작업자들과 초보 엔지니어들이 범하는 가장 흔한 오해 중 하나는 스테인리스강은 절대 녹슬지 않는다는 믿음입니다. 영어 단어인 스테인리스가 붉은 녹이 슬지 않는다는 뜻을 담고 있기 때문에 생기는 오해입니다. 하지만 이는 산소와 만나 얇은 부동태 피막을 형성하여 일반적인 부식을 막아준다는 의미일 뿐 화학적으로 완벽한 불참여 물질이라는 뜻이 아닙니다.

304 스테인리스강은 크롬과 니켈이 주성분인 오스테나이트계 합금입니다. 이 재질은 일반적인 대기 환경이나 물에서는 뛰어난 내식성을 자랑하지만 염화물 앞에서는 무력해집니다. 특히 섭씨 60도 이상의 온도가 유지되는 환경에서 미량의 염화물과 인장 응력이 만나면 부동태 피막이 국부적으로 파괴되면서 응력부식균열이 급격히 진행됩니다.

또 다른 오해는 두꺼운 배관을 쓰면 이 문제를 해결할 수 있다는 생각입니다. 물론 두께가 두꺼우면 관통하는 데 시간이 조금 더 걸릴 뿐 근본적인 해결책이 되지 못합니다. 균열은 화학적인 성질과 미세조직의 문제로 발생하므로 두께로 버티는 것은 한계가 있으며 오히려 경제적인 손실만 키우게 됩니다.

현장에서 발견되는 주요 발생 유형과 사례

화학 플랜트 현장에서 304 스테인리스강 배관의 균열을 추적해보면 몇 가지 공통적인 패턴을 발견할 수 있습니다. 이러한 유형들을 미리 알고 있으면 예방과 진단에 큰 도움이 됩니다.

• 용접부 열영향부 균열은 가장 흔하게 발생하는 유형으로 용접 과정에서 생긴 열로 인해 조직이 변화하고 응력이 집중되는 곳에 염화물이 침투하여 발생합니다

• 보온재 하부 부식은 외부에서 유입된 빗물이나 습기에 포함된 염분이 보온재 내부에 갇히면서 배관 표면을 부식시키고 응력과 결합해 균열을 일으킵니다
• U자형 벤딩 부위 응력 집중은 배관을 꺾어 만든 곡선부에 항상 인장 응력이 걸려 있어 염화물 환경에 노출될 경우 쉽게 파열되는 형태입니다
• 시운전 중 화학 세정 잔류물로 인한 사고는 배관 내부를 청소할 때 사용한 염산이나 세척액이 완전히 제거되지 않아 가동 중에 균열을 유발하는 경우입니다

비용 효율적인 예방과 현장 대책 수립하기

플랜트 운영자 입장에서 가장 중요한 것은 사고를 미연에 방지하면서도 유지보수 비용을 최소화하는 것입니다. 비싼 특수 합금으로 전부 교체하는 것은 예산상 불가능한 일이므로 현실적이고 가성비 높은 대책들을 조합해서 적용해야 합니다.

가장 먼저 실천할 수 있는 비용 효율적인 방법은 철저한 수질 관리와 청결 유지입니다. 공정 유체나 세척수에 포함된 염화물 이온의 농도를 엄격하게 모니터링하고 허용 기준치 이하로 관리하는 것만으로도 부식 확률을 대폭 낮출 수 있습니다. 특히 해안가에 위치한 플랜트라면 대기 중의 염분이 바람을 타고 날아와 배관에 붙지 않도록 주기적인 세척을 시행하는 것이 좋습니다.

설계 및 시공 단계에서의 노력도 필수적입니다. 배관을 가공할 때 발생하는 잔류 응력을 해소하기 위해 적절한 열처리 공정을 거치고 가급적 용접 개소를 줄이는 설계가 필요합니다. 이미 설치된 배관이라면 표면을 매끄럽게 연마하여 응력이 집중될 수 있는 미세한 흠집이나 거친 면을 제거하는 기계적 처리가 큰 도움이 됩니다.

보온재 관리 역시 놓치지 말아야 할 포인트입니다. 보온재 내부에 수분이 스며들지 않도록 방수 처리를 철저히 하고 염분이 없는 실리카계 보온재를 선택하는 것이 현장 실무에서 가장 추천되는 방법입니다. 정기적인 비파괴 검사를 통해 배관 표면의 미세한 이상을 조기에 발견하는 것도 대형 사고를 막는 가장 현명한 투자입니다.

재질 변경이 불가피할 때의 대안 선택

현장 환경이 너무 가혹해서 304 스테인리스강으로는 도저히 응력부식균열을 막을 수 없는 구간이 존재합니다. 이럴 때는 비용이 조금 더 들더라도 더 우수한 내식성을 가진 재질로 업그레이드하는 것이 장기적으로 훨씬 경제적입니다.

304 스테인리스강의 대안으로 가장 먼저 고려되는 것은 316 스테인리스강입니다. 316 재질에는 몰리브덴이 소량 첨가되어 있어 염화물에 대한 저항성이 304에 비해 훨씬 뛰어납니다. 가격 차이도 그리 크지 않아 가성비 좋은 업그레이드 옵션으로 널리 쓰입니다.

더욱 가혹한 환경이라면 듀플렉스 스테인리스강이나 티타늄 같은 고성능 합금을 고려해야 합니다. 듀플렉스는 오스테나이트와 페라이트 조직이 섞여 있어 강도가 매우 높으면서도 응력부식균열에 대한 저항성이 탁월하여 최근 화학 플랜트에서 각광받고 있습니다. 초기 투자 비용은 비싸지만 플랜트의 수명을 연장하고 가동 중단 사고를 예방하는 효과를 생각하면 충분히 타당한 선택이 될 수 있습니다.

전문가들이 전하는 실무 조언과 유지보수 팁

현장에서 수많은 부식 사고를 해결해 온 베테랑 엔지니어들은 작은 습관의 차이가 플랜트의 운명을 바꾼다고 조언합니다. 첫째도 관리이고 둘째도 관리라는 점을 강조합니다. 현장 관리자가 반드시 기억해야 할 실무 팁들을 정리해 보았습니다.

1. 현장 입고되는 모든 배관 자재에 대해 재질 성분 분석표를 꼼꼼히 확인하고 불량 자재가 섞이지 않도록 자재 이력 추적 시스템을 철저히 구축하세요
2. 용접 작업 시 반드시 검증된 용가재를 사용하고 용접 후 잔류 응력을 완화하기 위한 후열처리 지침을 엄격하게 준수하세요
3. 비파괴 검사 주기를 설정할 때 과거 사고 이력이 있거나 응력이 집중되는 취약 구간을 집중 모니터링 대상으로 지정하여 효율적인 점검을 진행하세요
4. 현장 작업자들이 배관 표면에 흠집을 내거나 철분이 포함된 공구를 사용하여 탄소강 성분이 묻어나지 않도록 작업 표준을 교육하고 관리하세요
5. 플랜트 가동 중지나 정비 기간을 활용하여 보온재를 일부 해체하고 배관 외면의 부식 상태를 직접 눈으로 확인하는 샘플링 검사를 정례화하세요

자주 묻는 질문

304 스테인리스강 배관과 응력부식균열에 대해 현장 실무자들이 가장 궁금해하는 내용들을 모아 명확한 답변을 드립니다.

304 스테인리스강 배관에 녹이 전혀 안 슬었는데 왜 균열이 생기나요

응력부식균열은 일반적인 붉은 녹이 넓게 퍼지는 부식과 다릅니다. 표면은 깨끗해 보이지만 눈에 보이지 않는 미세한 염화물과 내부에서 당기는 힘이 만나면 금속 조직 내부를 파고들며 좁고 깊게 균열이 진행되기 때문에 겉모습만으로는 판단하기 어렵습니다.

바닷가 근처에 공장이 없는데도 이 균열이 발생할 수 있나요

해안가 인근이 아니더라도 화학 플랜트 공정에서 사용하는 냉각수나 원료, 심지어 단열재 자체에 포함된 염소 성분 때문에 충분히 발생할 수 있습니다. 또한 공장 내 다른 공정에서 날아온 비산 부식물질이 원인이 되기도 하므로 안심할 수 없습니다.

이미 균열이 발생한 배관을 용접해서 수리해도 안전한가요

응력부식균열이 발생한 부위를 단순하게 그라인딩하고 땜질식으로 용접하는 것은 임시방편일 뿐입니다. 이미 금속 전체가 취해 있는 환경이거나 응력 요인이 제거되지 않았다면 용접 부위 주변으로 균열이 다시 터져 나올 확률이 매우 높으므로 해당 구간을 통째로 교체하는 것이 안전합니다.

플랜트 가동 중단 없이 균열을 미리 진단할 수 있는 방법이 있나요

최근에는 음향방출 검사 기법이나 초음파 유도초음파 검사 같은 첨단 비파괴 검사 기술이 발전하여 배관을 뜯지 않고도 내부의 미세 균열 신호를 감지해내는 것이 가능합니다. 정기적인 예방 정비 계획에 이러한 첨단 진단 기법을 도입하는 것을 추천합니다.
