1. 탱크 벽면에 녹슨 띠가 생겼다: 수면선 부식이 액면 근처에 집중된 이유
탱크 벽면에 액면을 따라 녹슨 띠가 생겼습니다. 탱크 수면선 부식이 특정 높이에 집중되는 이유를 산소 농도 차이, 액면 변화, 도막 손상과 UT 검사 결과를 통해 추적해봅니다.

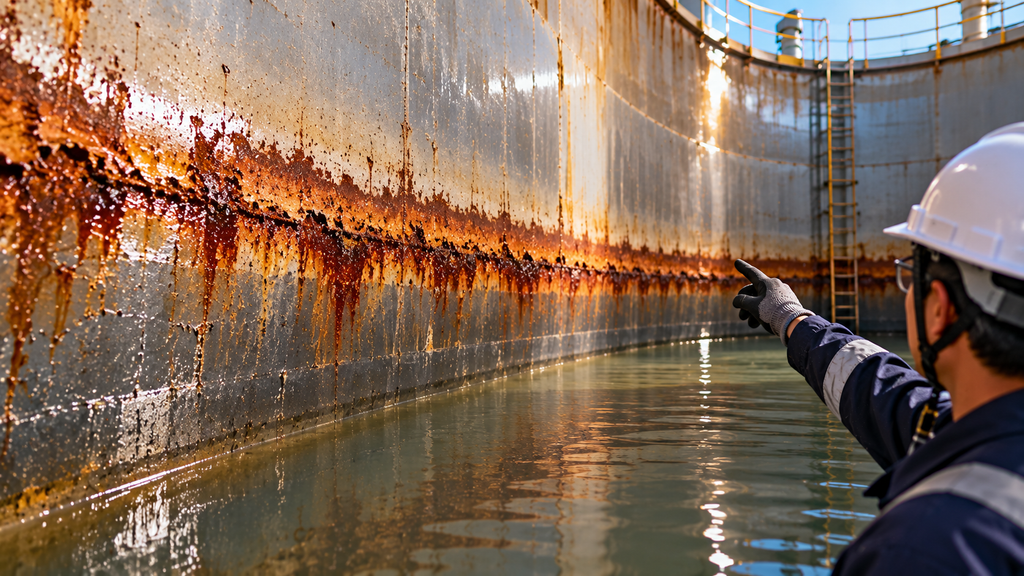

저장탱크 내부를 점검하다 보면 이상한 부식 흔적을 만날 때가 있습니다.
바닥 전체가 심하게 녹슨 것도 아니고, 탱크 벽 전체가 균일하게 얇아진 것도 아닙니다.
그런데 평소 액면이 형성되는 높이를 따라 붉은 갈색의 부식 흔적이 띠처럼 이어져 있습니다.
“물속에 잠긴 부분이 더 많이 녹슬어야 하는 것 아닌가?”
처음 보면 그렇게 생각하기 쉽습니다.
하지만 물과 공기가 만나는 경계에서는 산소 공급조건이 달라질 수 있습니다. 금속 표면에서 이런 산소 농도 차이가 형성되면 국부적인 전기화학적 환경도 달라집니다. AMPP 역시 산소 농도 차이로 형성되는 농도차 전지를 differential aeration cell로 정의하고 있습니다. AMPP
이번에는 가상의 탄소강 저장탱크에서 발견된 탱크 수면선 부식을 따라가 보겠습니다.
1. 탱크 수면선 부식, 녹의 높이가 액면 기록과 비슷했다
가상의 탄소강 저장탱크를 내부 검사했다고 가정해보겠습니다.
탱크 벽면에는 보호도장이 적용되어 있었지만 특정 높이를 따라 도막 들뜸과 붉은 부식생성물이 발견됐습니다.
UT 측정값도 비교해봤습니다.
| 검사 위치 | 가상 측정두께 | 관찰 상태 |
|---|---|---|
| 액면보다 1 m 위 | 7.7 mm | 비교적 양호 |
| 액면 바로 위 | 7.4 mm | 일부 변색 |
| 액면 경계부 | 5.6 mm | 부식 집중 |
| 액면 아래 300 mm | 6.4 mm | 부분 부식 |
| 액면보다 1 m 아래 | 7.1 mm | 비교적 균일 |
※ 수치는 원인을 설명하기 위한 가상 사례이며 실제 설비 데이터가 아닙니다.
최소두께는 5.6 mm였습니다.
그런데 숫자보다 더 흥미로운 것은 위치입니다.
운전기록에서 확인한 평상시 액면 높이와 부식이 집중된 띠의 높이가 거의 일치했습니다.
이 정도면 단순한 전체 내부부식보다 액면 변화와 산소 공급조건을 먼저 살펴볼 필요가 있습니다.
2. 같은 물인데 산소 조건은 같지 않을 수 있다
탱크 내부의 물을 하나의 균일한 환경이라고 생각하기 쉽습니다.
실제로는 그렇지 않을 수 있습니다.
공기와 가까운 액면 부근과 깊이 잠긴 부분은 산소 공급조건이 달라질 수 있으며, 교반·온도·수질 등에 따라서도 용존산소 분포가 달라집니다.
AMPP는 산소 농도가 서로 다른 금속 표면 사이에 **산소 농도차 전지(Oxygen Concentration Cell)**가 만들어질 수 있다고 설명합니다. 산소가 상대적으로 부족한 영역은 양극적 거동을 하면서 국부적인 금속 용해가 촉진될 수 있습니다. Protect & Perform
다만 여기서 중요한 점이 하나 있습니다.
“수면선이니까 무조건 산소 농도차 부식이다”라고 단정하면 안 됩니다.
실제 부식속도는 pH, 온도, 염화물, Deposit, 미생물, 유속, 보호도막 등의 영향을 함께 받기 때문입니다. Protect & Perform
3. 액면이 계속 움직이면 부식 띠도 넓어질 수 있다
현실의 저장탱크에서 액면은 항상 같은 높이에 머무르지 않습니다.
물을 사용하면 내려가고 다시 채우면 올라갑니다.
예를 들어 정상운전 액면이 4.5~5.5 m 사이에서 반복적으로 움직인다고 생각해보겠습니다.
그렇다면 탱크 벽면의 일정 구간은 계속해서
침수 → 액면 노출 → 대기 노출 → 다시 침수
과정을 반복하게 됩니다.
이런 Wet-Dry 환경에서는 도막 상태도 중요합니다.
도막에 작은 결함이 생기면 물과 산소가 금속 표면에 접근할 수 있고, 반복적인 액면 변화가 특정 높이에 집중된다면 손상 역시 띠 형태로 나타날 가능성을 검토해야 합니다.
따라서 탱크 수면선 부식을 조사할 때는 현재 액면만 보는 것이 아니라 과거 운전기록의 최고액면·최저액면·평균 운전액면까지 비교하는 것이 좋습니다.
4. 녹슨 띠를 발견했다면 먼저 높이를 측정한다
현장에서 수면선 형태의 부식을 발견하면 바로 UT부터 시작하고 싶을 수 있습니다.
하지만 먼저 해야 할 일이 있습니다.
부식 띠의 높이를 기록하는 것입니다.
예를 들어 탱크 바닥에서 4.8~5.4 m 구간에 부식이 집중되어 있다면 운전팀의 액면 기록과 비교합니다.
| 확인자료 | 확인 목적 |
|---|---|
| 현재 액면 | 검사 당시 조건 |
| 평상시 운전액면 | 반복 노출 위치 |
| 최고 액면 | Wet-Dry 범위 상단 |
| 최저 액면 | 반복 노출 범위 하단 |
| 급수·배출 주기 | 액면 변화 빈도 |
| 내부도장 이력 | 보호막 열화 가능성 |
부식 위치와 실제 운전조건이 맞아떨어진다면 원인 분석의 중요한 단서가 됩니다.
반대로 액면과 전혀 관계없는 위치에서 부식이 나타난다면 다른 메커니즘도 함께 검토해야 합니다.
5. 부식생성물 아래도 확인해야 한다
수면선 주변에 두꺼운 녹이나 Deposit이 형성됐다면 겉모습만 보고 판단하기 어렵습니다.
Deposit 아래에서는 외부의 물과 다른 국부환경이 형성될 수 있습니다.
AMPP 자료에서도 불균일한 Scale이나 Deposit은 산소 공급 차이와 국부적인 환경 변화를 만들어 Under-Deposit Corrosion을 촉진할 수 있다고 설명합니다. Protect & Perform
또 미생물이나 침전물이 관여할 가능성도 상황에 따라 검토해야 합니다. 실제 AMPP가 소개한 저장탱크 손상 사례에서도 Deposit과 미생물 활동, 수분 유입 등이 복합적으로 작용하면서 차등 산소 환경과 국부부식이 나타났습니다. Protect & Perform
따라서 녹을 제거한 뒤 금속표면을 직접 확인하고 필요하면 UT Mapping으로 범위를 파악하는 편이 좋습니다.

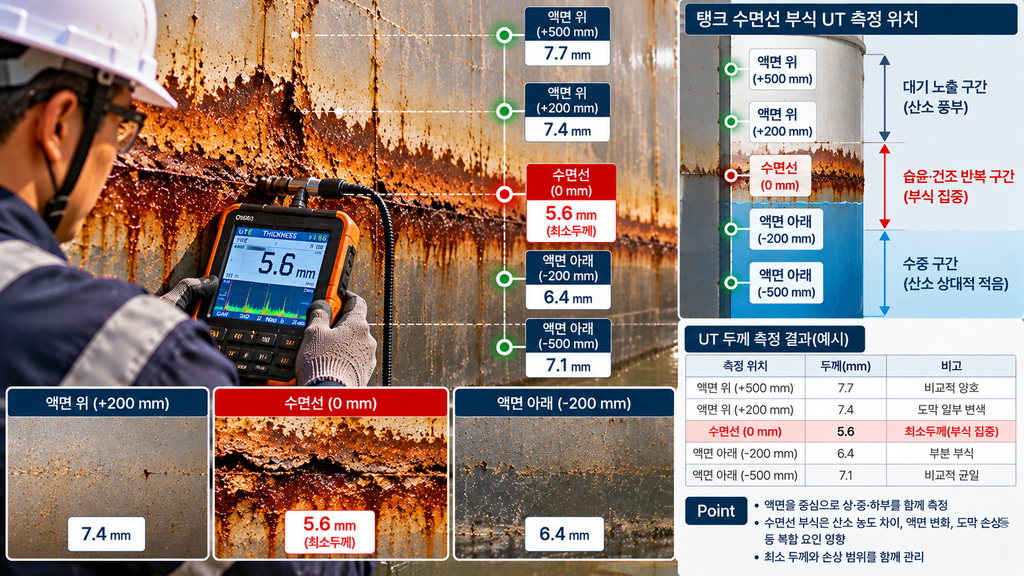

6. 한 점의 최소두께보다 띠 전체를 확인한다
가상의 검사에서 최소두께가 5.6 mm라고 하겠습니다.
그런데 한 점만 측정했다면 그 값이 가장 심한 위치인지 알 수 없습니다.
수면선 형태의 손상에서는 수평 방향과 높이 방향을 함께 Mapping하는 것이 유용합니다.
예를 들어 액면 기준으로 +500 mm, +200 mm, 0 mm, -200 mm, -500 mm 위치를 정하고 탱크 둘레 방향으로 측정점을 확대합니다.
그러면 단순히
“5.6 mm가 나왔다”
에서 끝나는 것이 아니라,
“평균 액면을 중심으로 약 600 mm 폭의 부식대가 형성됐다”
처럼 손상의 형태를 기록할 수 있습니다.
이 차이가 다음 검사에서 상당히 중요합니다.
7. 다음 검사에서는 같은 위치를 다시 측정한다
두께 데이터는 한 번 측정하고 끝내기보다 시간에 따른 변화를 확인할 때 가치가 커집니다.
예를 들어 동일 측정점이 과거 7.2 mm → 6.5 mm → 현재 5.6 mm로 변했다면 단순한 현재 두께뿐 아니라 열화 추세를 검토할 수 있습니다.
이 부분은 이전에 작성한 탄소강 냉각수 배관의 부식속도 0.1 mm/y와 0.5 mm/y는 무엇이 다른가: 잔존수명 계산 실무에서 설명한 부식속도와 두께 추세 개념과도 연결됩니다.
다만 탱크 수면선 부식처럼 국부적인 손상은 평균값만으로 판단하지 말고 최소두께와 손상범위를 함께 기록하는 것이 좋습니다.
8. 오늘의 핵심 정리
탱크 벽면에 수평으로 긴 녹 띠가 생겼다면 단순히 “물이 닿아서 녹슬었다”고 생각하고 끝내기에는 아쉽습니다.
부식 띠의 높이와 운전 액면이 일치하는지, 물속과 액면 부근의 환경이 어떻게 다른지, 도막은 어느 위치에서 손상됐는지, Deposit이 형성됐는지를 연결해서 살펴봐야 합니다.
산소 농도 차이는 국부부식을 설명할 수 있는 중요한 메커니즘 가운데 하나입니다. 다만 실제 수계에서는 산소뿐 아니라 수질·온도·침전물·도막·미생물 등 여러 조건이 함께 부식 거동을 바꿀 수 있습니다. AMP Project
결국 현장에서 던져야 할 질문은 이것입니다.
“왜 녹의 높이가 탱크의 액면 높이와 같을까?”
그 위치 관계를 확인하는 순간 탱크 수면선 부식의 원인 추적이 시작됩니다.
