배관은 멀쩡한데 지지대 아래만 깊게 녹슬었다: Pipe Support 부식을 놓치는 이유
배관 지지대 부식은 왜 Support 접촉부에 집중될까요? 수분 정체, 도막 손상과 CUPS 발생 원인을 추적하고 UT 검사와 재발 방지 방법을 살펴봅니다.
배관 외면을 점검했습니다.

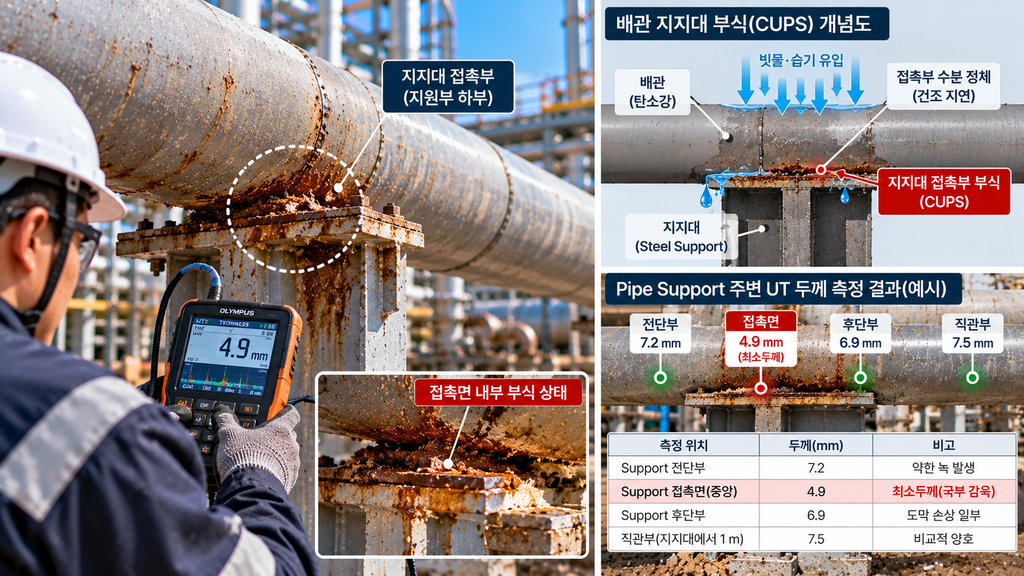

직관부의 도막은 비교적 깨끗하고 눈에 띄는 녹도 많지 않습니다. 그런데 배관이 철제 Support에 닿아 있는 부분을 자세히 살펴보니 가장자리에서 붉은 녹물이 흘러나온 흔적이 보입니다.
UT를 실시하자 더 이상했습니다.
주변 배관은 7 mm 이상이었는데 Support 바로 위쪽에서는 5 mm 이하의 국부 감육이 발견됐습니다.
“비도 똑같이 맞았는데 왜 지지대 아래만 이렇게 심하게 녹슬었을까?”
이런 상황에서 확인해야 할 손상이 배관 지지대 부식, 즉 CUPS(Corrosion Under Pipe Supports)입니다.
Support와 배관 사이의 좁은 접촉면은 눈으로 확인하기 어렵고, 물이 들어가면 쉽게 빠져나가지 못할 수 있습니다. 여기에 도막 손상까지 겹치면 주변과 전혀 다른 국부 부식환경이 만들어질 수 있습니다.
이번 글에서는 가상의 탄소강 배관을 통해 배관 지지대 아래에서만 부식이 집중되는 이유를 추적해보겠습니다.
1. 배관 지지대 부식, 처음 발견한 것은 작은 녹물 자국이었다
가상의 옥외 탄소강 배관을 살펴보겠습니다.
배관은 외부 도장된 상태였고 전체적인 외관은 나쁘지 않았습니다.
그런데 한 Support의 양쪽 가장자리에서 갈색 녹물이 아래로 흘러내린 흔적이 발견됐습니다.
검사 범위를 넓혀보니 결과는 다음과 같았습니다.
| 점검 위치 | 가상 측정두께 | 외관 상태 |
|---|---|---|
| Support에서 1 m 떨어진 직관 | 7.5 mm | 도막 양호 |
| Support 전단부 | 7.2 mm | 약한 녹 |
| Support 접촉부 가장자리 | 5.8 mm | 녹물 흔적 |
| 접촉면 중앙부 | 4.9 mm | 국부 감육 |
| Support 후단부 | 6.9 mm | 일부 도막 손상 |
※ 위 수치는 원인 분석을 위한 가상 자료이며 실제 설비 측정값이 아닙니다.
여기에서 4.9 mm도 중요하지만 더 눈여겨봐야 할 것은 손상 분포입니다.
배관 전체가 균일하게 얇아진 것이 아니라 Support와 맞닿은 좁은 구간에서 두께 감소가 집중됐기 때문입니다.
이제 단순한 대기부식보다 접촉부의 환경을 조사해야 합니다.
2. 왜 Support 아래로 들어간 물은 쉽게 마르지 않을까?
옥외 배관에는 비와 습기가 반복적으로 접촉합니다.
하지만 노출된 직관부는 비가 그친 뒤 공기와 햇빛에 의해 비교적 쉽게 건조될 수 있습니다.
Support 접촉부는 다릅니다.
배관과 지지대 사이에 매우 좁은 틈이 형성되면 물이 모세관 작용 등으로 들어갈 수 있고, 공기 흐름과 증발은 상대적으로 제한될 수 있습니다.
결국 같은 날 비를 맞아도 환경은 달라집니다.
직관부 → 젖음 → 빠른 건조
Support 접촉부 → 물 침투 → 수분 정체 → 건조 지연
AMPP가 부식 방지에서 환경조건, 습도와 염수 노출 등을 중요한 변수로 다루는 것도 이런 이유입니다. AMPP
특히 해안이나 해양환경에서는 염분이 수분과 함께 접촉부에 들어가면 더 공격적인 환경이 만들어질 수 있습니다. AMPP가 현재 개발 중인 CUPS 표준 역시 marine environments의 Pipe Support 부식에 대한 위험기반 관리를 별도로 다루고 있습니다. AMPP
3. 물만의 문제가 아니라 도막이 먼저 상했을 수도 있다
배관 지지대 부식을 볼 때 또 하나 확인해야 할 것이 도막입니다.
배관을 설치하고 운전하는 동안 Support와 배관 사이에서는 하중이 전달됩니다.
열팽창 때문에 배관이 미세하게 이동하거나 진동이 반복되는 조건이라면 접촉부 도막이 주변보다 먼저 손상될 가능성도 검토해야 합니다.
즉,
접촉 → 도막 손상 → 탄소강 노출 → 수분 침투 → 부식 → 부식생성물 축적
이라는 흐름이 만들어질 수 있습니다.
그래서 Support 아래에서 녹이 발견됐다고 해서 단순히 “빗물이 들어가서 그렇다”라고 끝내기보다 접촉부 도막 상태와 배관의 움직임까지 함께 확인하는 편이 좋습니다.
4. 작은 녹물 자국을 그냥 지나치면 안 되는 이유
CUPS의 까다로운 점은 가장 심한 부분이 잘 보이지 않는다는 것입니다.
검사자가 볼 수 있는 것은 Support 가장자리입니다.
정작 배관과 Support가 직접 맞닿아 있는 중앙부는 가려져 있을 수 있습니다.
따라서 다음과 같은 흔적이 있다면 추가 확인 대상으로 보는 것이 좋습니다.
| 외부에서 보이는 단서 | 추가로 확인할 사항 |
|---|---|
| Support 가장자리 녹물 | 접촉면 내부부식 |
| 도막 들뜸 | 하부 수분 존재 여부 |
| Support 상부 부식생성물 | 배관 하부 감육 |
| 물 고임 | 배수상태 |
| 배관 이동 흔적 | 도막 마모 가능성 |
| 한쪽만 심한 녹 | 배관 기울기·수분 이동 |
특히 Support 양쪽에서 부식생성물이 밀려 나오는 모습이 보인다면 눈에 보이는 부분만 Wire Brushing하고 다시 칠하는 것으로 끝내서는 안 됩니다.
보이지 않는 접촉면의 상태가 더 나쁠 가능성을 확인해야 합니다.
5. UT를 어디에 찍느냐가 결과를 바꾼다
여기서 검사방법이 중요해집니다.
Support 주변 직관부만 UT로 측정하고 7.2 mm가 나왔다면 “이상 없음”으로 판단할 수도 있습니다.
하지만 실제 최소두께가 Support 중앙 하부의 4.9 mm라면 완전히 다른 결론이 됩니다.

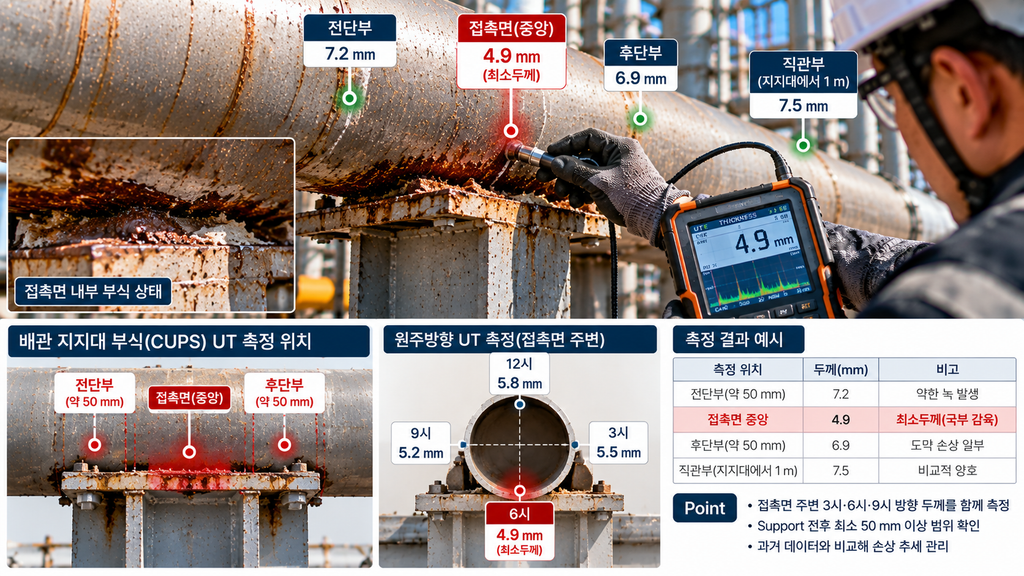

따라서 배관 지지대 부식이 의심되는 경우에는 단순한 한 점 측정보다 접촉부 전후와 원주방향으로 검사 범위를 확장해야 합니다.
예를 들어,
Support 전단 → 가장자리 → 접촉부 → 후단
방향으로 측정하고,
가능한 경우 3시·6시·9시 방향의 두께 변화도 비교합니다.
필요하다면 설비 조건과 안전절차에 따라 배관을 일시적으로 들어 올리거나 Support 구조를 조정해 실제 접촉면을 직접 확인하는 방법도 검토할 수 있습니다.
API 570과 RP 574는 운전 중 배관의 검사, 평가 및 배관 구성품 검사에 관한 기본적인 체계를 제공하며, 현재 두 문서 모두 제5판이 발표되어 있습니다. American Petroleum Institute
6. Support만 새것으로 바꾸면 해결될까?
녹슨 Support를 교체하고 배관을 다시 도장하면 겉보기에는 새것처럼 보입니다.
하지만 같은 구조로 다시 설치한다면 물이 들어가는 조건도 그대로 남을 수 있습니다.
그래서 보수에서는 부식된 철판을 교체하는 것보다 재발조건을 줄이는 것이 중요합니다.
Support 설계와 배관 운전조건에 따라 물이 빠질 수 있는 구조인지, 접촉부 도막을 보호할 수 있는지, 점검할 수 있는 공간이 확보되는지 등을 함께 검토해야 합니다.
단, 배관과 Support 사이에 임의로 고무나 다른 재료를 넣는 방식은 재료 적합성, 하중, 온도, 틈새 수분 및 설계조건에 영향을 줄 수 있으므로 단순한 현장 임시대책으로 적용해서는 안 됩니다.
7. 두께 하나보다 손상 범위를 기록해둔다
가상의 검사에서 최소두께가 4.9 mm였다고 하겠습니다.
그 숫자 하나만 기록하면 다음 검사 때 다시 정확한 위치를 찾기 어려울 수 있습니다.
따라서 Support 번호를 지정하고 손상 위치, 원주방향, 최소두께, 도막 상태와 사진을 함께 기록해 두는 것이 좋습니다.
과거 동일 위치의 측정값이 있다면 두께 변화도 비교할 수 있습니다.
이 부분은 이전에 작성한 탄소강 냉각수 배관의 부식속도 0.1 mm/y와 0.5 mm/y는 무엇이 다른가: 잔존수명 계산 실무에서 설명한 두께 데이터 비교 개념과 연결할 수 있습니다.
다만 국부부식은 평균 두께만으로 손상 정도를 대표하기 어려우므로 가장 깊은 손상과 그 범위를 함께 관리해야 합니다.
8. 오늘의 핵심 정리
배관 지지대 부식은 배관 전체의 상태만 보고 있으면 놓치기 쉬운 국부부식입니다.
직관부 도막이 멀쩡하더라도 Support 접촉부에서는 수분이 오래 남을 수 있고, 도막 손상과 환경조건이 겹치면서 주변보다 심한 부식이 발생할 수 있습니다.
특히 눈에 보이는 녹물은 손상의 전부가 아니라 가려진 접촉면에서 진행되는 부식이 밖으로 드러난 단서일 수 있습니다.
따라서 현장에서 Support 주변에 녹물이 보인다면 이렇게 질문해볼 필요가 있습니다.
“지금 보이는 녹보다 Support 아래에 숨어 있는 부식이 더 심한 것은 아닐까?”
그 질문에서 CUPS 진단이 시작됩니다.
참고자료
- AMPP – SP21633 Corrosion Under Pipe Supports in Marine Environments — CUPS의 위험기반 관리를 위한 AMPP 신규 표준 프로젝트. AMPP
- AMPP – Corrosion Basics — 습도, 염수 노출 등 환경조건과 부식관리의 기본 개념. AMPP
- API – API 570 및 RP 574 제5판 안내 — 운전 중 배관의 검사와 배관 구성품 검사에 관한 최신판 안내.
