평균 두께는 멀쩡한데 왜 누설됐을까? 탄소강 배관의 깊은 Pit과 국부부식 평가

탄소강 냉각수 배관을 UT로 측정했는데 대부분의 두께가 5~6 mm로 양호했습니다.

그런데 몇 달 뒤 배관 한 지점에서 작은 누수가 발견됩니다.

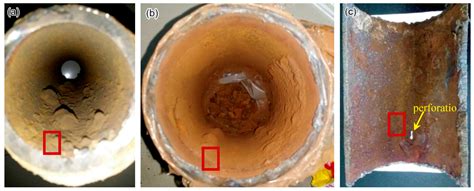

탄소강 배관을 절단해보니 전체가 얇아진 것이 아니라 동전보다 작은 영역에 깊은 Pit 하나가 벽 두께를 거의 관통하고 있었습니다.

이런 손상이 탄소강 배관에서 특히 까다로운 국부부식(Localized Corrosion)입니다.

AMPP는 Pitting을 작은 영역에 공동이나 구멍이 형성되는 국부부식으로 설명하며, 전체 금속손실량이 적더라도 작은 Pit 하나가 설비 전체의 Failure로 이어질 수 있다고 설명합니다.

1. 평균 부식과 국부부식은 완전히 다르게 봐야 한다

일반부식(Uniform Corrosion)은 비교적 넓은 면적에서 금속이 비슷한 속도로 감소합니다.

예를 들어 배관 두께가 여러 위치에서

6.0 → 5.8 → 5.6 → 5.4 mm

처럼 비교적 일정하게 감소한다면 평균 부식속도를 계산하고 그 추세를 이용해 잔존수명을 평가하는 접근이 가능합니다.

하지만 공식은 다릅니다.

탄소강 배관 대부분이 5.5 mm인데 특정 위치에서만

5.5 → 4.2 → 2.8 → 1.1 mm

처럼 깊게 파고들 수 있습니다.

AMPP 역시 일반부식은 비교적 균일한 감육이기 때문에 수명 예측이 상대적으로 용이하지만, Pitting은 탐지·예측·설계 대응이 더 어렵다고 설명합니다.

따라서 탄소강 배관에서 평균 두께만 관리하면 가장 위험한 한 점을 놓칠 수 있습니다.

2. Pit은 왜 한곳으로 깊게 들어갈까?

탄소강 배관 냉각수 계통의 표면 상태는 실제로 완벽하게 균일하지 않습니다.

산화물, 침전물, 수질, 용존산소, 유속, 미생물과 표면상태가 위치마다 달라질 수 있습니다.

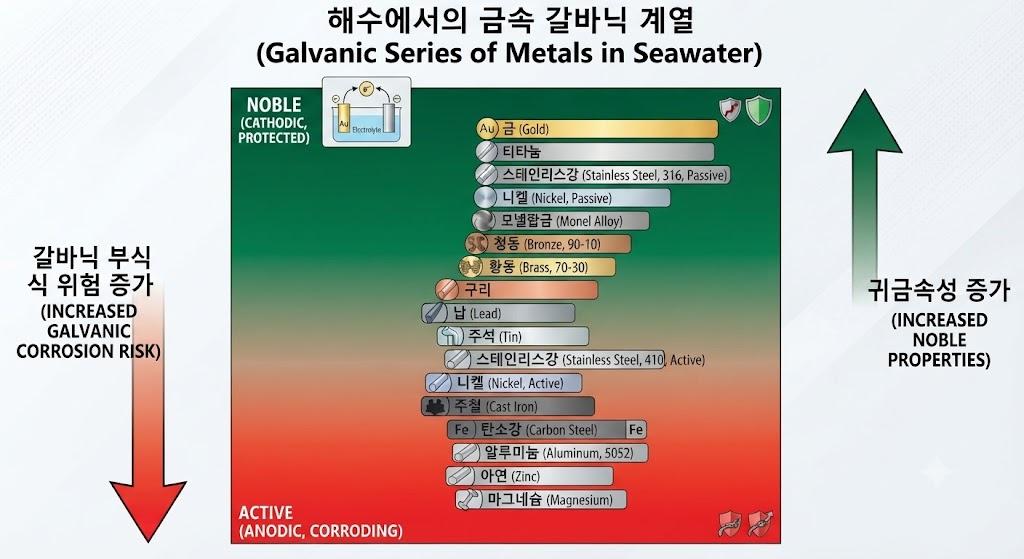

어떤 작은 영역이 상대적으로 Anode가 되고 주변의 넓은 표면이 Cathode 역할을 하면 좁은 Anodic Area에 금속용출이 집중될 수 있습니다.

그 결과 전체 탄소강 배관이 조금씩 얇아지는 대신 특정 위치에서 깊은 Pit이 성장할 수 있습니다.

AMPP는 Pitting의 개시 요인으로 보호피막의 국부 손상, 수질조건, 코팅 결함 및 금속조직의 불균일성 등을 제시합니다.

여기에서 중요한 것은 Pit이라는 형태 자체가 최종 원인은 아니라는 것입니다.

Pit을 발견했다면 다음 질문은

“공식이 생겼다.”

가 아니라

“왜 하필 이 위치에서 국부적인 부식전지가 만들어졌는가?”

가 되어야 합니다.

3. 냉각수 배관에서는 Deposit 아래를 먼저 살펴본다

산업용 냉각수 배관에서 깊은 Pit이 발견됐다면 저는 먼저 주변에 Deposit이나 Tubercle이 있었는지를 확인하겠습니다.

Deposit 아래에서는 외부 Bulk Water와 다른 국부환경이 만들어질 수 있습니다.

산소농도, pH, 이온농도와 미생물 활동 등이 달라지면서 작은 Anodic Site가 형성될 가능성이 있기 때문입니다.

특히 저유속 구간, Dead Leg, 배관 저점부, 침전물이 쌓이기 쉬운 위치에서 Pit이 집중된다면 단순한 수질분석 결과만 봐서는 원인을 놓칠 수 있습니다.

이 부분은 9번에서 수정할 Under-Deposit Corrosion과 직접 연결됩니다.

다만 이번 글에서는 UDC의 메커니즘보다 Pit이 만들어진 뒤 배관 건전성을 어떻게 평가할 것인가에 집중하겠습니다.

4. 평균 부식속도가 낮다고 안심하면 안 되는 이유

예를 하나 들어보겠습니다.

아래 숫자는 이해를 위한 가상 사례입니다.

측정 항목	결과
공칭두께	7.1 mm
일반부 평균두께	6.4 mm
평균 감육량	0.7 mm
가장 깊은 Pit 잔존두께	2.3 mm
운전기간	6년

평균값만 보면 6년 동안 0.7 mm 감소했으므로 약 0.12 mm/y 수준으로 보입니다.

이 숫자만 보면 급박해 보이지 않을 수도 있습니다.

그러나 실제 탄소강 배관의 가장 깊은 Pit 위치에는 2.3 mm밖에 남지 않았습니다.

이것이 평균 부식속도와 국부부식 평가를 분리해야 하는 이유입니다.

AMPP는 공식 침투속도가 일반부식 속도의 10배를 넘을 수도 있다고 설명합니다.

💭 제가 이 데이터를 받았다면 0.12 mm/y라는 평균값보다 2.3 mm가 남은 위치가 어디인지부터 확인할 것입니다.

탄소강 배관은 평균 두께에서 먼저 누설되는 것이 아니라 가장 취약한 위치에서 먼저 실패하기 때문입니다.

5. Pit Depth를 제대로 측정해야 한다

공식이 의심되는 배관에서는 단순 Spot UT 몇 점만 측정하는 것으로 부족할 수 있습니다.

예를 들어 12시, 3시, 6시, 9시 방향에서 각각 한 점씩 측정했는데 깊은 Pit이 그 측정점 사이에 존재한다면 어떻게 될까요?

UT 결과는 모두 정상인데 실제로는 그 사이에 최소잔존두께가 존재할 수 있습니다.

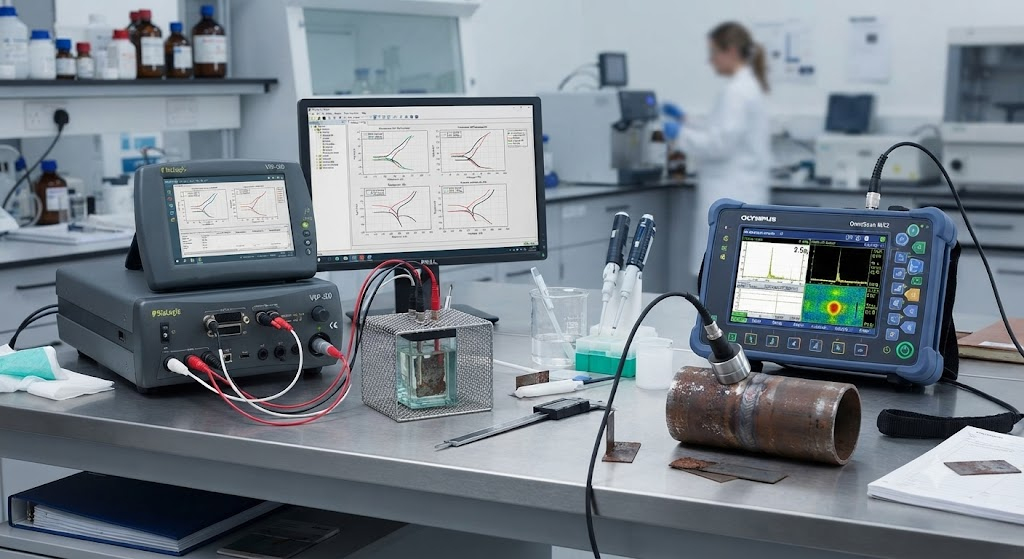

따라서 국부부식이 확인된 영역에서는 보다 촘촘한 UT Grid/Thickness Mapping이 필요할 수 있습니다.

손상부를 개방할 수 있다면 표면 청소 후 Pit Gauge 등을 이용한 직접적인 Pit Depth 측정도 도움이 됩니다.

그리고 중요한 것은 부식생성물을 제거하기 전과 후의 상태를 모두 기록하는 것입니다.

AMPP의 부식 Coupon 관련 표준에서도 일반부식률과 Pitting Rate를 구분하고, 세척 전후 사진과 부식 Morphology 기록의 중요성을 강조하고 있습니다.

6. Pitting Factor는 무엇을 보여줄까?

국부부식 정도를 이해하는 지표 가운데 하나가 Pitting Factor입니다.

AMPP는 이를 대략 다음 개념으로 정의합니다.

Pitting Factor = 가장 깊은 Pit 깊이 ÷ 평균 침투량

예를 들어 평균 감육 깊이가 0.5 mm인데 최대 Pit Depth가 3.0 mm라면,

Pitting Factor = 3.0 ÷ 0.5 = 6

이 됩니다.

값이 클수록 평균적인 부식보다 특정 위치의 침투가 훨씬 깊다는 뜻입니다.

하지만 이것 역시 단독으로 배관의 사용 가능 여부를 결정하는 숫자는 아닙니다.

Pit의 길이와 폭, 군집 여부, 서로 연결된 Pit, 배관 직경과 두께, 압력과 재료강도 등을 함께 봐야 하기 때문입니다.

7. Pit이 발견되면 단순 잔존수명 공식만 적용하면 될까?

여기에서 1번 글과 중요한 차이가 생깁니다.

일반적인 감육에서는

Remaining Life ≈ (현재두께 – 최소허용두께) ÷ Corrosion Rate

와 같은 개념이 유용할 수 있습니다.

하지만 깊은 국부 Pit에 이 계산을 그대로 적용해

“2년 남았다.”

라고 단정하는 것은 위험할 수 있습니다.

국부부식은 시간에 따라 항상 일정한 속도로 성장한다고 보장할 수 없고 Pit의 형상과 분포도 구조건전성에 영향을 주기 때문입니다.

그래서 깊은 국부 감육이 발견된 압력설비에서는 단순 평균 부식속도 계산을 넘어 적용 가능한 코드와 Fitness-For-Service(FFS) 평가가 필요할 수 있습니다.

이때 중요한 것은 “Pit이 몇 mm인가?” 하나가 아니라 그 Pit이 현재 운전조건에서 구조적으로 허용 가능한가입니다.

8. 작은 Pit이 균열의 시작점이 될 수도 있다

Pit의 위험은 관통누설에서 끝나지 않습니다.

Pit 바닥은 형상적으로 응력이 집중될 수 있는 위치입니다.

AMPP도 부식 Pit이 Stress Riser 역할을 하며 Fatigue나 Stress Corrosion Cracking이 Pit 바닥에서 시작될 수 있다고 설명합니다.

따라서 반복 압력이나 진동이 존재하는 배관에서 깊고 날카로운 Pit이 발견됐다면 단순한 두께감소 문제만으로 보지 않는 것이 좋습니다.

특히 Pit 바닥에서 Crack-like indication이 의심된다면 평가 수준이 달라져야 합니다.

9. 깊은 Pit을 발견했다면 원인을 역추적한다

Pit을 제거하거나 배관을 교체하는 것은 결과에 대한 조치입니다.

원인을 해결하지 않으면 새 배관에서도 같은 위치에 문제가 반복될 수 있습니다.

그래서 손상 위치를 먼저 지도처럼 표시합니다.

Dead Leg인가?

배관 저점부인가?

Deposit이 있었는가?

유속이 낮은가?

용존산소와 pH는 어떻게 변했는가?

염화물이나 전도도가 상승한 기간이 있었는가?

미생물 활동 가능성이 있는가?

특히 MIC는 단순히 Pit 모양만 보고 확정해서는 안 됩니다. AMPP도 MIC를 특정 부식 형태 하나로 정의할 수 없으며, 주원인으로 판단하려면 여러 분석자료가 필요하다고 설명합니다.

따라서 “깊은 Pit = MIC”라고 바로 결론 내리는 것도 피해야 합니다.

10. 1번 글과 연결하면 차이가 명확해진다

앞서 수정한 **「탄소강 냉각수 배관의 부식속도 0.1 mm/y와 0.5 mm/y는 무엇이 다른가: 잔존수명 계산 실무」**에서는 UT 두께 변화로 평균적인 부식속도와 잔존수명을 판단하는 방법을 다뤘습니다.

이번 글은 그다음 단계입니다.

평균 부식속도가 낮더라도 Maximum Pit Depth가 크다면 전혀 다른 판단이 필요하다는 것입니다.

즉,

일반부식 → 평균 두께와 Thickness Trend

국부부식 → 최소잔존두께와 Maximum Pit Depth·Morphology

를 중심으로 봐야 합니다.

이 두 가지를 구분할 수 있어야 UT 데이터가 실제 설비 건전성 판단으로 연결됩니다.

👨‍🔬 실무자의 관점

배관 두께 데이터가 수백 개 있어도 가장 위험한 한 점을 측정하지 못했다면 안심할 수 없습니다.

국부부식이 어려운 이유가 바로 이것입니다.

그래서 Pit이 발견된 설비에서는 “평균 두께가 몇 mm인가?”보다 먼저

“가장 얇은 곳은 어디이며, 왜 그곳만 얇아졌는가?”

를 묻는 편이 좋습니다.

이 질문 하나가 단순한 두께측정을 Failure Analysis로 바꿉니다.

오늘의 핵심 정리

탄소강 배관의 국부부식은 넓은 면적에서 발생하는 일반부식과 다르게 평가해야 합니다.

AMPP는 Pitting을 탐지와 예측이 어렵고, 작은 Pit 하나도 전체 설비 Failure로 이어질 수 있는 위험한 국부부식으로 설명합니다.

따라서 냉각수 배관에서 Pit이 발견됐다면

평균 두께 → 최대 Pit Depth → 최소잔존두께 → Pit 분포 → 발생 위치 → Deposit·수질·유동조건 → 구조건전성

순으로 확인하는 것이 좋습니다.

결국 중요한 것은 평균적으로 얼마나 부식됐는지가 아닙니다.

배관에서 가장 위험한 한 점이 얼마나 깊게 진행됐는가.

국부부식 평가에서는 바로 그 지점을 찾아내는 것이 시작입니다.
