1. 용접부 바로 옆에서 균열이 발견됐다: 스테인리스강 HAZ 균열의 원인을 추적해보니
스테인리스강 HAZ 균열은 왜 용접부 바로 옆에서 발생할까요? 304 배관의 잔류응력, 염화물 SCC, PT 검사와 재발 방지 방법을 분석합니다.
스테인리스강 HAZ 균열의 원인을 추적해보다가 용접부를 점검하던 중 용접 비드 자체가 아니라 바로 옆 모재에서 가느다란 균열이 발견된다면 어디부터 조사해야 할까요?
겉으로 보기에는 용접이 잘된 것처럼 보이는데, 정작 용접부 옆에서 균열이 발견되는 경우가 있습니다.
“용접은 제대로 했는데 왜 그 옆에서 문제가 생겼을까?”
이런 상황에서는 용접 비드의 외관만 확인하고 끝내서는 안 됩니다. 용접 과정에서 열의 영향을 받은 영역인 열영향부(Heat-Affected Zone, HAZ)의 조직 변화와 잔류응력, 실제 사용환경을 함께 살펴봐야 합니다.
스테인리스강 HAZ 균열은 하나의 원인으로만 발생하지 않습니다. 용접 중 발생한 균열인지, 운전 중 염화물과 인장응력이 작용해 발생한 응력부식균열(SCC)인지, 혹은 다른 손상 메커니즘인지 구분하는 것이 중요합니다.
이번 글에서는 가상의 304 스테인리스강 배관 점검 사례를 통해 균열의 위치와 형태를 분석하고, 원인을 구분하는 실무적인 접근 방법을 살펴보겠습니다.
1. 스테인리스강 HAZ 균열, 용접 비드 옆에서 발견된 이상
가상의 화학설비 배관을 생각해보겠습니다.

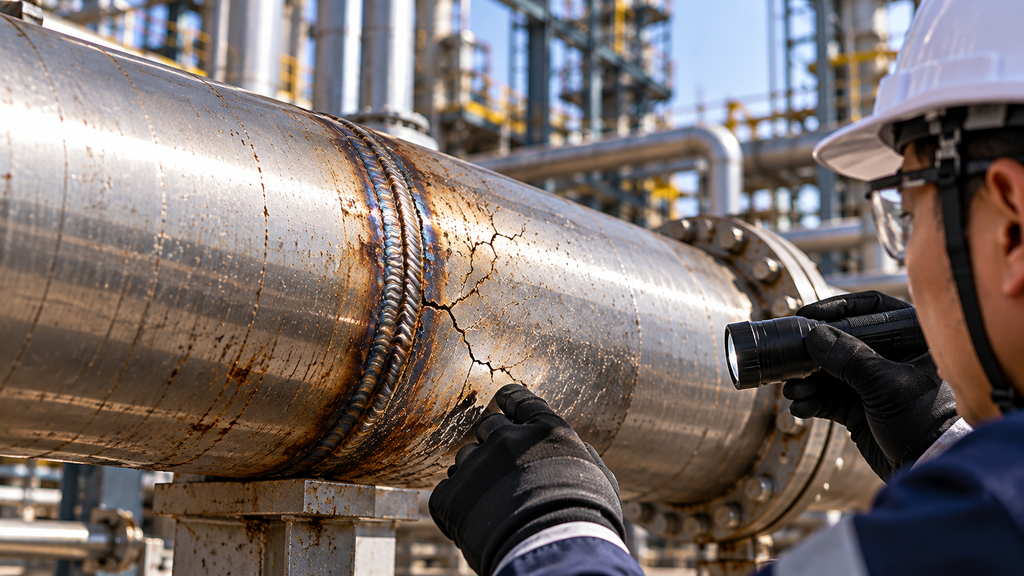

재질은 304 스테인리스강이고, 운전온도는 약 65℃입니다. 정기 점검 중 원주 용접부 옆에서 미세한 선형 지시가 발견됐다고 가정하겠습니다.
| 점검 항목 | 가상 점검 결과 |
|---|---|
| 배관 재질 | 304 스테인리스강 |
| 운전온도 | 약 65℃ |
| 균열 의심 위치 | 원주 용접부 인접 모재 |
| 외관 상태 | 국부 변색 및 미세한 선형 지시 |
| 침투탐상검사(PT) | 용접부 옆 선형 지시 확인 |
| 염화물 환경 | 세척수 및 외부 오염 가능성 조사 필요 |
위 조건은 설명을 위한 가상 사례이며 실제 설비의 점검 기록이 아닙니다.
이 결과만으로 곧바로 SCC라고 결론 내릴 수는 없습니다.
PT에서 나타난 선형 지시는 표면에 열린 불연속부의 존재를 알려줄 뿐, 그것이 어떤 원인으로 발생했는지까지 확정해주지는 않기 때문입니다.
따라서 스테인리스강 HAZ 균열을 조사할 때는 먼저 균열의 위치, 방향, 길이와 용접 이력을 확인해야 합니다.
2. 용접부 옆 HAZ에서는 무엇이 달라질까?

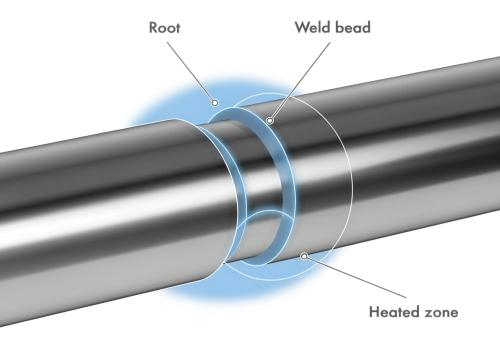

스테인리스강 배관을 용접하면 용접금속뿐 아니라 인접 모재에도 열이 전달됩니다.
이때 모재의 일부는 녹지 않으면서도 용접 열사이클의 영향을 받습니다. 이 영역이 바로 HAZ입니다.
HAZ에서는 최고 도달온도, 고온 노출시간, 냉각속도, 기존 재료의 상태에 따라 조직과 잔류응력 상태가 달라질 수 있습니다.
304 스테인리스강의 경우 특정 열이력에서는 결정립계에 크롬 탄화물이 석출되고 주변에 크롬 결핍 영역이 형성되는 예민화(Sensitization)가 발생할 수 있습니다.
예민화에 의한 손상 과정은 기존에 작성한 「용접부 옆이 먼저 부식됐다면? 304L 배관 HAZ 입계부식 원인과 진단 절차」 글에서도 자세히 다루었습니다.
그러나 예민화에 의한 입계부식과 염화물 응력부식균열은 서로 다른 손상 메커니즘입니다. 실제 설비에서는 관련 현상이 함께 관찰될 가능성도 있으므로 구분이 필요합니다.
또한 용접 후 남는 인장 잔류응력은 특정 환경에서 균열 발생과 성장에 영향을 줄 수 있습니다.
여기서 중요한 사실이 있습니다.
HAZ에 균열이 있다고 해서 반드시 HAZ의 조직 변화만이 원인은 아닙니다. 용접 결함, 운전 중 환경, 진동과 피로, 외부 오염도 함께 조사해야 합니다.
3. 염화물과 잔류응력이 만나면 SCC가 발생할 수 있다
오스테나이트계 스테인리스강은 일반적인 대기환경에서 우수한 내식성을 보이지만, 염화물이 존재하는 특정 조건에서는 응력부식균열이 발생할 수 있습니다.
특히 재료에 인장응력이 존재하고, 온도와 염화물 농도, 수분 조건 등이 균열 발생에 유리하게 작용하면 위험이 커질 수 있습니다.
여기서 인장응력은 반드시 운전압력에 의해서만 발생하는 것은 아닙니다.
용접 후 남아 있는 잔류응력도 영향을 줄 수 있습니다.
예를 들어 배관 외부에 염화물을 포함한 세척수가 반복적으로 묻고 증발한다면 표면에 염류가 농축될 수 있습니다. 이 상태에서 높은 표면온도와 인장응력이 함께 작용하면 외면 SCC를 조사할 필요가 있습니다.
반대로 배관 내부 유체에 염화물이 존재한다면 내면에서 시작된 균열 가능성도 검토해야 합니다.
다만 65℃라는 온도 하나만으로 SCC 발생 여부를 결정할 수는 없습니다. 실제 표면온도, 염화물 농도, 습윤·건조 반복, 응력 상태 등을 함께 확인해야 합니다.
4. 균열 방향과 발생 시점이 중요한 이유
균열이 용접부 주변에서 발견됐을 때는 세 가지 질문부터 해보는 것이 좋습니다.
첫째, 균열은 용접 직후부터 존재했을까요?
둘째, 운전 중 시간이 지나면서 새롭게 발생했을까요?
셋째, 균열은 어떤 방향으로 진행하고 있을까요?
용접 직후 검사에서 발견된 균열이라면 용접 과정의 열균열이나 기타 제작 관련 불연속부를 우선 검토할 수 있습니다.
반면 제작 당시 검사기록에는 없었는데 일정 기간 운전한 뒤 균열이 발견됐다면 운전환경에서 발생한 SCC나 피로균열 등의 가능성을 조사해야 합니다.
균열 방향도 중요한 단서입니다. 배관의 원주방향 또는 축방향으로 나타나는 균열은 응력 방향과 관련될 수 있습니다.
그러나 균열 방향만으로 메커니즘을 확정하는 것은 위험합니다.
분기된 균열 형태가 SCC를 의심하게 하는 단서가 될 수 있지만, 확정하려면 환경자료와 필요 시 금속조직 분석 등을 종합해야 합니다.
5. PT 검사만으로 원인을 판단할 수 있을까?

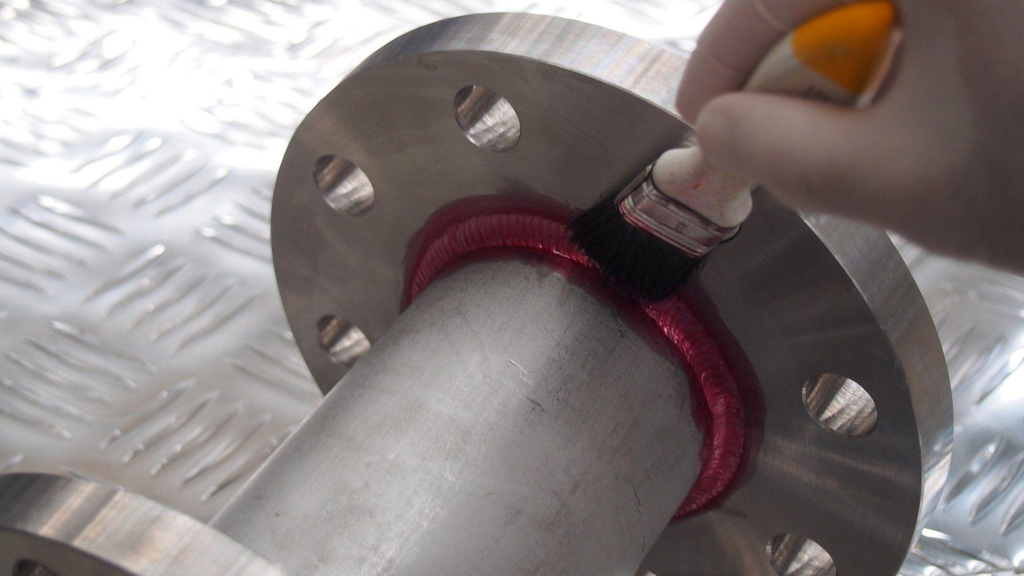

침투탐상검사(PT)는 표면에 열린 균열을 발견하는 데 유용합니다.
하지만 PT 결과는 표면 불연속부의 위치와 형태를 확인하는 자료입니다. 균열의 정확한 깊이나 발생 원인까지 직접 알려주지는 않습니다.
따라서 스테인리스강 HAZ 균열이 의심된다면 검사 목적에 맞춰 추가적인 비파괴검사와 원인 분석을 검토해야 합니다.
| 검사 방법 | 주요 확인 목적 |
|---|---|
| 육안검사(VT) | 변색, 표면 손상, 용접 형상 확인 |
| 침투탐상검사(PT) | 표면 개구 균열 및 선형 지시 확인 |
| 초음파탐상검사(UT) | 적합한 기법으로 내부 불연속부 및 균열 평가 |
| 와전류탐상검사(ET) | 적용 조건에 따라 표면·근표면 결함 평가 |
| 금속조직 분석 | 균열 경로와 조직적 특징 확인 |
특히 오스테나이트계 스테인리스강 용접부는 조직 특성 때문에 초음파 검사에 제약이 있을 수 있습니다. 따라서 검사 절차와 탐촉자, 장비 및 검사자의 적합성을 검토해야 합니다.
원인을 조사하는 과정에서 균열이 발생한 표면의 염화물 오염 여부, 용접 기록, 운전온도와 반복 하중 기록을 함께 살펴보는 것이 좋습니다.
6. 균열을 제거하고 다시 용접하면 해결될까?
균열이 발견되면 손상 부위를 제거하고 재용접하는 방안을 생각할 수 있습니다.
하지만 균열의 원인이 염화물 환경과 잔류응력이라면 단순히 재용접하는 것만으로 재발 위험이 사라진다고 보장할 수 없습니다.
재용접 과정에서도 새로운 열영향부와 잔류응력이 형성될 수 있기 때문입니다.
따라서 보수 여부와 방법을 결정하기 전에 균열의 범위, 원인, 적용 배관 코드 및 검사 결과를 확인해야 합니다.
환경적인 원인이 의심된다면 염화물 오염원 제거, 세척수 관리, 배관 외면의 물 고임 방지, 적절한 표면 처리 등을 검토할 수 있습니다.
재질 변경이 필요한 경우에도 단순히 304를 316L로 바꾸면 모든 문제가 해결된다고 판단해서는 안 됩니다. 316L 역시 특정 염화물 환경에서는 SCC에 취약할 수 있기 때문입니다.
결국 스테인리스강 HAZ 균열의 재발을 줄이려면 손상 부위의 보수와 함께 실제 균열 발생 조건을 제거하거나 완화해야 합니다.
7. 오늘의 핵심 정리
스테인리스강 배관의 용접부 바로 옆에서 균열이 발견됐다면 용접 품질만을 원인으로 지목해서는 안 됩니다.
HAZ의 열이력, 잔류응력, 염화물 환경, 운전온도, 제작 당시 검사기록과 운전 중 하중을 함께 검토해야 합니다.
특히 균열이 언제 처음 발견됐는지, 어느 방향으로 진행하는지, 표면에서 시작했는지 등을 확인하면 원인 분석의 범위를 좁히는 데 도움이 됩니다.
스테인리스강 HAZ 균열은 균열 자체를 발견하는 것만큼이나 발생 메커니즘을 구분하는 일이 중요합니다.
손상 원인을 확인하지 않은 채 같은 방법으로 보수하면 유사한 환경에서 문제가 반복될 수 있습니다.
따라서 용접부 주변의 균열은 단순한 외관 결함으로 취급하기보다 설비 건전성 관점에서 평가하고, 검사 결과에 따라 적절한 보수 및 운전 판단을 수행해야 합니다.
참고자료 및 기술 링크
1. ASTM G36 – Standard Practice for Evaluating Stress-Corrosion-Cracking Resistance of Metals and Alloys in a Boiling Magnesium Chloride Solution
오스테나이트계 스테인리스강 등의 염화물 응력부식균열 저항성을 평가할 때 참고할 수 있는 시험방법입니다. 실제 배관의 사용조건을 그대로 재현하는 시험은 아니므로 시험 결과를 현장 수명으로 직접 환산해서는 안 됩니다.
2. ASTM E165/E165M – Standard Practice for Liquid Penetrant Testing for General Industry
표면에 열린 불연속부를 검출하기 위한 침투탐상검사의 일반적인 기술 기준입니다.
3. API 579-1/ASME FFS-1 – Fitness-for-Service
균열과 같은 결함이 발견된 설비의 사용 적합성을 평가할 때 적용 가능성을 검토할 수 있는 기술 기준입니다.
