304 대신 316L 공식 저항성을 쓰면 공식이 해결될까? Mo와 PREN으로 보는 스테인리스강 재질선정
스테인리스 배관이나 열교환기에서 공식(Pitting)이 발견되면 가장 먼저 나오는 대책 중 하나가 있습니다.
“304니까 그런 것 아닐까요? 316L 공식 저항성로 바꾸면 되겠네요.”
틀린 이야기는 아닙니다. 316L에는 304L보다 많은 몰리브덴(Mo)이 포함되고, 이 차이는 염화물 환경에서 공식과 틈새부식에 대한 저항성을 높이는 중요한 이유가 됩니다.
하지만 여기서 문제가 하나 생깁니다.
304를 316L로 바꾸기만 하면 같은 부식이 다시 발생하지 않을까요?
실제 재질선정에서는 304와 316L 공식 저항성이라는 이름만 비교해서는 충분하지 않습니다. 염화물 농도, 온도, pH, Deposit, 틈새구조와 운전조건까지 함께 봐야 합니다. 염화물과 온도 상승, 낮은 pH 등은 스테인리스강의 공식 및 틈새부식 가능성을 높이는 요인입니다.

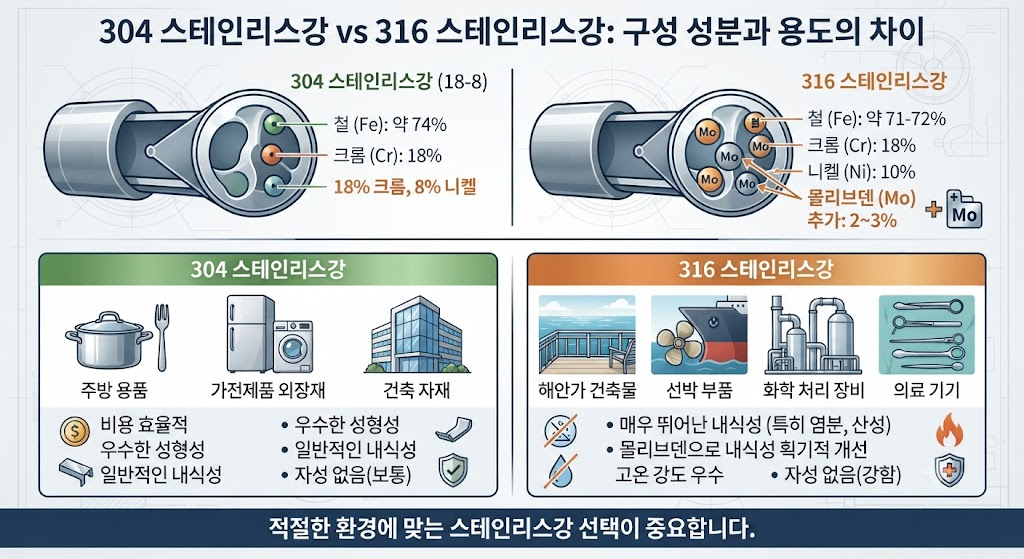

1. 304와 316L 공식 저항성의 중요한 차이는 무엇일까?
304L과 316L은 모두 대표적인 오스테나이트계 스테인리스강입니다.
그런데 염화물 환경에서는 두 재료의 차이가 분명해집니다.
대표적인 304L에는 Cr과 Ni가 주요 합금원소로 들어가지만, 316L에는 여기에 Mo가 약 2% 수준 추가됩니다. 실제 합금 조성은 규격과 제품에 따라 범위를 가지므로 단일 숫자로 고정해서 이해하면 안 됩니다.
이 Mo가 공식 저항성을 높이는 데 중요한 역할을 합니다.
Outokumpu가 제시한 대표 조성 예에서는 304L(S30403)의 PRE가 약 20, 316L(S31603)은 약 26으로 나타납니다.
즉 316L이 304L보다 염화물 환경의 국부부식에 강한 것은 단순히 이름 뒤에 숫자가 하나 더 붙었기 때문이 아니라 합금 조성 자체가 다르기 때문입니다.
2. 몰리브덴은 왜 공식 저항성을 높일까?
스테인리스강이 부식에 강한 기본적인 이유는 표면에 형성되는 부동태피막(Passive Film)입니다.
하지만 염화물 이온이 존재하면 이 보호막의 국부적인 취약부에서 공식이 시작될 수 있습니다.
Mo를 포함한 합금 설계는 이러한 염화물 환경에서 스테인리스강의 공식과 틈새부식 저항성을 높이는 데 기여합니다. Cr뿐 아니라 Mo와 N 함량을 높이면 공식 및 틈새부식 저항성이 증가한다는 것이 스테인리스강 재질선정의 중요한 원리입니다.
그래서 해수, 염수, 냉각수처럼 염화물에 노출되는 설비에서는 단순한 인장강도나 가격보다 국부부식 저항성이 재질선정의 핵심 변수가 됩니다.
그렇다면 Mo 함량만 보면 될까요?
그것도 충분하지 않습니다.
3. 그래서 PREN을 사용한다
스테인리스강의 공식 저항성을 간단히 비교할 때 많이 사용하는 지표가 PRE 또는 PREN(Pitting Resistance Equivalent Number)입니다.
널리 사용하는 식 가운데 하나는 다음과 같습니다.
PREN = %Cr + 3.3 × %Mo + 16 × %N
이 식을 보면 왜 316L 공식 저항성의 Mo가 중요한지 쉽게 알 수 있습니다.
Mo 함량에는 3.3이라는 가중치가 적용되고 질소(N) 역시 공식 저항성 평가에 크게 반영됩니다.
대표 조성을 기준으로 보면 다음처럼 차이가 납니다.
| 재질 | Cr | Mo | N | 대표 PRE 수준 |
|---|---|---|---|---|
| 304L | 약 18% | 약 0.2% | 약 0.06% | 약 20 |
| 316L | 약 17.5% | 약 2.2% | 약 0.06% | 약 26 |
| Duplex 2205 | 약 22.5% | 약 3.3% | 약 0.18% | 약 36 |
위 값은 특정 대표 조성을 이용한 비교값이며 모든 제품의 실제 성분을 의미하지 않습니다.
여기까지만 보면 답은 간단해 보입니다.
PREN이 높으면 무조건 좋은 재료를 선택한 것 아닐까요?
그렇지 않습니다.
4. PREN 26이라고 해서 안전을 보증하지 않는다
이 부분이 실무에서 가장 중요합니다.
PREN은 서로 다른 스테인리스강의 상대적인 공식 저항성을 비교하는 지표이지 실제 설비에서 “이 재료는 안전하다”라고 판정하는 공식이 아닙니다.
Outokumpu 역시 PRE는 재료의 공식 저항성을 대략 비교하는 지표이며 실제 환경에서의 거동 자체를 알려주는 값은 아니라고 설명합니다.
예를 들어 316L 공식 저항성의 PREN이 304L보다 높더라도 운전환경이
고온 + 높은 Cl⁻ + 낮은 pH + Deposit + Crevice
조건이라면 316L에서도 공식이나 틈새부식이 발생할 수 있습니다.
따라서
304L PREN 20 → 위험
316L PREN 26 → 안전
이런 식으로 판단해서는 안 됩니다.
PREN은 재료를 비교하는 첫 번째 필터라고 생각하는 편이 적절합니다.
5. 실제로 316L에서도 Pit은 발생한다
316L이라는 이름이 공식에 대한 면허증은 아닙니다.

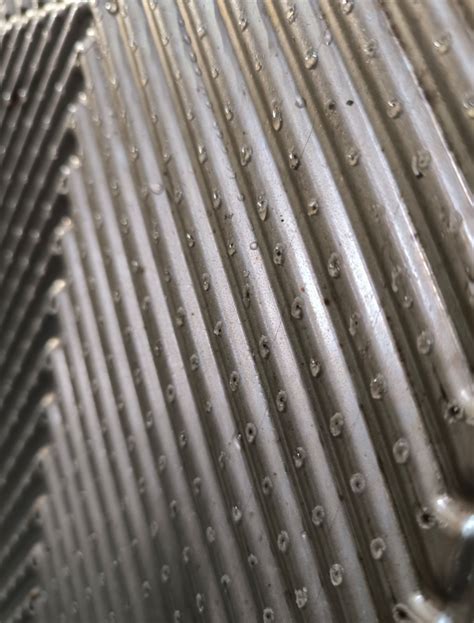

실제 열교환기와 공정설비에서도 316L의 국부적인 Pitting 손상과 누설 사례가 보고됩니다.
왜 이런 일이 생길까요?
재질선정 당시 검토한 것은 정상 운전수질이었지만 실제 운전에서는 Deposit 아래에 염화물이 농축될 수도 있고, 정체영역이나 Gasket 주변에 Crevice 환경이 만들어질 수도 있기 때문입니다.
온도가 상승하거나 pH가 낮아지는 것도 공식과 틈새부식 위험을 증가시킬 수 있습니다.
그래서 저는 “316L로 Upgrade했으니 해결됐다”라는 결론보다 “304가 실패했던 환경이 316L의 한계 안에 들어오는가?”라는 질문이 더 중요하다고 봅니다.
6. 304에서 316L로 바꾸기 전에 이것부터 확인해야 한다
가령 냉각수 열교환기의 304L 튜브에서 공식이 발생했다고 가정해보겠습니다.
바로 316L로 교체하기 전에 최소한 다음은 확인해야 합니다.
첫째, 실제 염화물 농도입니다.
정상값뿐 아니라 농축 가능성과 최대값을 봐야 합니다.
둘째, 운전온도입니다.
같은 염화물 환경에서도 온도가 높아지면 공식 및 틈새부식 위험이 커질 수 있습니다.
셋째, Pit 위치입니다.
Pit이 무작위로 발생했는지, Deposit 아래에 집중됐는지, Gasket이나 틈새 주변에 집중됐는지를 확인합니다.
넷째, 표면과 용접상태입니다.
거친 표면, 오염, 용접 산화물과 불완전한 후처리도 국부부식 저항성에 영향을 줄 수 있습니다. 깨끗하고 매끄러운 표면과 적절한 용접 후 처리는 내식성 확보에 중요합니다.
이것을 확인하지 않은 상태에서 재질만 316L로 변경하면 원인은 그대로 남겨둔 채 부식 발생 시점만 늦추는 결과가 될 수도 있습니다.
7. PREN 다음에는 CPT도 볼 필요가 있다
환경이 까다롭다면 PREN 비교에서 끝내지 않고 CPT(Critical Pitting Temperature, 임계공식온도) 평가까지 검토할 수 있습니다.
ASTM G48에는 스테인리스강 및 관련 합금의 공식·틈새부식 저항성을 비교하는 시험법이 규정되어 있으며, 현재 ASTM G48-25에는 공식시험뿐 아니라 CPT와 CCT(Critical Crevice Temperature)를 평가하는 방법도 포함되어 있습니다.
다만 여기에도 주의할 점이 있습니다.
ASTM G48 결과 역시 특정 Ferric Chloride 시험환경에서 얻은 상대적 재료 비교 결과입니다. ASTM도 실제 환경과 상관성이 확인된 사례가 있지만 예외 역시 존재한다고 설명합니다.
따라서 시험결과를 실제 공정의 절대 수명으로 그대로 바꾸어서는 안 됩니다.
8. 그렇다면 언제 316L보다 높은 재질을 검토할까?
316L이 반복적으로 실패한다면 무조건 같은 재질로 교체하기보다 환경 자체를 다시 평가해야 합니다.
Cl⁻, 온도, pH, 산화조건, Deposit, Crevice를 검토하고도 316L의 국부부식 여유가 충분하지 않다면 Duplex 2205나 고합금 오스테나이트계 등 더 높은 공식 저항성을 가진 재료를 검토할 수 있습니다.
그러나 PREN이 가장 높은 재질을 선택하는 것이 최적설계라는 뜻도 아닙니다.
용접성, SCC 가능성, 사용온도, 제작성, 비용과 공정 유체에 대한 전체적인 재질 호환성을 함께 평가해야 하기 때문입니다.
👨🔬 실무자의 관점
재질선정표에서 304와 316L 두 칸만 놓고 고민하면 문제는 간단합니다.
현장은 그렇지 않습니다.
같은 316L이라도 깨끗하게 흐르는 배관과 Deposit이 쌓인 열교환기, Gasket Crevice가 있는 Plate Heat Exchanger의 환경은 완전히 다릅니다.
그래서 부식 사고 이후의 재질 Upgrade에서는 “무슨 재질로 바꿀 것인가”보다 “기존 재질이 왜 실패했는가”를 먼저 규명하는 것이 중요합니다.
9. 앞 글의 Epit와 연결하면 재질선정이 보인다
앞서 수정한 **「316L인데 왜 Pit이 생겼을까? 염화물 농도와 공식전위로 읽는 부식 위험」**에서는 염화물 농도와 온도가 공식전위(Epit)에 미치는 영향을 살펴봤습니다.
링크의 글이 환경 측면의 공식 위험을 설명한다면 이번 글은 재료 측면에서 그 위험을 어떻게 낮출 것인가를 다루는 셈입니다.
두 가지를 함께 봐야 합니다.
환경의 공격성 + 재료의 공식 저항성 = 실제 재질선정의 출발점
이렇게 연결하면 304와 316L의 차이를 단순한 성분 비교가 아니라 실제 설비의 Failure Analysis와 Material Selection 문제로 이해할 수 있습니다.
오늘의 핵심 정리
304보다 316L이 염화물 환경에서 공식에 강한 중요한 이유 중 하나는 Mo 첨가에 따른 국부부식 저항성 향상입니다.
PREN을 이용하면 Cr, Mo, N의 영향을 반영해 여러 스테인리스강의 상대적인 공식 저항성을 비교할 수 있습니다. 하지만 PREN은 실제 설비의 안전을 보증하는 숫자가 아닙니다.
따라서 304에서 공식이 발생했다고 무조건 316L로 변경하기보다는
손상형태 확인 → Cl⁻·온도·pH 분석 → Deposit·Crevice 확인 → PREN 비교 → 필요 시 CPT/CCT 평가 → 재질 Upgrade
순으로 접근하는 것이 더 합리적입니다.
결국 질문은 이것입니다.
“316L이 304보다 좋은가?”가 아니라 “우리 설비의 실제 환경에서 316L이 충분한가?”
이 질문에 답할 수 있어야 제대로 된 스테인리스강 재질선정이 됩니다.
