1. 핵폐기물 심층 처분용 구리(Cu) 캐니스터 부식 수명 예측 모델링
핵폐기물 심층 처분용 구리(Cu) 캐니스터 부식 수명 예측 모델링에 대한
핵폐기물 심층 처분용 구리(Cu) 캐니스터의 장기 부식수명을 지하수, 황화물, 벤토나이트, 온도, 국부부식과 수명 예측 모델링 관점에서 분석합니다.

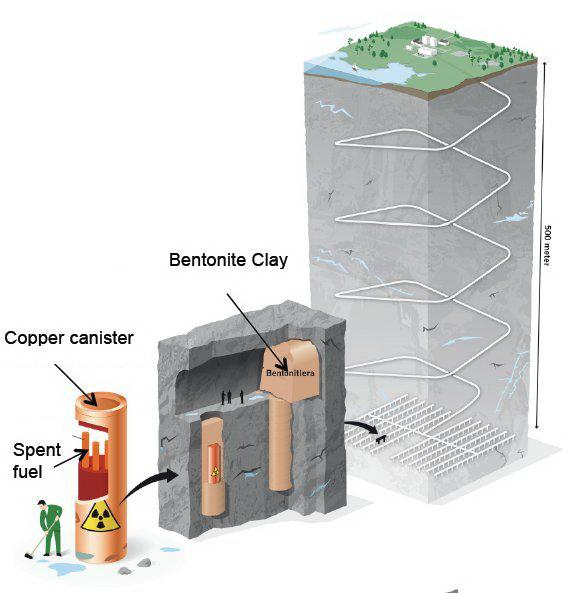

1. 심층 처분에서 구리 캐니스터는 어떤 역할을 할까?
심층 지질처분은 하나의 방벽만 믿는 방식이 아니다.

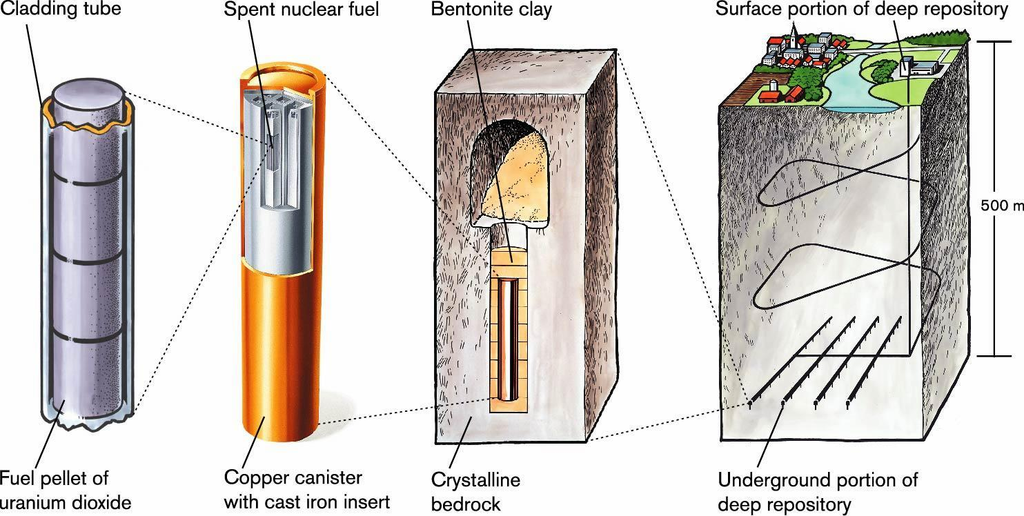

대표적인 KBS-3 구조를 단순화하면 다음과 같다.

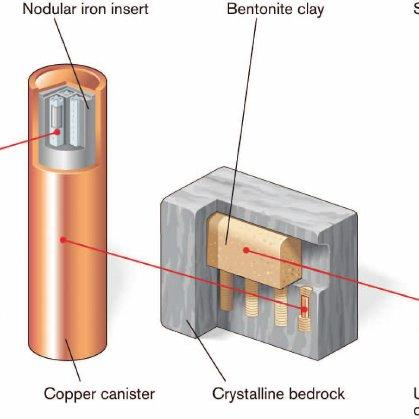

사용후핵연료 → 주철 인서트 → 구리 캐니스터 → 벤토나이트 → 암반

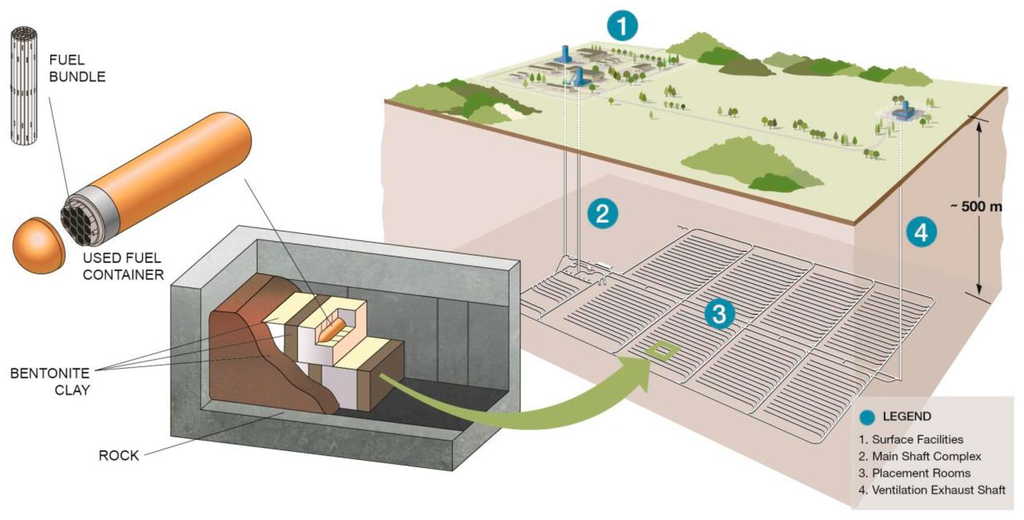

각 방벽은 서로 다른 기능을 담당한다.
주철 인서트는 내부의 사용후핵연료를 지지하고 기계적 강도를 제공하며, 외부의 구리층은 주변 환경으로부터 사용후핵연료를 장기간 격리하는 부식 방벽 역할을 한다.
캐니스터 주변의 벤토나이트는 물질의 이동을 제한하고 캐니스터 주변 환경을 안정화하는 완충재 역할을 한다.
즉, 핵폐기물 심층 처분용 구리(Cu)의 장기 건전성은 구리 자체만의 문제가 아니라 구리-벤토나이트-암반-지하수 시스템 전체의 문제다.
2. 지하 깊은 곳에서는 구리가 부식하지 않는다는 말은 맞을까?
흔히 심층 처분환경을 설명할 때 다음과 같이 생각하기 쉽다.
“지하 깊은 곳에는 산소가 없으니까 구리는 부식하지 않는다.”
하지만 실제 장기 처분환경은 그렇게 단순하지 않다.
처분 직후에는 캐니스터 주변과 벤토나이트의 공극에 공기와 산소가 남아 있을 수 있다.
또한 사용후핵연료에서 발생하는 열 때문에 초기에는 캐니스터 주변 온도가 상승하고, 벤토나이트의 수분 상태도 시간에 따라 변한다.
SKB의 기술보고서에서는 처분 직후의 초기 환경을 따뜻하고 산소가 존재하는 상태로 보고, 이후 수십~수백 년 동안 환경이 변화하면서 장기적인 환원환경으로 이동하는 과정을 구분해 평가한다.
따라서 부식환경은 하나의 고정된 조건이 아니라 시간에 따라 변화한다.
초기 산화성 환경
↓
산소 소비
↓
환원성 환경
↓
황화물의 중요성 증가
이러한 시간적 변화를 이해하는 것이 장기 부식수명 모델의 출발점이다.
💭 내 개인적으로 가장 흥미로운 부분
현장에서 부식을 분석할 때도 현재의 환경만 보면 위험하다.
심층 처분에서는 이 문제가 극단적으로 확대되어 “현재의 부식속도가 미래에도 그대로 유지되는가?”를 물어야 한다.
3. 핵폐기물 심층 처분용 구리(Cu)의 주요 부식 메커니즘
3-1. 초기 산소에 의한 부식
처분 초기에는 산소가 구리 표면의 산화반응에 영향을 줄 수 있다.
개념적으로는 다음과 같이 표현할 수 있다.
Cu + 산화성 물질 → Cu₂O / CuO 등 부식생성물
그러나 실제 환경에서는 산소가 무한히 공급되는 것이 아니다.
벤토나이트 내부에 갇힌 산소는 시간이 지나면서 소비되고, 지하수와의 물질교환에 따라 주변 환경도 변화한다.
따라서 초기 부식은 시간이 지나면서 감소하는 형태로 모델링할 수 있다.

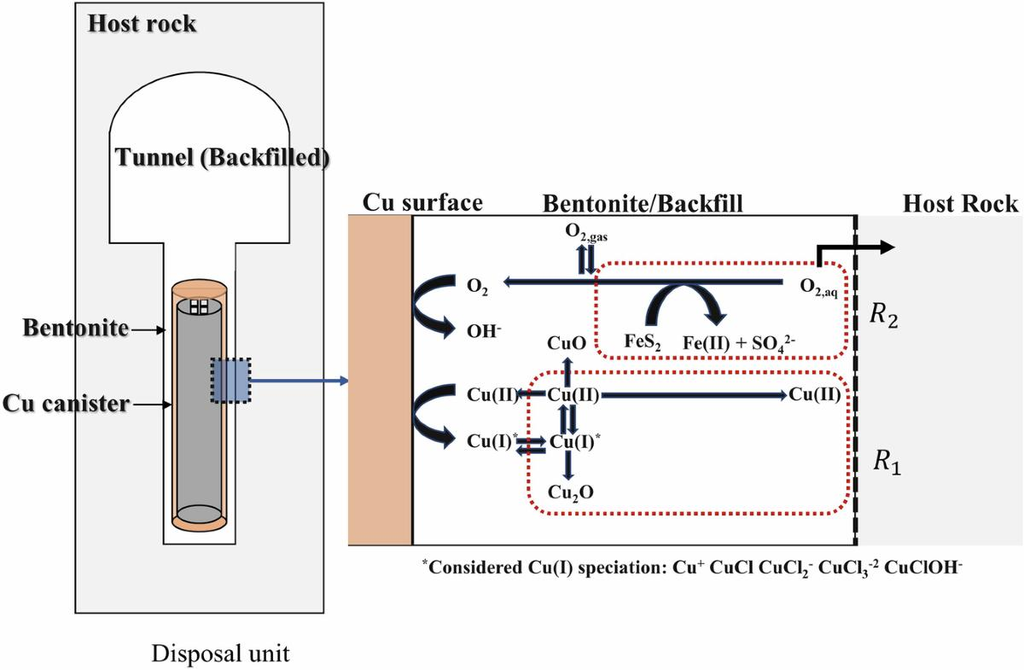

3-2. 장기 환원환경과 황화물
산소가 소비된 이후에는 황화물이 중요한 부식종으로 등장한다.
대표적인 개념 반응은 다음과 같이 표현할 수 있다.
2Cu + HS⁻ + H⁺ → Cu₂S + H₂
실제 처분환경에서는 다양한 황화물과 구리 부식생성물이 존재할 수 있으므로 이 반응식 하나로 전체 현상을 설명할 수는 없다.
중요한 것은 황화물이 구리 표면까지 얼마나 공급되는가다. 즉,
지하수 내 황화물 농도 ≠ 캐니스터 표면의 황화물 공급량이다.
SKB의 장기 평가 역시 구리 부식에서 지하수와 완충재를 통한 물질 이동 및 황화물과 같은 환경변수를 중요한 평가요소로 다룬다.
4. 지하수의 어떤 성분이 부식에 영향을 줄까?
장기 부식 모델에서는 최소한 다음과 같은 변수를 검토할 필요가 있다.
| 변수 | 부식에 미치는 주요 영향 |
|---|---|
| pH | 구리 표면의 화학적 안정성 |
| O₂ | 초기 산화성 부식 |
| Sulfide | 장기 부식 |
| Cl⁻ | 지하수 화학 및 국부부식 가능성 |
| SO₄²⁻ | 황화물 생성과 연계 |
| HCO₃⁻ | 지하수 완충 및 화학종 변화 |
| 온도 | 반응속도 및 계면반응 |
| 지하수 유동 | 부식종 공급 |
| 미생물 | 황화물 생성 가능성 |
| 벤토나이트 | 확산 및 물질전달 제어 |
이 변수들은 서로 독립적이지 않다.
예를 들어 온도가 상승하면 화학반응속도가 달라지고, 벤토나이트의 수분상태가 달라지면 물질전달 특성도 변할 수 있다.
따라서 장기 부식 모델은 단순한
부식속도 = 일정한 숫자
라는 방식으로는 충분하지 않다.

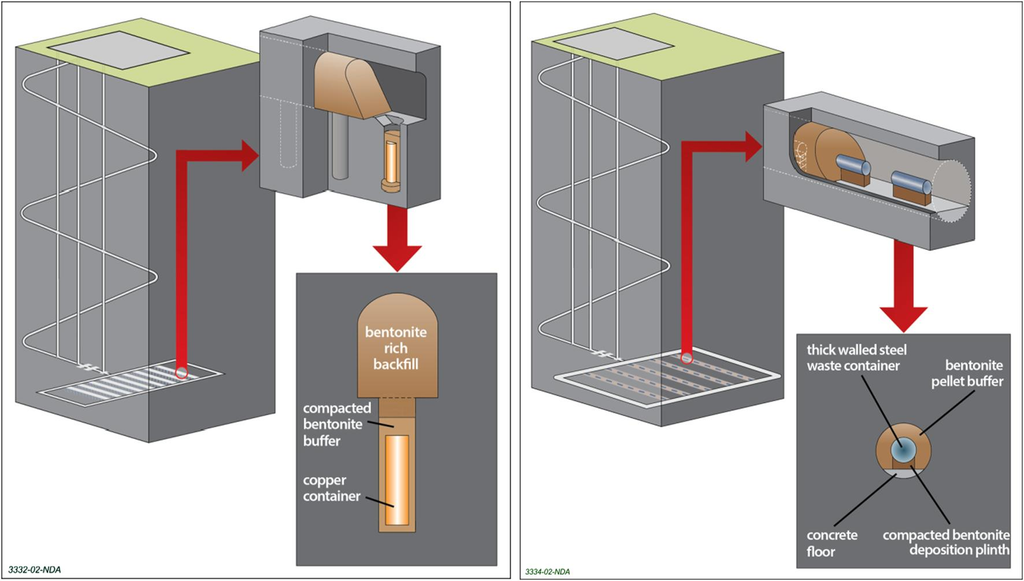

5. 벤토나이트는 구리 캐니스터를 어떻게 보호할까?
벤토나이트는 심층처분 시스템에서 매우 중요한 완충재다.
캐니스터 주변의 공간을 채우고, 물과 용존물질의 이동을 제한하며, 캐니스터 주변의 물리·화학적 환경에 영향을 준다.
특히 황화물과 같은 부식종이 암반에서 캐니스터까지 이동하는 과정에서는 벤토나이트가 중요한 이동 저항층으로 작용할 수 있다.
개념적으로는 다음과 같다.
암반 균열
↓
지하수
↓
벤토나이트
↓
확산 및 반응
↓
캐니스터 표면
물질 이동은 단순화하면 Fick의 법칙으로 표현할 수 있다.
J = −Dₑff × ∂C/∂x
여기서 J는 flux, Dₑff는 유효확산계수, C는 농도, x는 이동거리다.
따라서 벤토나이트의 밀도와 구조, 수분상태, 유효확산계수는 핵폐기물 심층 처분용 구리(Cu)의 장기 수명예측에서 중요한 입력변수가 된다.
6. 벤토나이트가 항상 부식을 줄여주는 것은 아니다.
여기서 상당히 흥미로운 연구 결과가 나온다.
2026년 Journal of Nuclear Materials에 발표된 연구에서는 습윤 압축 벤토나이트와 접촉한 구리에서 초기 부식속도와 침투깊이가 증가하는 현상이 관찰됐다.
연구에서는 부식속도가 시간이 지나면서 감소했지만, 벤토나이트에 노출된 시편에서는 비교 조건보다 지속적으로 높은 부식과 더 큰 침투깊이가 관찰됐다. 연구진은 처분 전후의 초기 기간 역시 전체 캐니스터 부식손상 평가에 포함할 필요가 있을 수 있다고 제안했다.
또 다른 2026년 연구에서도 벤토나이트가 산소 확산을 제한하는 효과가 있는 동시에, 용해된 음이온의 영향으로 단기적으로 구리 부식을 증가시킬 수 있다는 결과가 보고됐다. 이후 부식생성물이 보호층처럼 작용하면서 추가적인 부식이 제한되는 현상도 관찰됐다.
💭 내 개인적으로 이 부분이 중요한 이유
“벤토나이트가 있으니 부식은 무조건 감소한다”라고 생각하면 너무 단순하다.
실제로는 초기 환경 → 계면반응 → 부식생성물 형성 → 장기 환경이 서로 연결된다.
즉, 보호재 역시 시간에 따라 금속 표면과 상호작용하는 하나의 환경변수다.
7. 장기 실험과 수십만 년 모델은 어떻게 연결할까?
수십만 년 동안 실제 캐니스터를 실험할 수는 없다.
따라서 장기 수명예측은 실험과 모델을 연결하는 방식으로 수행한다.
단기 실험
↓
장기 노출시험
↓
부식생성물 분석
↓
부식 메커니즘 규명
↓
수학적 모델 구축
↓
실험자료와 비교
↓
장기 외삽
여기서 중요한 것은 단순히 부식 깊이만 측정하는 것이 아니다.
다음 사항을 함께 확인해야 한다.
- 어떤 부식생성물이 형성됐는가?
- 부식속도는 시간에 따라 감소하는가?
- 국부부식이 발생했는가?
- 벤토나이트가 계면에 어떤 영향을 주었는가?
- 산소와 황화물의 역할이 어떻게 변화했는가?
이러한 정보가 있어야 장기 모델의 물리적 의미가 생긴다.
8. 구리 캐니스터 수명을 가장 단순하게 계산하면?
가장 단순한 모델은 다음과 같다.
예상 관통시간 ≈ 초기 두께 ÷ 평균 부식속도
가령 설명을 위한 가상의 조건으로,
- 구리 두께 = 50 mm
- 평균 부식속도 = 1 μm/year
를 적용할 수 있다.
하지만 이 계산값을 실제 캐니스터 수명이라고 보면 안 된다.
왜냐하면 실제 부식속도는 시간에 따라 달라지기 때문이다.
초기에는 산소가 영향을 줄 수 있고, 이후에는 환원환경과 황화물의 중요성이 커질 수 있다.
또한 평균 부식속도와 최대 국부침투속도는 서로 다를 수 있다.
9. 시간에 따른 부식속도를 모델링한다.
보다 현실적인 방법은 부식속도를 시간의 함수로 표현하는 것이다.
CR(t) = f[T(t), pH(t), O₂(t), Sulfide(t), Cl⁻(t), Dₑff(t)]
그리고 잔여 두께는 다음과 같이 계산할 수 있다.
L(t) = L₀ − ∫₀ᵗ CR(τ)dτ
즉,
초기 두께 − 누적 부식손실 = 잔여 두께
가 된다.
아래 그래프는 이 원리를 설명하기 위한 개념적 예시다. 실제 처분시설의 측정값이나 공식 수명예측값이 아니다.
실제 모델에서는 이런 단순 직선보다 환경조건 변화와 부식 메커니즘의 전환을 반영해야 한다.

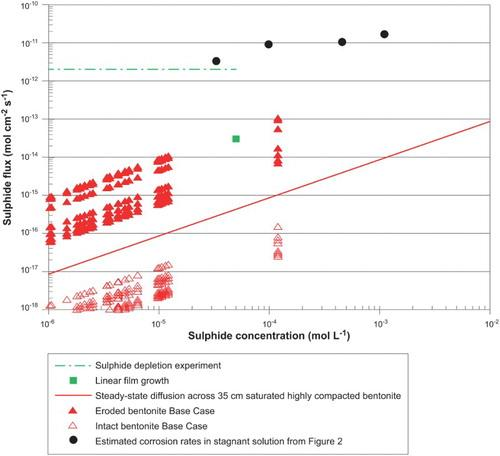

10. 황화물은 어떻게 구리 표면까지 이동할까?
장기적으로 황화물이 중요해지는 이유는 지하수에 포함되거나 미생물 활동 등에 의해 생성된 황화물이 캐니스터 표면으로 이동할 수 있기 때문이다.
개념적인 물질이동 경로는 다음과 같다.
암반의 지하수
↓
암반 균열
↓
벤토나이트 유입
↓
확산
↓
광물과 반응
↓
황화물 농도 변화
↓
구리 표면 도달
↓
구리 황화물 형성
이것을 Reactive Transport Model로 확장하면 확산뿐 아니라 이동하면서 일어나는 화학반응까지 함께 계산할 수 있다.
이런 모델에서는 황화물 농도 하나보다 시간에 따른 농도와 flux가 더 중요하다.
11. 온도는 장기 부식에 어떤 영향을 줄까?
사용후핵연료는 처분 직후 붕괴열을 발생시킨다.
따라서 캐니스터 주변 온도는 일정하지 않고 시간에 따라 상승했다가 점차 감소한다.
화학반응속도는 일반적으로 Arrhenius 관계를 통해 개념적으로 표현할 수 있다.
k = A exp(−Ea/RT)
온도가 상승하면 일부 반응의 속도가 증가할 수 있다.
하지만 실제 심층처분 시스템에서는 온도 하나만 보는 것이 아니다.
온도 변화는
- 벤토나이트 수분상태
- 미생물 활성
- 지하수 화학
- 금속-광물 계면
- 산화환원 조건
등에 영향을 줄 수 있다.
최근 연구에서도 온도에 따른 몬모릴로나이트-구리 계면구조 변화가 구리의 균일부식과 국부부식 거동에 영향을 줄 가능성이 보고됐다.
12. 국부부식은 평균 부식속도보다 더 위험할 수 있다
전체 표면이 균일하게 1 μm씩 감소하는 것과 특정 한 지점에서 훨씬 깊은 침투가 발생하는 것은 전혀 다른 문제다.
따라서 다음 관계를 구분해야 한다.
Average Corrosion Rate ≠ Maximum Penetration Rate
특히 다음 요소가 중요하다.
- 표면 결함
- 제조 편차
- 용접부
- 침전물
- 부식생성물
- 벤토나이트 접촉상태
- 국부적인 황화물 공급
- 국부 수분조건
👨🔬 전문가는 이렇게 말한다.
장기 캐니스터 평가에서는 평균값만으로 안전성을 판단해서는 안 된다.
평균 부식속도와 함께 최대 침투깊이와 국부부식 발생 가능성을 별도로 평가해야 한다.
13. Monte Carlo Simulation으로 수명을 확률적으로 예측한다
수십만 년 뒤의 환경조건을 하나의 숫자로 정확하게 예측하는 것은 사실상 불가능하다.
예를 들어 다음 변수에는 불확실성이 존재한다.
- 황화물 농도
- 황화물 flux
- 지하수 유량
- 유효확산계수
- 벤토나이트 상태
- 평균 부식속도
- 국부부식 배율
- 온도 이력
- 초기 표면상태
이러한 변수들을 확률분포로 설정하면 Monte Carlo Simulation을 이용해 다양한 시나리오를 반복 계산할 수 있다.
결과적으로
“몇 년에 반드시 파손된다”
가 아니라
“특정 기간 안에 손상이 발생할 가능성이 어느 정도인가”
라는 방식으로 표현할 수 있다.
예를 들어 다음과 같은 지표를 사용할 수 있다.
P(Failure < 100,000 years)
아래 역시 설명을 위한 개념적 그래프다.
💭 개인적으로 Monte Carlo가 중요한 이유는 이렇다.
미래 환경을 하나의 값으로 결정해버리는 것보다 우리가 모르는 부분까지 불확실성으로 모델에 넣는 것이 장기 부식문제를 다루는 데 더 현실적인 접근이라고 생각한다.
14. 방사선과 미생물 영향도 무시할 수 있을까?
심층처분 초기에는 사용후핵연료에서 발생하는 방사선과 붕괴열이 주변 환경에 영향을 줄 수 있다.
방사선은 물의 Radiolysis를 통해 산화성 화학종을 생성할 수 있으며, 이는 초기 부식환경에 영향을 줄 가능성이 있다.
2026년 Corrosion Science 연구에서는 감마선과 황산염환원미생물(SRB)이 고압축 벤토나이트 내 구리 부식에 미치는 복합적인 영향을 평가했다. 연구에서는 방사선량에 따라 SRB 생존성이 감소하고, 조건에 따라 구리 산화물과 생물기원 또는 비생물기원 황화물이 관찰됐다.

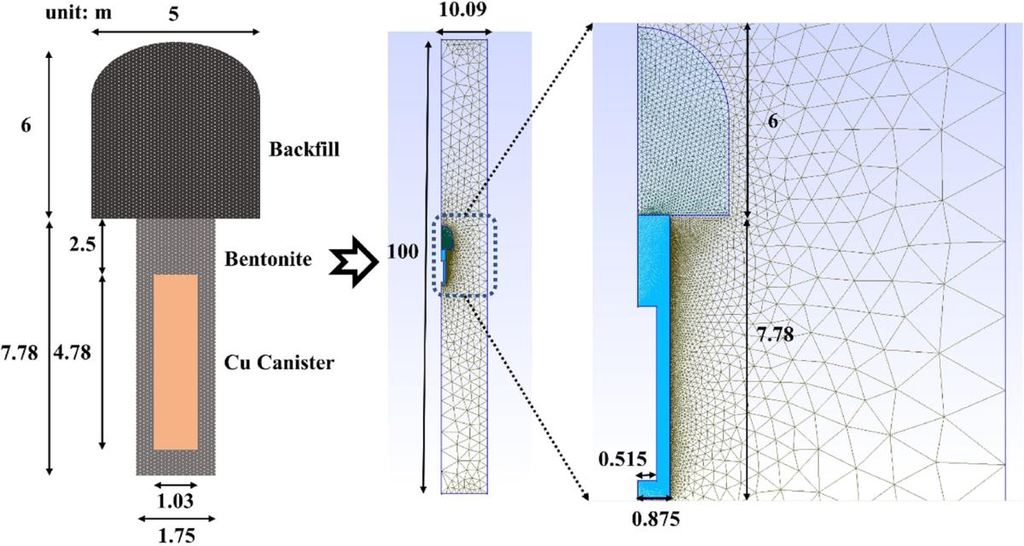

또한 2026년 발표된 KAERI 관련 연구에서는 방사선 유도 구리 부식을 모델링하면서 pH와 벤토나이트 공극률이 부식 깊이에 중요한 영향을 줄 수 있음을 보고했다.
따라서 방사선 역시 단순히
“방사선이 구리를 부식시킨다.”
라고 보는 것보다,
방사선 → 물의 Radiolysis → 화학종 변화 → 금속 표면 반응
이라는 연쇄과정으로 이해해야 한다.
15. 결국 중요한 것은 ‘부식속도’가 아니라 ‘시스템 안전성’이다
여기서 장기 부식평가의 핵심이 나온다.
최종적인 질문은
“구리가 몇 μm/year로 부식되는가?”
에서 끝나지 않는다.
더 중요한 질문은
“캐니스터가 언제 관통될 가능성이 있는가?”
그리고 그 다음 질문은
“캐니스터가 손상될 경우 방사성 핵종은 어떤 경로로 이동하는가?”
이다.
전체 시스템은 다음과 같이 연결된다.
지하수 화학
↓
산화환원 상태 변화
↓
산소·황화물 이동
↓
벤토나이트 물질전달
↓
구리 표면 부식
↓
잔여 두께 감소
↓
국부부식·관통 가능성
↓
캐니스터 건전성
↓
방사성 핵종 격리
↓
벤토나이트·암반을 통한 이동
따라서 핵폐기물 심층 처분용 구리(Cu)의 부식수명은 단순한 금속재료 문제가 아니라 전체 다중방벽 시스템의 장기 안전성 문제다.
16. 실제 처분시설에서는 어떻게 검증할까?
장기 부식모델은 컴퓨터 계산만으로 완성되는 것이 아니다.
실험실 부식시험과 장기 노출시험, 벤토나이트 시험, 지하수 지화학 자료, 지하연구시설 시험결과를 서로 비교하면서 모델의 불확실성을 줄여야 한다.
SKB의 TR-10-67 역시 장기 부식평가에서 일반부식과 국부부식뿐 아니라 응력부식균열, 방사선 영향, 처분환경의 화학적 변화 및 서비스 수명을 함께 다룬다.
👨🔬 전문가는 이렇게 말하더라..
장기 안전성에서 중요한 것은 한 개의 방벽이 절대로 실패하지 않는다고 가정하는 것이 아니다.
구리 캐니스터 + 벤토나이트 + 암반
각각의 방벽이 서로 다른 보호기능을 수행하도록 설계하고, 하나의 방벽에 대한 불확실성을 다른 방벽이 보완하도록 하는 것이 다중방벽 개념의 핵심이다.
17. 현장 실무자가 기억해야 할 7가지
① 구리는 ‘부식하지 않는 금속’이 아니다
정확하게는 특정 심층 처분환경에서 높은 내식성을 기대할 수 있는 금속이다.
② 초기와 장기 부식환경을 구분해야 한다
처분 초기에는 산소가 중요하고 장기 환원환경에서는 황화물과 같은 부식종이 중요해질 수 있다.
③ 황화물 농도와 표면 공급량은 다르다
지하수에 황화물이 존재한다고 해서 그 농도 전체가 캐니스터 표면에 도달하는 것은 아니다.
④ 벤토나이트는 중요한 이동 저항층이다
황화물과 같은 용존물질의 이동을 제한하고 캐니스터 주변 환경을 조절한다.
⑤ 하지만 벤토나이트의 영향은 시간에 따라 달라질 수 있다
최근 연구에서는 초기 습윤 벤토나이트 조건에서 구리 부식이 증가할 가능성도 보고됐다.
⑥ 평균 부식속도만으로 수명을 결정해서는 안 된다
국부부식과 최대 침투깊이, 제조상태 및 환경 불확실성을 함께 고려해야 한다.
⑦ 최종 목표는 ‘부식속도’가 아니라 ‘장기 격리성능’이다
캐니스터의 부식수명은 결국 방사성 핵종의 장기 격리 및 이동과 연결된다.
18. FAQ
Q1. 핵폐기물 심층 처분용 구리(Cu)는 지하수에서 전혀 부식하지 않나요?
그렇지는 않다.
처분 초기의 산화성 조건과 장기 환원환경에서 서로 다른 부식 메커니즘이 나타날 수 있기 때문에 시간에 따른 환경변화를 고려해야 한다.
Q2. 왜 구리를 캐니스터 재료로 사용하는 건가요?
구리는 심층처분 환경에서 높은 부식저항성을 기대할 수 있으며, KBS-3 계열에서는 주철 인서트와 결합된 구리 외피가 주요 금속 부식방벽 역할을 한다.
Q3. 황화물이 왜 중요한가요?
산소가 소비된 이후의 환원환경에서 황화물이 구리와 반응할 수 있는 중요한 부식종이 될 수 있기 때문이다.
Q4. 벤토나이트가 있으면 부식이 완전히 차단되나요?
아니다.
벤토나이트는 중요한 완충재지만 초기 수분상태와 화학환경에 따라 구리 표면의 부식거동에 영향을 줄 수 있다. 2026년 연구에서도 이러한 초기 상호작용이 확인됐다.
Q5. 캐니스터의 수명은 정확히 몇 년인가요?
하나의 숫자로 단정하기 어렵다.
지하수 화학, 황화물 공급, 벤토나이트 상태, 온도, 국부부식 및 제조상태 등을 포함한 장기 안전성 평가가 필요하다.
Q6. Monte Carlo Simulation은 왜 사용하나요?
장기 환경과 부식속도의 불확실성을 확률분포로 반영해 다양한 시나리오를 반복 계산하고, 특정 기간 내 손상 가능성을 평가하기 위해 사용한다.
19. 오늘의 핵심 정리
핵폐기물 심층 처분용 구리(Cu)의 장기 부식수명 예측은 단순히 평균 부식속도를 계산하는 문제가 아니다.
핵심적인 모델 구조는 다음과 같다.
지하수 화학
↓
산화환원 상태 변화
↓
O₂ 및 황화물 공급
↓
벤토나이트를 통한 확산·반응
↓
구리 표면의 부식반응
↓
시간에 따른 부식속도 변화
↓
잔여 구리 두께
↓
국부부식 및 관통 가능성
↓
캐니스터 장기 건전성
↓
방사성 핵종 격리성능
결국 중요한 질문은
“구리 캐니스터가 몇 년을 버틸 수 있는가?”
에서 끝나지 않는다.
진짜 공학적 질문은
“시간에 따라 변화하는 지하수와 벤토나이트 환경에서 구리의 부식손실을 어떻게 정량화하고, 그 불확실성을 포함해 캐니스터의 장기 건전성을 어떻게 평가할 것인가?”
이다.
이것이 바로 Copper Canister Corrosion Lifetime Modeling의 핵심이다.
20. 참고문헌 및 원문 링크
- SKB TR-10-67 — An update of the state-of-the-art report on the corrosion of copper under expected conditions in a deep geologic repository
구리 캐니스터의 일반부식, 국부부식, 응력부식균열, 방사선 영향 및 서비스 수명을 종합적으로 다룬 대표 기술보고서다.
SKB 공식 기술보고서 페이지 - Harper, Brown & Amos (2026), The impact of bentonite on copper corrosion early in deep geological repository lifecycles
초기 습윤 벤토나이트와 구리의 접촉이 부식속도와 침투깊이에 미치는 영향을 다룬 최신 연구다.
ScienceDirect 논문 페이지 - Effect of bentonite form on the corrosion behavior of copper for high-level nuclear waste disposal canister (2026)
벤토나이트 형태와 구리 부식, 부식생성물 및 초기 산화환경의 관계를 분석한 연구다.
ScienceDirect 논문 페이지 - Assessing the combined effect of gamma radiation and sulfate-reducing bacteria on copper corrosion for deep nuclear waste storage (2026)
감마선과 황산염환원미생물의 복합적인 영향을 평가한 연구다.
ScienceDirect 논문 페이지 - Evaluating radiation-induced corrosion depths in copper canisters of varying thicknesses for KAERI reference disposal system (2026)
방사선 유도 구리 부식과 pH, 벤토나이트 공극률 등의 영향을 모델링한 연구다.
Nature 논문 페이지 - Microbial responses to elevated temperature: Evaluating bentonite mineralogy and copper canister corrosion (2024)
고온 및 미생물 환경에서 벤토나이트와 구리 캐니스터 계면의 장기 안정성을 연구한 자료다.
ScienceDirect 논문 페이지
21. 같이 읽어보기
지열 발전소 고온·고압 부식성 가스(H₂S, HCl) 환경에 대응하는 니켈 기반 합금 선정 기준
