항만 안벽의 철제 널말뚝(Sheet Pile)을 조사하다 보면 이상한 현상을 발견할 때가 있다.
전체적으로는 비슷한 해수 환경에 노출되어 있는데 특정 높이와 특정 부위에서만 녹이 심하게 발생하고, 어떤 구간에서는 부식생성물과 따개비·홍합 등의 해양생물이 두껍게 붙어 있는 것이다.
더 문제가 되는 것은 이 생물오염층을 제거한 뒤 나타나는 깊은 국부 피팅(Pitting)과 잔존두께 감소다.
여기서 중요한 질문이 생긴다.
“해양 생물이 단순히 철판 표면을 덮고 있는 것일까, 아니면 부식환경 자체를 변화시키고 있는 것일까?”
실제 현장에서는 두 가지 가능성을 모두 고려해야 한다.
1. Biofouling이 왜 부식 문제로 연결될까?
Biofouling은 따개비, 홍합, 조류, 해조류 및 다양한 미생물 등이 수중 구조물 표면에 부착·성장하는 현상을 말한다.
문제는 생물이 붙었다는 사실 자체보다 생물층이 강재 표면의 물질전달과 국부 환경을 변화시킨다는 것이다.
생물층 아래에는 물의 교환이 제한되고 침전물과 유기물이 축적될 수 있다.
이 과정에서 표면의 산소 농도가 주변과 달라지면서 차등통기전지(Differential Aeration Cell)가 형성될 가능성이 있다.
또한 미생물 활동은 특정 환경에서 부식반응을 촉진하거나 부식 메커니즘을 변화시킬 수 있다. AMPP도 해수 환경에서 미생물이 MIC(Microbiologically Influenced Corrosion)에 기여할 수 있으며, MIC 여부는 생물학적·화학적·금속학적·운전적 증거를 함께 검토해 판단해야 한다고 설명한다.
따라서 Biofouling = MIC라고 단정해서는 안 된다.
현장에서는
Biofouling → 물질전달 변화 → 산소농도 차이·침전물 축적 → 국부부식 환경 형성 → 국부 피팅
이라는 연결고리를 확인하는 것이 중요하다.
2. 널말뚝에서 특히 위험한 위치
항만 안벽의 Sheet Pile은 단순한 평판이 아니다.
U형 또는 Z형 단면이 반복적으로 연결되면서 웹(Web), 플랜지(Flange), 연결부 및 이음부가 만들어진다.
이러한 형상은 해수의 흐름과 침전물 축적에 영향을 줄 수 있다.
특히 주의해야 할 위치는 다음과 같다.
- 평균저수위(MLW) 부근
- 저조위 바로 아래 구간
- 웹 중앙부
- 플랜지와 웹 접합부
- Sheet Pile 연결부
- 볼트 및 부속 철물 주변
- 해양생물이 집중적으로 부착된 구간
- 퇴적물이 쌓이는 저유속 구간
- 기존 도장 손상부
특히 강널말뚝에서는 저수위 부근의 국부부식인 ALWC(Accelerated Low Water Corrosion)가 중요한 손상 형태다.
실제 연구에서도 강널말뚝의 웹과 플랜지-웹 접합부에서 국부적인 부식과 천공이 발생할 수 있으며, 이러한 부식은 구조적 성능에 영향을 줄 정도로 진행될 수 있음이 보고됐다.
3. 가장 위험한 것은 ‘생물층 아래’를 못 보는 것이다
현장 육안검사에서 가장 흔한 실수는 생물오염이 심한 곳을 단순히 “생물이 많이 붙어 있는 곳”으로만 기록하는 것이다.
하지만 엔지니어 입장에서는 오히려 반대로 생각해야 한다.
생물층이 두껍다는 것은 그 아래 강재 표면의 상태를 확인하기 어렵다는 의미이기도 하다.
예를 들어 따개비와 홍합이 강재 표면을 덮고 있다면 그 아래에서
- 도장 박리
- 부식생성물 축적
- 피팅
- 침전물 축적
- 국부적인 강재 두께 감소
가 진행되고 있을 가능성을 배제할 수 없다.
따라서 Biofouling이 심한 구간은 검사 우선순위를 낮추는 것이 아니라 오히려 높이는 전략이 필요하다.
4. 현장 NDT는 어떻게 접근할까?
수중 Sheet Pile은 육상 배관처럼 쉽게 표면을 노출시킬 수 없기 때문에 검사전략이 중요하다.
① 수중 육안검사
먼저 ROV 또는 전문 잠수검사를 이용해 생물오염의 분포와 부식생성물, 도장상태를 확인한다.
이때 단순히 “따개비 있음”으로 기록하지 말고 수심별·높이별 Biofouling 분포도와 부식 위치를 함께 Mapping하는 것이 좋다.
② 생물오염 제거 후 상태 확인
중요한 구간은 고압수 세척이나 적절한 기계적 제거 등을 통해 강재 표면을 노출시킨 후 실제 부식형태를 확인한다.
다만 생물오염 제거 과정에서 이미 약해진 강재를 손상시키지 않도록 주의해야 한다.
③ UT Thickness Measurement
가장 중요한 검사는 잔존두께 측정이다.
특히 평균값 하나만 측정해서는 안 된다.
Grid 형태의 UT Thickness Mapping을 실시해 최소두께, 피팅 깊이, 부식 분포를 확인하는 것이 효과적이다.

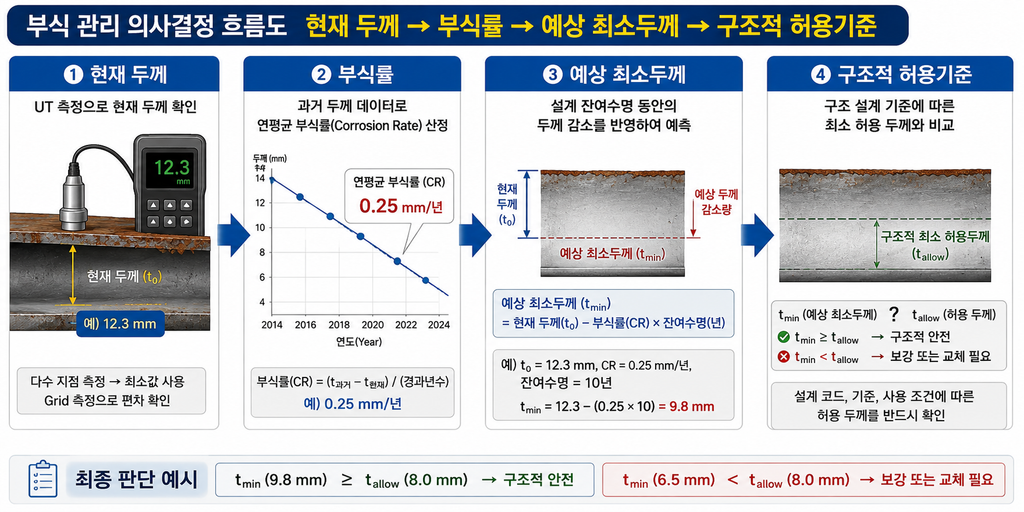

④ 국부부식 평가
부식 깊이가 큰 경우에는 단순 평균 부식률보다 최대 피팅 깊이와 위치를 중심으로 평가해야 한다.
필요하면 반복 측정을 통해
현재 두께 → 부식률 → 예상 최소두께 → 구조적 허용기준
의 순서로 잔존수명을 검토한다.
5. 방청 대책은 ‘생물을 없애는 것’이 아니다
Biofouling이 발견됐다고 해서 무조건 해양생물을 제거하는 것이 근본적인 부식대책은 아니다.
핵심은 강재 표면이 해수와 어떻게 접촉하고 있으며, 어느 구간에서 국부적인 부식환경이 만들어지는가를 관리하는 것이다.
대표적인 방어수단은 다음과 같다.
① 보호도장
해수 및 조간·비말대 조건에 적합한 코팅 시스템을 적용하고, 표면처리와 도막 두께 및 결함관리를 철저히 해야 한다.
② 음극방식(Cathodic Protection)
침수부에서는 희생양극 또는 외부전원 방식(ICCP) 등을 적용할 수 있다.
AMPP의 해양 구조물 부식관리 지침에서도 침수 강구조물의 부식 제어수단으로 음극방식과 코팅, 검사 및 모니터링을 중요한 관리요소로 다루고 있다.
③ Biofouling과 퇴적물 관리
생물층과 퇴적물이 특정 구간에 과도하게 축적되는 경우 정기적인 수중 조사와 필요 시 세척을 실시한다.
단, 생태환경과 관련된 규제 및 항만 운영조건을 반드시 함께 검토해야 한다.
④ 저수위 구간 집중관리
특히 ALWC 가능성이 높은 저수위 주변은 별도의 검사구역으로 설정하는 것이 좋다.
6. 현장 실무자가 가장 어려워하는 부분
실제 현장에서 가장 어려운 것은 “부식이 발생했는가?”가 아니다.
문제는 왜 특정 위치에서만 깊게 부식되는가이다.
예를 들어 동일한 Sheet Pile이라도
A구간은 생물오염이 많지만 부식이 경미하고,
B구간은 생물오염과 침전물이 함께 존재하면서 깊은 피팅이 발견될 수 있다.
따라서 Biofouling의 양만으로 부식 위험도를 판단해서는 안 된다.
수심 + 조위 + 유동조건 + 퇴적물 + 생물오염 + 도장상태 + 잔존두께
를 하나의 데이터로 묶어야 한다.
현장 실무자 Voice
“생물이 많이 붙었다고 무조건 위험한 것도 아니고, 생물이 없다고 안전한 것도 아닙니다.
중요한 건 그 아래 강재가 어떤 상태인지입니다.
특히 저수위 부근에서 생물층과 퇴적물이 같이 형성된 곳은 먼저 표면을 확인하고 UT Mapping으로 실제 두께 감소를 확인해야 합니다.”
엔지니어를 위한 실무 진단 전략
항만 안벽 Sheet Pile의 Biofouling 연계 부식은 다음과 같은 순서로 관리하는 것이 효과적이다.
① 조위 및 수심별 위험구역 설정
↓
② Biofouling·퇴적물 분포 Mapping
↓
③ 도장 및 부식생성물 상태 확인
↓
④ 중요 구간 생물층 제거 후 강재 노출
↓
⑤ UT Thickness Mapping
↓
⑥ 최대 피팅 및 최소잔존두께 평가
↓
⑦ ALWC/MIC 가능성 검토
↓
⑧ CP 및 코팅 상태 평가
↓
⑨ 반복검사를 통한 부식률 및 손상 성장 추적
이렇게 접근하면 단순한 “수중 구조물 녹 발생”이 아니라 부식 메커니즘과 구조 건전성을 연결한 Integrity Management가 가능하다.
FAQ
Q. 따개비가 많이 붙으면 부식이 반드시 빨라지나요?
A. 반드시 그렇다고 단정할 수 없다. 생물오염은 국부적인 산소농도, 물질전달, 침전물 및 미생물 환경을 변화시킬 수 있으므로 부식 촉진 가능성을 평가해야 한다.
Q. Biofouling과 MIC는 같은 것인가요?
A. 아니다. Biofouling은 생물의 부착·성장을 의미하며, MIC는 미생물 활동이 부식에 영향을 미치는 현상이다. MIC를 주장하려면 생물학적·화학적·금속학적·운전적 증거가 필요하다.
Q. Sheet Pile에서 가장 중요한 검사는 무엇인가요?
A. 육안검사만으로는 부족하다. 생물오염 제거 후 UT Thickness Mapping을 실시해 최소잔존두께와 국부 피팅을 확인하는 것이 중요하다.
Q. 왜 저수위 부근을 특별히 관리해야 하나요?
A. Sheet Pile에서는 저수위 바로 아래에서 주변 침수부보다 높은 국부 부식이 발생하는 ALWC가 나타날 수 있기 때문이다.
핵심 정리
항만 안벽의 철제 널말뚝에서 발견되는 해양 생물오염은 단순한 미관 문제가 아니다.
생물층과 퇴적물이 강재 표면의 물질전달과 산소환경을 변화시키고, 기존 도장 손상과 결합하면서 국부부식이 심해질 가능성이 있다.
특히 저수위 부근, 웹 중앙부, 플랜지-웹 접합부, 생물오염과 퇴적물이 동시에 집중된 구간은 우선 검사구역으로 설정할 필요가 있다.
가장 중요한 원칙은 하나다.
“생물이 얼마나 붙어 있는가”가 아니라 “생물층 아래에서 강재가 얼마나 손상되고 있는가”를 확인해야 한다.
결국 효과적인 Sheet Pile 부식관리는 생물오염을 단순히 제거하는 작업이 아니라, Biofouling–조위–퇴적–국부부식–잔존두께를 하나의 손상 메커니즘으로 연결해 관리하는 것이다.
