임펠러가 벌집처럼 파였다: 펌프 Cavitation을 부식으로 오해하면 안 되는 이유

펌프를 분해했더니 임펠러 표면이 벌집처럼 파여 있었습니다. 펌프 임펠러 Cavitation과 일반 부식의 차이를 손상 위치, NPSH, 소음·진동과 운전조건을 따라가며 살펴봅니다.

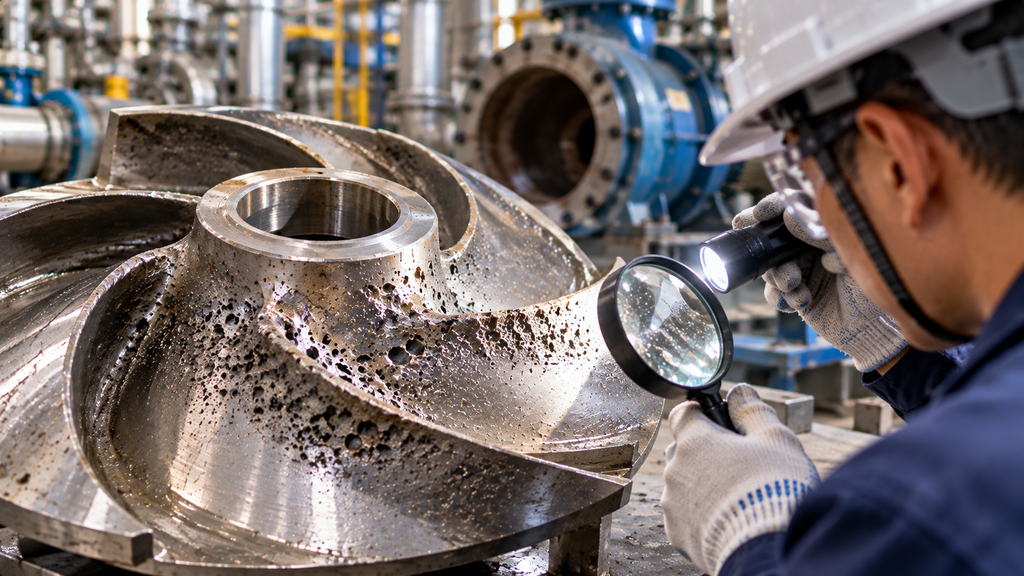

펌프를 분해했더니 임펠러 표면이 이상합니다.

금속 표면에는 작은 구멍이 수없이 생겼고 일부는 마치 벌집이나 스펀지처럼 거칠게 파여 있습니다. 붉거나 검은 침전물까지 보인다면 처음에는 자연스럽게 이런 생각이 들 수 있습니다.

“냉각수 때문에 부식된 것 아닐까?”

하지만 펌프에서는 부식처럼 보이지만 압력 변화와 기포 붕괴가 만들어낸 손상도 반드시 확인해야 합니다. 바로 펌프 임펠러 Cavitation입니다.

Cavitation은 액체의 국부 압력이 증기압보다 낮아지면서 기포가 발생하고, 이 기포가 다시 압력이 높은 영역에서 급격히 붕괴하면서 금속 표면에 반복적인 충격을 주는 현상입니다.

이번에는 가상의 냉각수 원심펌프를 통해 부식과 Cavitation을 어떻게 구분하는지 따라가 보겠습니다.

1. 펌프 임펠러 Cavitation, 처음에는 부식처럼 보였다

가상의 냉각수 원심펌프를 정비한다고 해보겠습니다.

확인 항목	가상 현장 상태
설비	냉각수 원심펌프
임펠러 재질	Stainless Steel
운전기간	약 3년
주요 손상	임펠러 입구 및 Vane 부근
표면 상태	미세 Pit과 거친 요철
운전 소음	최근 증가
진동	이전보다 상승
운전 유량	설계점 이하 운전 빈번
흡입조건	추가 확인 필요

※ 실제 사고사례가 아니라 진단과정을 설명하기 위한 가상 조건입니다.

눈으로만 보면 Pitting Corrosion처럼 보입니다.

하지만 여기에는 중요한 단서가 있습니다.

손상이 임펠러 전체에 균일하게 발생한 것이 아니라 입구와 Vane의 특정 위치에 집중됐다는 점, 그리고 최근 소음과 진동까지 증가했다는 것입니다.

이 정도라면 재질이나 수질만 조사해서는 부족합니다.

2. 기포가 어떻게 금속을 벌집처럼 만들까?

Cavitation은 단순히 배관으로 공기가 들어가는 현상과는 다릅니다.

임펠러가 빠르게 회전하면서 액체를 끌어들이면 임펠러 입구 주변의 압력이 낮아집니다.

압력이 액체의 증기압보다 낮아지면 작은 증기 기포가 만들어질 수 있습니다.

문제는 그다음입니다.

기포가 유동을 따라 압력이 높은 영역으로 이동하면 순간적으로 붕괴합니다. 이때 발생하는 국부적인 충격과 Microjet이 금속 표면을 반복해서 공격합니다.

한두 번의 충격으로 임펠러가 망가지는 것은 아닙니다.

하지만 수천 번, 수만 번 반복되면 표면에 미세한 함몰이 생기고 점차 거칠어집니다.

결국 표면이 벌집이나 스펀지처럼 파인 모습으로 발전할 수 있습니다.

그래서 펌프 임펠러 Cavitation 손상을 처음 보면 심한 공식부식으로 오해하기 쉽습니다.

3. Pitting Corrosion과 어떻게 구분할까?

Pit이 있다고 해서 모두 공식부식은 아닙니다.

Cavitation과 Pitting Corrosion을 구분할 때는 손상 모양 하나만 보는 것보다 발생 위치와 운전현상을 함께 확인해야 합니다.

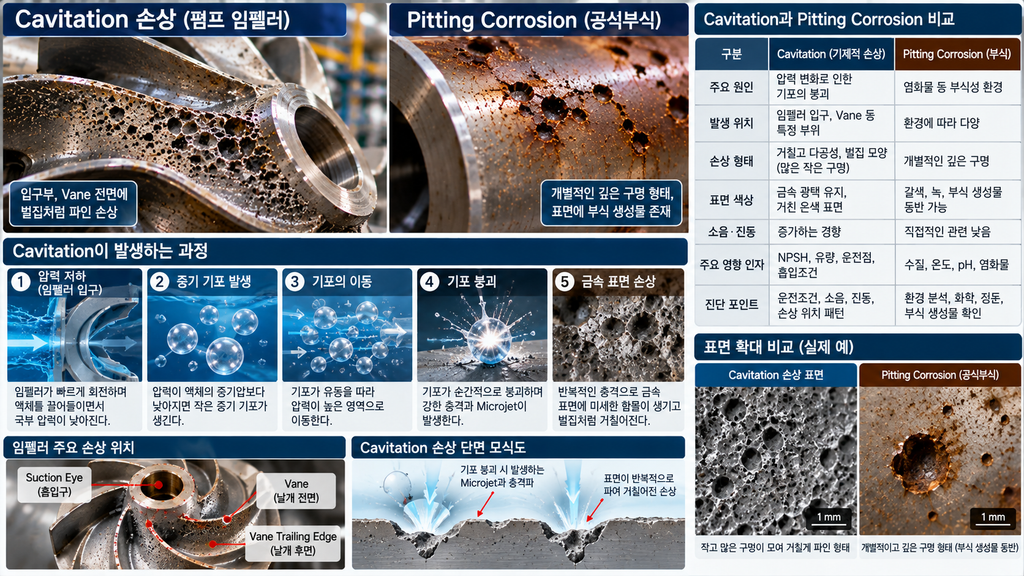

비교 항목	Cavitation 의심	부식 의심
주요 위치	임펠러 입구·Vane 특정 부위	환경에 따라 다양
표면 형태	거칠고 다공성인 손상	개별적인 깊은 Pit 가능
소음	자갈 굴러가는 듯한 소리 가능	직접적인 관련 낮음
진동	증가 가능	진행 정도에 따라 영향
주요 변수	흡입압력·유량·NPSH	수질·온도·pH·염화물
운전조건 영향	매우 큼	환경조건 영향 큼

특히 펌프를 운전할 때 평소와 다른 소음이 발생하고 진동까지 증가했다면 중요한 단서입니다.

정비 후 임펠러 표면만 보고

“스테인리스가 부식됐다.”

라고 결론 내리기 전에 운전기록을 같이 봐야 하는 이유입니다.

4. NPSH를 확인하지 않고 재질부터 바꾸면 원인을 놓친다

펌프 임펠러 Cavitation을 진단할 때 빠질 수 없는 항목이 NPSH입니다.

쉽게 표현하면 펌프 흡입측에서 액체가 기화하지 않고 들어올 수 있도록 충분한 압력 여유가 있는지를 확인하는 개념입니다.

현장에서는 다음 항목을 같이 살펴봅니다.

• 흡입탱크 액위가 낮아졌는가
• 흡입밸브가 완전히 열려 있는가
• Strainer가 막혀 있지는 않은가
• 흡입배관의 압력손실이 증가했는가
• 액체 온도가 이전보다 높아졌는가
• 운전유량이 설계조건에서 크게 벗어났는가

예를 들어 Strainer가 오염되면서 흡입측 압력손실이 커졌다고 해보겠습니다.

임펠러는 그대로이고 수질도 그대로인데 Cavitation 조건은 달라질 수 있습니다.

이런 상황에서 임펠러 재질만 바꾼다면 근본 원인은 그대로 남게 됩니다.

5. 설계유량보다 적게 운전해도 문제가 생길 수 있다

“흡입압력만 충분하면 괜찮지 않을까?”

그렇게 단순하지 않습니다.

원심펌프는 일반적으로 특정 운전영역에서 효율적이고 안정적으로 작동하도록 설계됩니다.

Best Efficiency Point, 즉 BEP에서 크게 벗어난 조건으로 장시간 운전하면 펌프 내부의 유동이 불안정해질 수 있습니다.

특히 저유량 영역에서는 내부 Recirculation이 발생하면서 임펠러 입구 주변의 국부적인 압력과 유동상태가 복잡해질 수 있습니다.

따라서 점검표에 단순히

“NPSH 정상”

이라고 기록하는 것으로 끝내기보다 실제 운전유량, 흡입압력, 토출압력, 밸브 개도, 진동과 소음 변화를 함께 기록하는 것이 좋습니다.

6. Cavitation과 부식이 동시에 진행될 수도 있다

스테인리스강 임펠러에서는 Cavitation의 반복적인 충격으로 표면의 보호상태가 계속 교란될 수 있습니다. 특히 수질까지 공격적이라면 기계적 손상과 부식이 동시에 작용할 가능성도 확인해야 합니다.

스테인리스강의 수동상태가 왜 중요한지는 최근 작성한 **「Passivation 했는데 또 녹이 생겼다: 스테인리스강 부동태화의 진짜 역할은 무엇일까?」**에서도 살펴봤습니다. 펌프 임펠러 역시 단순히 재질명만 보고 내식성을 판단하기보다 실제 표면상태와 사용환경을 함께 보는 것이 중요합니다.

여기서 진단이 조금 복잡해집니다.

Cavitation Erosion과 Corrosion은 반드시 따로 발생하는 것이 아닙니다.

예를 들어 스테인리스강 임펠러에는 내식성을 유지하는 수동피막이 존재합니다.

기포 붕괴에 따른 충격이 표면을 계속 공격하면 이 보호층 역시 반복적으로 손상될 수 있습니다.

정상적인 환경에서는 다시 수동상태가 형성될 수 있지만, 기계적인 공격이 계속되는 동시에 유체의 부식성까지 높다면 상황이 달라질 수 있습니다.

염화물 농도가 높거나 pH가 좋지 않은 환경이라면 기계적 손상과 전기화학적 부식이 서로 영향을 주면서 손상속도를 높일 가능성을 검토해야 합니다.

그래서 실제 진단에서는

“Cavitation인가, Corrosion인가?”

라는 질문 하나로 끝내기보다

“주된 손상 원인은 무엇이며 다른 메커니즘이 얼마나 가속시키고 있는가?”

를 판단하는 것이 중요합니다.

7. 손상 깊이 하나보다 위치를 지도처럼 기록한다

임펠러를 분해한 뒤 가장 깊게 파인 곳의 깊이만 기록하면 중요한 정보를 놓칠 수 있습니다.

Vane Leading Edge, Suction Eye, Shroud, Vane Passage 등 어디에서 손상이 시작됐고 어느 방향으로 확대됐는지 사진과 함께 기록하는 것이 좋습니다.

그리고 다음 정비 때 같은 위치를 비교합니다.

이 방법은 배관 두께관리와도 비슷합니다.

이전에 작성한 **「탄소강 냉각수 배관의 부식속도 0.1 mm/y와 0.5 mm/y는 무엇이 다른가: 잔존수명 계산 실무」**에서 살펴본 것처럼 한 번의 측정값보다 시간에 따른 변화량을 함께 봐야 손상속도를 판단하기 쉽습니다.

펌프도 마찬가지입니다.

매번 임펠러를 교체하면서 사진과 운전조건을 남기지 않는다면 다음 정비 때 똑같은 원인조사를 처음부터 반복하게 됩니다.

8. 더 좋은 임펠러 재질로 바꾸면 해결될까?

Cavitation Erosion 저항성이 높은 재질을 사용하는 것은 도움이 될 수 있습니다.

하지만 이것을 근본적인 해결책으로 생각해서는 안 됩니다.

예를 들어 기존 임펠러보다 Cavitation에 강한 재질로 교체하면 손상이 나타나는 시점을 늦출 수 있습니다.

그런데 흡입조건이 나쁘거나 펌프가 계속 부적절한 운전점에서 운전된다면 Cavitation 자체는 계속 발생할 수 있습니다.

따라서 재질 변경을 검토하기 전에 먼저 확인할 것은 운전조건입니다.

흡입수두를 확보할 수 있는지, 흡입배관 압력손실을 줄일 수 있는지, Strainer 상태는 정상인지, 액체온도는 적절한지, 펌프 운전점이 설계범위에 있는지 확인해야 합니다.

재질 개선은 그다음 단계입니다.

9. 오늘의 핵심 정리

펌프를 열었는데 임펠러가 벌집처럼 파여 있다면 부식이라는 결론부터 내리지 않는 것이 중요합니다.

특히 손상이 임펠러 입구와 Vane에 집중되고 운전 중 이상 소음이나 진동 증가까지 있었다면 펌프 임펠러 Cavitation 가능성을 함께 확인해야 합니다.

반대로 공격적인 수질, 염화물 환경, 부식생성물이나 명확한 국부부식 증거가 있다면 Corrosion도 배제해서는 안 됩니다.

결국 현장에서 함께 봐야 하는 것은 여섯 가지입니다.

손상 위치 + 표면 형상 + NPSH + 실제 운전점 + 소음·진동 + 유체환경

임펠러를 새것으로 교체하는 것은 정비입니다.

하지만 왜 그 임펠러가 파였는지를 찾아내는 것이 진단입니다.
