수소 충전소와 고압 수소 운송 배관을 보면 가장 먼저 높은 압력을 떠올리게 된다. 그러나 금속부식공학과 재료역학의 관점에서 실제로 더 까다로운 문제는 압력 그 자체보다 수소가 금속 내부로 들어간 이후 재료의 기계적 거동이 변한다는 것이다.
일반적인 부식은 금속이 환경과 반응하면서 두께가 감소하는 현상으로 생각하기 쉽다. 반면 수소 환경에서는 눈에 띄는 금속 손실이 크지 않더라도 연성 감소, 파괴인성 저하, 피로균열 성장 촉진 등이 발생할 수 있다.
따라서 수소 충전소 및 고압 수소 운송 배관용 금속 소재의 기계적 열화 및 표면 코팅 방어 기법을 제대로 이해하려면 “얼마나 부식되었는가?”보다 “수소가 어디로 들어가고, 어디에 모이며, 어떤 응력에서 균열을 키우는가?”를 먼저 살펴봐야 한다.
1. 수소는 어떻게 금속 내부로 들어가는가?
고압 수소가 강재 표면에 접촉하면 수소분자(H₂)가 표면에 흡착되고, 조건에 따라 원자 상태의 수소가 금속으로 유입될 수 있다.
금속 내부로 들어간 수소는 단순히 균일하게 퍼지는 것이 아니다.
결정격자의 빈 공간을 따라 확산하면서 다음과 같은 위치에 포획될 수 있다.
- 전위(Dislocation)
- 결정립계(Grain Boundary)
- 비금속 개재물(Inclusion)
- 탄화물 및 석출물
- 미세공극
- 용접부와 열영향부(HAZ)
이것을 수소 트랩(Hydrogen Trap)이라고 한다.
여기서 중요한 공학적 포인트가 하나 있다.
수소의 총량만 보는 것보다 수소가 어느 위치에 집중되어 있는지를 보는 것이 더 중요할 수 있다.
예를 들어 동일한 평균 수소농도를 가진 두 개의 강재가 있더라도 하나는 수소가 비교적 균일하게 분포하고 다른 하나는 개재물이나 균열 선단에 집중되어 있다면 실제 균열 위험은 같지 않다.
2025년 발표된 수소 장벽층 연구에서도 수소취성은 재료 내부의 결함과 미세조직에 의해 크게 영향을 받으며, 수소 유입을 줄이는 것뿐 아니라 수소가 이동할 수 있는 결함 경로를 제어하는 것이 중요하다고 설명한다.
2. ‘강도가 높은 강재’가 수소 환경에서 항상 좋은 것은 아니다
일반적인 압력용기 설계에서는 높은 항복강도와 인장강도를 가진 재료가 매력적이다.
하지만 수소 환경에서는 판단이 달라진다.
강도가 높아지는 과정에서 미세조직, 전위밀도, 석출물, 잔류응력 등이 변하기 때문이다. 이러한 미세조직은 수소의 확산과 트랩 거동에도 영향을 줄 수 있다.
따라서 수소용 강재를 평가할 때 단순히
“항복강도가 몇 MPa인가?”
만 보는 것은 부족하다.
오히려 다음 질문이 중요하다.
“이 재료가 수소에 노출된 상태에서 균열이 발생했을 때 얼마나 안정적으로 균열성장을 억제할 수 있는가?”
이 차이가 일반적인 구조용 강재 선정과 수소설비용 재료선정의 중요한 차이점이다.
3. 실제 시험에서 확인된 수소 환경의 피로균열 증가
이 부분은 단순한 이론이 아니다.

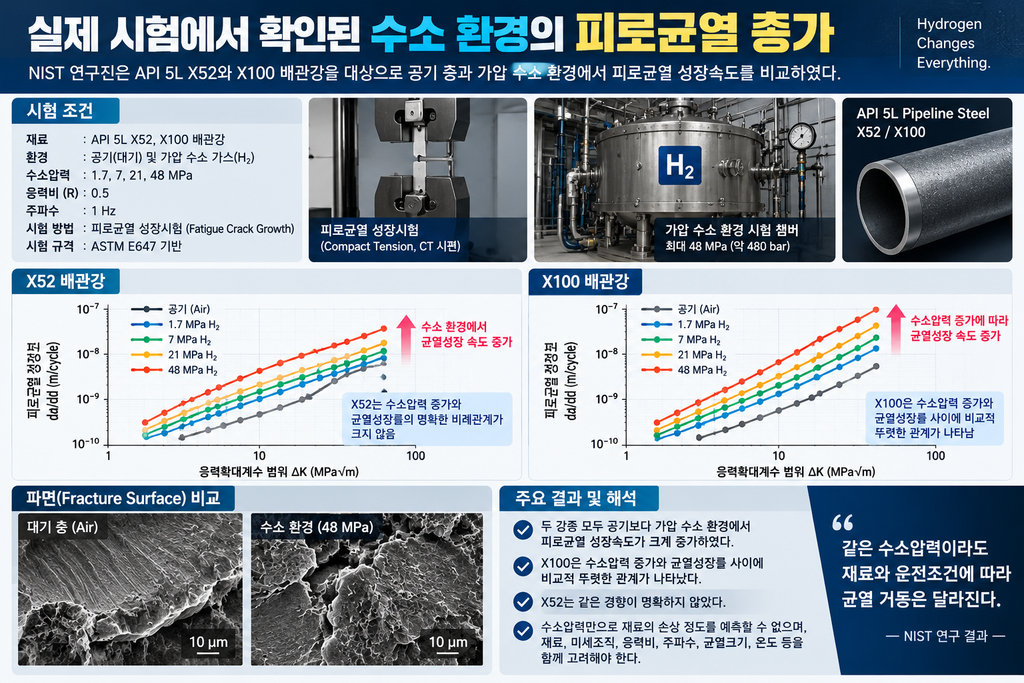

NIST 연구진은 API 5L X52와 X100 두 종류의 배관강을 대상으로 공기 중과 가압 수소 환경에서 피로균열성장(Fatigue Crack Growth)을 비교했다.
시험 수소압력은 1.7, 7, 21, 48 MPa였고, 기본 시험은 R=0.5, 주파수 1 Hz 조건에서 수행됐다.
결과는 상당히 의미가 있다.
두 강종 모두 공기보다 가압 수소 환경에서 피로균열 성장속도가 크게 증가했다. X100에서는 수소압력 증가와 균열성장률 사이에 비교적 뚜렷한 관계가 나타났지만 X52에서는 같은 관계가 명확하지 않았다. 즉, 수소압력 하나만으로 재료의 손상 정도를 예측할 수 없다는 것이다.
이 결과에서 중요한 것은 숫자 자체보다 재료별 반응이 다르다는 사실이다.
따라서 “21 MPa 수소니까 안전하다” 또는 “48 MPa면 위험하다”처럼 압력 하나를 기준으로 판단하는 방식은 공학적으로 지나치게 단순하다.
재료, 미세조직, 응력비, 균열크기, 주파수, 온도와 함께 봐야 한다.
4. 수소 충전소에서는 압력보다 ‘반복 압력’이 중요할 수 있다
수소 충전소의 압력계가 한 번 높은 값을 나타내는 것보다 더 중요한 것은 충전과 방출이 반복된다는 사실이다.
압축기 작동 → 저장 → 차량 충전 → 감압 → 재가압이라는 사이클이 반복되면서 배관과 압력용기에는 반복응력이 발생한다.
Sandia National Laboratories는 4130X 강재를 45 MPa 수소가스에서 시험하면서 응력비(R-ratio)와 반복주파수에 따른 피로균열 성장속도를 조사했다.
연구에서는 주파수를 0.1 Hz에서 1 Hz로 증가시켰을 때 R=0.5 조건에서는 균열성장률이 감소했지만 R=0.1에서는 뚜렷한 변화가 나타나지 않았다. 또한 낮은 주파수와 높은 R-ratio가 균열성장을 증가시키는 경향이 관찰됐다.
이 결과는 상당히 중요한 실무적 의미를 갖는다.
같은 45 MPa 수소라도 모든 운전조건에서 재료가 동일하게 손상되는 것이 아니다.
따라서 수소설비의 수명평가에서 단순한 최고압력보다 실제 압력-시간 이력과 압력 사이클을 확보하는 것이 중요하다.
5. 가장 먼저 봐야 할 곳은 용접부와 응력집중부다
배관 전체가 동일한 위험도를 갖는 것은 아니다.
현장에서 먼저 의심해야 할 곳은 다음과 같다.
- Girth weld
- HAZ
- Branch connection
- Flange
- Valve connection
- Elbow
- Thread
- 기존 표면결함
- 용접잔류응력이 큰 영역
특히 용접부는 모재와 동일한 미세조직을 갖지 않는다.
용접열에 의해 HAZ의 결정립과 석출상, 경도, 잔류응력 등이 변화할 수 있기 때문이다.
따라서 수소 배관을 검사하면서 모재의 UT 결과가 양호하다는 이유만으로 전체 시스템을 안전하다고 판단하는 것은 위험할 수 있다.
수소 환경에서의 균열은 평균적인 재료상태보다 국부적인 취약점(Local Weak Point)에서 시작될 가능성이 높기 때문이다.
6. 여기서 표면 코팅이 등장한다
표면 코팅의 목적은 금속을 단순히 외부 부식으로부터 보호하는 것만이 아니다.
수소용 코팅에서는 Hydrogen Permeation Barrier, 즉 수소가 강재 내부로 들어가는 속도를 감소시키는 장벽 역할이 중요하다.
2025년 International Journal of Hydrogen Energy에 발표된 연구에서는 금속, 세라믹, 고분자, 복합 및 다층 코팅을 수소 장벽으로 비교하면서 코팅의 종류뿐 아니라 코팅 제조방법과 결함 구조가 수소 투과거동에 직접적인 영향을 미친다고 분석했다.
이것은 상당히 중요한 관점이다.
예를 들어 코팅 A의 수소 투과율이 실험실에서 낮게 측정됐다고 하더라도 실제 배관에 적용했을 때 pinhole이나 microcrack이 발생한다면 결과는 달라질 수 있다.
즉,
재료의 수소투과성 ≠ 실제 설비의 수소차단성능
이다.
7. 코팅의 가장 위험한 적은 ‘평균 두께’가 아니다
코팅을 평가할 때 흔히 평균 두께를 먼저 확인한다.
하지만 수소 장벽 관점에서는 결함의 위치와 연결성이 더 중요할 수 있다.
예를 들어 전체 코팅의 99.9%가 정상이라고 해도 금속 표면까지 연결된 미세균열이 존재한다면 그곳이 수소 이동의 우선 경로가 될 수 있다.
2025년 수소 장벽 코팅 연구는 이러한 현상을 defect-driven transport 관점에서 설명한다. 기공, void, microcrack 같은 국부적인 결함이 수소의 선택적 이동경로가 될 수 있다는 것이다.
따라서 코팅 검사에서 단순한 두께 측정만으로는 부족하다.
필요에 따라 다음 항목을 함께 확인해야 한다.
코팅두께 → Pin-hole → Adhesion → Microcrack → 계면상태 → 수소투과시험
특히 반복 압력과 온도변화가 있는 설비에서는 초기 검사에서 정상인 코팅도 장기간 운전 후 동일한 성능을 유지한다고 가정해서는 안 된다.
8. 실제 코팅 연구에서 나타나는 실패 메커니즘
여기서 중요한 것은 “어떤 코팅이 가장 좋다”는 식의 결론을 내리지 않는 것이다.
2026년 표면개질 관련 리뷰에서는 pinhole, microcrack, 계면접착력 저하, 잔류응력, 미세조직 불일치 등이 수소 확산 경로를 만들고 장기적인 장벽성능을 떨어뜨릴 수 있다고 지적한다. 특히 반복하중과 열변동 조건에서는 이러한 문제가 더 중요해질 수 있다.
이것을 금속부식공학적으로 해석하면 상당히 재미있는 결과가 나온다.
처음에는 코팅이 수소의 진입을 막는다.
↓
시간이 지나면서 코팅에 미세균열이 생긴다.
↓
수소가 특정 결함을 통해 국부적으로 침투한다.
↓
코팅 아래 금속에 수소가 집중된다.
↓
이미 존재하던 개재물·전위·잔류응력 부근에 수소가 모인다.
↓
반복하중에 의해 균열이 성장한다.
즉 코팅이 손상된 이후에는 평균적인 코팅성능보다 가장 취약한 결함 하나가 전체 시스템의 위험도를 결정할 수 있다.
이것이 이번 글에서 가장 중요하게 보는 공학적 해석이다.
9. ‘코팅했으니 안전하다’는 판단이 실패하는 이유
다음 상황을 생각해보자.
수소 배관에 새로운 표면 코팅을 적용했고 초기 코팅두께와 외관검사를 모두 통과했다.
그렇다면 안전할까?
반드시 그렇지는 않다.
배관은 운전 중 반복적으로 압력과 온도의 영향을 받는다. 코팅과 강재의 열팽창계수가 다르면 계면에 반복적인 응력이 발생할 수 있고, 기계적인 진동이나 설치 과정에서 발생한 손상도 미세균열의 시작점이 될 수 있다.
이것은 특정 사용자의 현장 경험을 의미하는 것이 아니라 실제 연구에서 확인된 코팅 장기내구성의 한계를 바탕으로 구성한 공학적 실패 시나리오다.
따라서 코팅의 성공 여부는 “시공 직후 합격”이 아니라
얼마나 오래 수소 유입을 억제할 수 있는가?
로 판단해야 한다.
10. 수소설비 검사에서는 UT만으로 충분하지 않다
일반적인 배관 부식에서는 UT 두께 측정이 매우 중요한 검사수단이다.
그러나 수소취성은 조금 다르다.
금속 두께가 거의 줄지 않았는데도 미세균열이 성장할 수 있기 때문이다.
따라서 수소 충전소 및 고압 수소 운송 배관용 금속 소재의 기계적 열화 및 표면 코팅 방어 기법을 실제 Integrity Management에 적용한다면 검사 항목도 다음처럼 구성하는 것이 합리적이다.
재료 단계
강종, 열처리, 미세조직, 개재물 확인
제작 단계
용접절차, HAZ, 용접결함, 잔류응력 검토
표면 단계
코팅두께, pinhole, adhesion, crack, delamination 검사
운전 단계
압력-시간 이력, 압력 사이클, 온도 변화 기록
건전성 단계
UT뿐 아니라 필요에 따라 MT/PT/고해상도 UT 등 적절한 균열검사 조합
수명평가 단계
균열크기, 응력확대계수(Stress Intensity Factor), 피로균열 성장률(da/dN), 허용결함크기를 이용한 Fitness-for-Service 평가
즉 “두께가 남아 있으니 안전하다”가 아니라 “예상되는 결함이 검사주기 동안 임계크기에 도달하지 않는가”를 보는 방식으로 바뀌어야 한다.
11. 그렇다면 어떤 방어전략이 가장 현실적인가?
하나의 코팅으로 모든 문제를 해결하려는 접근보다는 다층적인 방어가 현실적이다.
첫 번째는 수소에 대한 재료 자체의 저항성이다.
두 번째는 용접부와 응력집중부 관리다.
세 번째는 표면 코팅을 통한 Hydrogen Ingress 감소다.
네 번째는 압력 사이클 관리다.
다섯 번째는 정기적인 균열 및 코팅상태 검사다.
2025년 연구들은 금속·세라믹·고분자·복합·다층 장벽을 각각 연구하고 있지만, 아직 모든 실제 설비 조건에서 하나의 코팅이 압도적으로 우수하다고 결론내리기는 어렵다. 실험실의 수소투과시험과 실제 대형 배관의 반복압력·온도·기계적 손상 조건 사이에도 차이가 있기 때문이다.
12. 결론: 수소 배관의 수명은 ‘가장 약한 지점’에서 결정된다
수소 충전소 및 고압 수소 운송 배관용 금속 소재의 기계적 열화 및 표면 코팅 방어 기법을 단순히 수소취성이나 방청코팅 문제로만 접근하면 핵심을 놓치게 된다.
수소는 금속 내부로 들어간 뒤 미세조직의 특정 위치에 포획될 수 있고, 응력집중부와 결합하면서 균열 개시 및 피로균열 성장을 촉진할 수 있다.
실제 연구에서도 1.7~48 MPa의 가압 수소에서 X52와 X100 배관강의 피로균열 성장속도가 공기보다 증가했고, 45 MPa 수소에서 4130X 강재 역시 R-ratio와 주파수에 따라 균열성장 거동이 달라졌다.
따라서 이 문제의 핵심은 단순하다.
수소를 완전히 없애는 것이 아니라 수소가 금속 내부로 들어가는 양을 줄이고, 들어간 수소가 균열을 키울 수 있는 조건을 관리하는 것이다.
그리고 표면 코팅은 그 첫 번째 방어선이 될 수 있다.
하지만 코팅 역시 결함을 가지고 있기 때문에 최종적인 안전성은 코팅 하나가 아니라
재료선정 + 미세조직 + 용접품질 + 코팅 + 압력사이클 + 균열검사 + 수명평가
가 함께 결정한다.
이것이 수소 충전소 및 고압 수소 운송 배관용 금속 소재의 기계적 열화 및 표면 코팅 방어 기법을 금속부식공학과 Integrity Engineering의 관점에서 바라봐야 하는 이유다.
자주 묻는 질문
Q1. 고강도 강재를 사용하면 수소배관이 더 안전한가?
반드시 그렇지는 않다. 강도뿐 아니라 미세조직, 개재물, 잔류응력, 수소 트랩 특성, 용접부 및 피로균열 성장거동을 함께 평가해야 한다.
Q2. 표면 코팅을 하면 수소취성을 완전히 막을 수 있는가?
그렇지 않다. 코팅의 기본 역할은 수소 유입을 감소시키는 것이다. pinhole, microcrack, 박리와 같은 결함이 생기면 수소가 국부적으로 침투할 수 있다.
Q3. UT 두께가 정상이라면 수소취성도 없다고 볼 수 있는가?
아니다. 수소취성은 반드시 큰 두께감소를 동반하지 않는다. 따라서 균열 가능성이 있는 용접부와 응력집중부는 별도의 비파괴검사가 필요하다.
Q4. 수소압력이 높을수록 항상 균열성장률도 비례해서 증가하는가?
그렇게 단순하게 볼 수 없다. NIST의 X52/X100 연구에서도 재료별 압력 의존성이 달랐다. 응력비, 주파수, 미세조직과 같은 변수가 함께 작용한다.
