1. 선박 평형수 처리 장치(BWTS) 배관망 내 동합금 및 티타늄 소재의 유속에 따른 침식-부식(Erosion-Corrosion) 대책
선박 평형수 처리 장치(BWTS) 배관망 내 동합금 및 티타늄 소재의 유속에 따른 침식-부식(Erosion-Corrosion) 대책..
선박의 평형수 처리 장치(BWTS)는 해수를 직접 취급하기 때문에 배관 재질 선정과 부식관리가 상당히 까다롭습니다.
특히 밸브, 펌프, 엘보 및 노즐 주변에서 예상보다 빠르게 표면이 손상되거나, 동합금 부품에서 국부적인 홈과 Pit이 발견되는 경우가 있습니다.
그런데 현장에서 흔히 하는 판단이 있습니다.
“배관의 평균 유속만 기준 이하라면 침식-부식은 문제가 없지 않을까?”
실제로는 그렇지 않습니다.
침식-부식(Erosion-Corrosion)은 유체의 흐름에 의한 기계적 작용과 전기화학적 부식이 동시에 작용하는 손상입니다.
특히 해수처럼 염화물이 존재하는 환경에서는 보호성 표면막이 유체의 전단력에 의해 반복적으로 손상되면 새로운 금속 표면이 노출되고 부식이 가속될 수 있습니다.
BWTS에서는 여기에 필터에서 빠져나온 미세 고형물, 기포, 밸브의 스로틀링, 급격한 유로 변화 등이 더해질 수 있습니다.
1. 선박 평형수 처리 장치(BWTS) 왜 BWTS에서 유속 관리가 중요한가?
선박의 BWTS는 해수를 취수하고 처리한 후 다시 배출하는 과정에서 비교적 높은 유량을 처리합니다.
IMO의 BWMS Code는 선박용 평형수 관리 시스템의 형식승인과 성능시험에 대한 요구사항을 규정하고 있으며, 실제 시스템에는 여과, UV, 전기분해 등 여러 처리방식이 사용됩니다.
특히 전기분해 방식이나 Active Substance를 사용하는 시스템에서는 일반적인 해수배관과 다른 화학적 조건이 형성될 수 있기 때문에 재질과 유속을 별도로 검토해야 합니다.

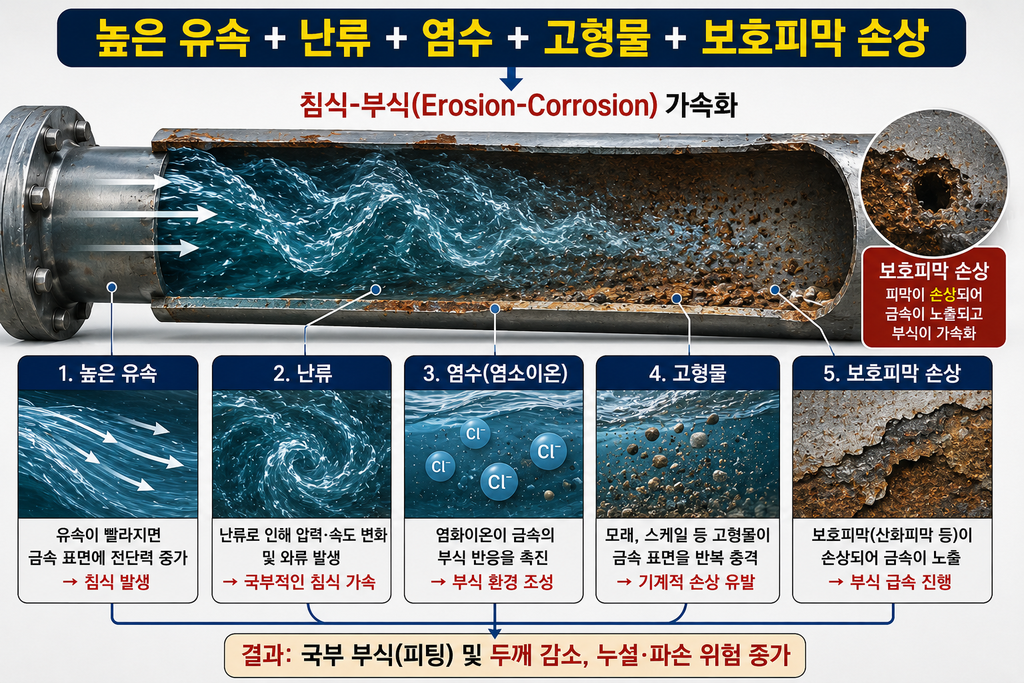

침식-부식은 일반적으로 다음과 같은 조건에서 심해질 가능성이 있습니다.
높은 유속 + 난류 + 염수 + 고형물 + 보호피막 손상
따라서 단순히 배관 직경과 평균 유량만 가지고 판단해서는 부족합니다.
2. 동합금에서 나타나는 침식-부식
해수용 동합금, 특히 Cu-Ni 계열은 해수 환경에서 우수한 내식성을 가지고 있어 선박의 해수계통에 널리 사용되어 왔습니다.
그러나 내식성이 좋다는 것이 모든 유속에서 안전하다는 의미는 아닙니다.
동합금 표면에는 시간이 지나면서 보호성 피막이 형성됩니다.
그런데 유속이 증가하고 특히 엘보, 밸브, 티(Tee), 리듀서와 같은 곳에서 난류가 발생하면 이 피막이 반복적으로 손상될 수 있습니다.
결과적으로
보호피막 손상 → 금속 표면 노출 → 국부 부식 → 피막 재형성 → 다시 유체에 의해 제거
라는 과정이 반복되면서 침식-부식이 진행될 수 있습니다.
Nickel Institute 자료에서도 동합금 배관은 과도한 유속이나 국부 난류에 의해 erosion-corrosion 또는 impingement attack이 발생할 수 있으며, 합금 종류와 배관 형상에 따라 권장 유속이 달라진다고 설명합니다.
3. 동합금은 몇 m/s까지 사용할 수 있을까?
이 질문에 하나의 숫자로 답하면 오히려 위험합니다.
예를 들어 90/10 Cu-Ni(C70600)의 경우 해수 배관에서 약 3.5 m/s 수준을 보수적인 최대 설계속도로 제시하는 자료가 있는 반면, 배관 직경과 엘보 형상 등에 따라 권장값은 달라질 수 있습니다.
Nickel Institute의 해수용 동합금 가이드에서는 C70600과 C71500의 배관 권장 유속을 직경과 bend 형상에 따라 다르게 제시합니다. 예를 들어 작은 직경 배관에서는 약 1.5~1.8 m/s 수준, 큰 직경의 적절한 long-radius bend에서는 약 3.35~3.7 m/s 수준의 값이 제시됩니다.
따라서 실무에서는
“C70600 = 무조건 3.5 m/s 이하”
처럼 적용하기보다,
재질 + 배관 직경 + 엘보 형상 + 밸브 형식 + 유체 청정도 + 운전조건
을 함께 검토해야 합니다.
4. 가장 위험한 곳은 평균 유속이 높은 곳이 아니다
현장에서 중요한 포인트입니다.
침식-부식은 배관 전체에서 균일하게 발생하지 않습니다.
오히려 다음과 같은 위치에서 국부적으로 심해지는 경우가 많습니다.
- Pump discharge 직후
- Elbow
- Short-radius bend
- Tee
- Reducer
- Butterfly valve 및 control valve
- Valve throttling 영역
- 노즐 입구·출구
- 급격한 유로 변화부
- 배관 내부 표면이 거친 부분
예를 들어 배관 평균 유속이 2 m/s라고 하더라도 밸브 후단이나 엘보 내부에서는 국부적인 난류와 전단응력이 크게 증가할 수 있습니다.
따라서 배관 평균 유속보다 유동장(flow field)을 보는 것이 중요합니다.
5. 고형물이 포함되면 상황이 달라진다
BWTS에서는 취수 해수에 부유물이나 모래, 침전물이 포함될 수 있습니다.
필터가 모든 고형물을 제거하지 못하거나 필터 손상·우회(Bypass)가 발생하면 입자가 배관으로 유입될 수 있습니다.
이때는 단순한 erosion-corrosion보다 solid particle erosion + corrosion이 결합된 형태로 손상이 진행될 수 있습니다.
특히 엘보 외측 또는 유동이 충돌하는 위치에서 금속 표면이 빠르게 거칠어지고 국부적인 두께 감소가 발생할 수 있습니다.
따라서 해수에 고형물이 많이 포함될 가능성이 있는 경우에는 유속을 무조건 높게 유지하는 것보다 입자 농도와 입자 크기까지 고려한 유동조건을 검토해야 합니다.
6. 티타늄은 유속에 정말 강한가?
티타늄은 해수 환경에서 매우 우수한 내식성을 가지고 있으며, 유속 증가에 대한 내성이 동합금보다 훨씬 뛰어난 재질로 평가됩니다.
일부 해수 부식 가이드에서는 티타늄에 대해 별도의 일반적인 최대 유속 제한을 두지 않고, 시스템의 압력손실과 유체력 등을 기준으로 설계하도록 제시합니다. NACE 계열 참고자료에서도 티타늄은 일반적인 해수용 속도 제한표에서 “No velocity limits”로 분류된 사례가 있습니다.
그러나 이것을
“티타늄은 유속에 관계없이 안전하다.”
라고 해석해서는 안 됩니다.
높은 유속에서는 침식뿐 아니라
- Cavitation
- 고형물 충돌
- 진동
- 압력손실
- 유체력
- 국부 난류
- 이종금속과의 Galvanic Corrosion
등을 함께 검토해야 합니다.
즉 티타늄의 장점은 부식 저항성이 매우 높다는 것이지, 모든 유동조건에서 설계 검토가 필요 없다는 의미는 아닙니다.
7. 동합금과 티타늄을 함께 사용할 때 주의할 점
BWTS에서는 여러 재질이 하나의 배관망에 연결될 수 있습니다.
예를 들어
Cu-Ni 배관 + Titanium valve + Stainless steel flange
와 같은 조합이 만들어질 수 있습니다.
이 경우 해수가 전해질 역할을 하면서 서로 다른 금속 사이에 전위차가 형성될 수 있습니다.
따라서 이종금속 접촉부에서는 Galvanic Corrosion 가능성을 검토해야 합니다.
특히 작은 면적의 상대적으로 비귀금속이 큰 면적의 귀금속성 재질과 연결되는 경우에는 불리한 면적비가 만들어질 수 있으므로 절연조인트, 적절한 재질 조합 및 설계 검토가 필요합니다.
8. BWTS의 특수조건 — 산화제까지 고려해야 한다
BWTS에서 놓치기 쉬운 부분입니다.
일부 평형수 처리 시스템은 전기분해 등 Active Substance를 이용하는 방식을 사용합니다. IMO 자료에서도 전기분해 기반 시스템과 Active Substance를 사용하는 BWMS가 별도의 승인 절차와 관리 대상임을 확인할 수 있습니다.
따라서 실제 배관의 부식평가에서는 단순한 “해수”가 아니라
해수 + 잔류 산화제 + 염화물 + 온도 + 유속
이라는 실제 운전환경을 기준으로 재질 적합성을 검토해야 합니다.
특히 처리장치의 전·후단에서 수질조건이 달라진다면 동일한 재질이라도 부식거동이 달라질 수 있습니다.
9. 현장 트러블슈팅
침식-부식이 발견됐을 때 가장 먼저 해야 할 일은 손상 부위의 사진을 찍는 것이 아닙니다.
“유체가 어떻게 흘렀는가?”
를 먼저 확인해야 합니다.
STEP 1. 손상 위치 Mapping
엘보, 밸브, 펌프 후단 등 특정 형상과 손상 위치가 일치하는지 확인합니다.
STEP 2. 실제 유속 계산
설계 유량이 아니라 실제 운전 유량과 배관 내경을 이용해 평균 유속을 계산합니다.
V = Q / A
단, 이것은 평균 유속이므로 최종 판단값으로 사용해서는 안 됩니다.
STEP 3. 국부 난류 확인
필요하면 CFD 또는 유동해석을 이용해 밸브와 엘보 주변의 속도분포 및 난류영역을 검토합니다.
STEP 4. NDT 실시
UT Thickness Mapping으로 손상 분포를 확인하고, 국부적인 Pit이나 침식흔의 최대 깊이를 확인합니다.
STEP 5. 유체 분석
해수의 염화물 농도, 고형물, 처리공정에 따른 산화제 조건 등을 확인합니다.
STEP 6. 재질 확인
실제 설치된 Cu-Ni 또는 Ti 재질이 설계사양과 일치하는지 PMI 등을 통해 확인합니다.
10. 엔지니어를 위한 실무 방어 대책
침식-부식의 대책은 단순히 유속을 낮추는 것만으로 끝나지 않습니다.
① 유속 관리
동합금은 적용 합금과 배관 형상에 맞는 보수적인 설계유속을 설정합니다.
② 국부 난류 최소화
가능하면 long-radius elbow를 적용하고 급격한 단면 변화와 불필요한 throttling을 줄입니다.
③ 밸브 후단 집중관리
Control valve 또는 부분 개방 밸브 후단은 높은 난류가 발생할 가능성이 있으므로 별도의 검사구역으로 관리합니다.
④ 고형물 관리
Strainer와 filter 차압을 관리하고 필터 파손이나 Bypass 여부를 확인합니다.
⑤ 재질 최적화
고유속이나 강한 국부 난류가 예상되는 위치에는 Ti 또는 erosion resistance가 높은 재질을 선택하는 방법을 검토합니다.
⑥ Galvanic Corrosion 관리
Cu-Ni, Ti, stainless steel 등이 직접 연결되는 경우 이종금속 접촉에 따른 전기화학적 영향을 검토합니다.
11. 현장 실무자 Voice
현장에서 침식-부식 문제가 반복되는 배관을 보면 흔히 이렇게 이야기합니다.
“유속이 설계값 안에 있는데 왜 이곳만 계속 얇아지지?”
바로 이 질문이 중요합니다.
평균 유속은 정상인데 특정 엘보와 밸브 후단에서만 손상이 반복된다면 문제는 평균 유속 자체가 아니라 국부적인 난류와 전단응력일 가능성이 있습니다.
따라서 엔지니어는 다음 세 가지를 확인해야 합니다.
① 평균 유속은 얼마인가?
② 국부적으로 유속과 난류가 얼마나 증가하는가?
③ 그 위치의 재질과 실제 수질조건이 적합한가?
이 세 가지를 함께 확인해야 원인을 제대로 찾을 수 있습니다.
12. 핵심 정리
BWTS 배관의 침식-부식은 단순히 “유속이 빠르기 때문에 발생하는 부식”으로 이해하면 부족합니다.
실제 손상은
유속 + 난류 + 재질 + 해수환경 + 고형물 + 밸브/배관 형상 + 산화제 조건
이 결합된 결과입니다.
특히 동합금은 해수에서 우수한 내식성을 가지고 있지만 과도한 유속과 국부 난류에서는 보호피막이 손상되어 침식-부식이 발생할 수 있습니다. 반면 티타늄은 해수에서 매우 높은 내식성과 유속 내성을 가지고 있지만 고형물, 캐비테이션, 유체력 및 이종금속 접촉 문제까지 검토해야 합니다.
따라서 BWTS Integrity Management의 핵심은
“평균 유속을 제한하는 것”에서 끝나는 것이 아니라 “손상이 발생할 수 있는 국부 유동환경을 먼저 찾아내고, 그 위치에 적합한 재질과 NDT를 적용하는 것”
입니다.
FAQ
Q. 동합금 배관의 유속은 몇 m/s 이하로 관리해야 하나요?
재질과 배관 직경, bend 형상, 해수의 청정도 등에 따라 달라집니다. 90/10 Cu-Ni의 경우 약 3.5 m/s 수준이 보수적인 설계값으로 제시되는 자료가 있지만, 실제 설계에서는 적용 규격과 제조사 기준을 우선해야 합니다.
Q. 티타늄은 유속 제한이 없나요?
일부 해수 부식 가이드에서는 일반적인 부식 관점의 최대 유속 제한을 두지 않지만, 실제 시스템에서는 압력손실, 진동, 유체력, 캐비테이션 및 고형물 침식 등을 별도로 검토해야 합니다.
Q. 평균 유속이 정상인데 침식-부식이 발생할 수 있나요?
가능합니다. 엘보, 밸브, Tee, Reducer 등에서는 평균 유속보다 국부 유동조건이 훨씬 중요할 수 있습니다.
Q. BWTS에서는 왜 일반 해수배관보다 더 세밀하게 봐야 하나요?
BWTS는 시스템에 따라 여과, UV, 전기분해 또는 Active Substance 등 서로 다른 처리기술이 적용되며, 처리 전후의 수질조건이 달라질 수 있기 때문입니다. 따라서 실제 운전환경을 기준으로 재질과 유동조건을 평가해야 합니다.
