“배관 수명이 5년 남았다더니…” 잔존수명 계산, 숫자만 믿으면 위험한 이유

“이 배관은 앞으로 5년 정도 더 사용할 수 있습니다.” (배관 잔존수명 계산)

설비 정기검사 보고서에서 이런 문장을 발견하면 일단 안심하게 됩니다.

당장 교체하지 않아도 되고, 다음 정비 계획도 여유 있게 세울 수 있을 것 같습니다.

그런데 1년 뒤 다시 검사했더니 예상보다 훨씬 빠르게 두께가 줄어들었다면 어떨까요?

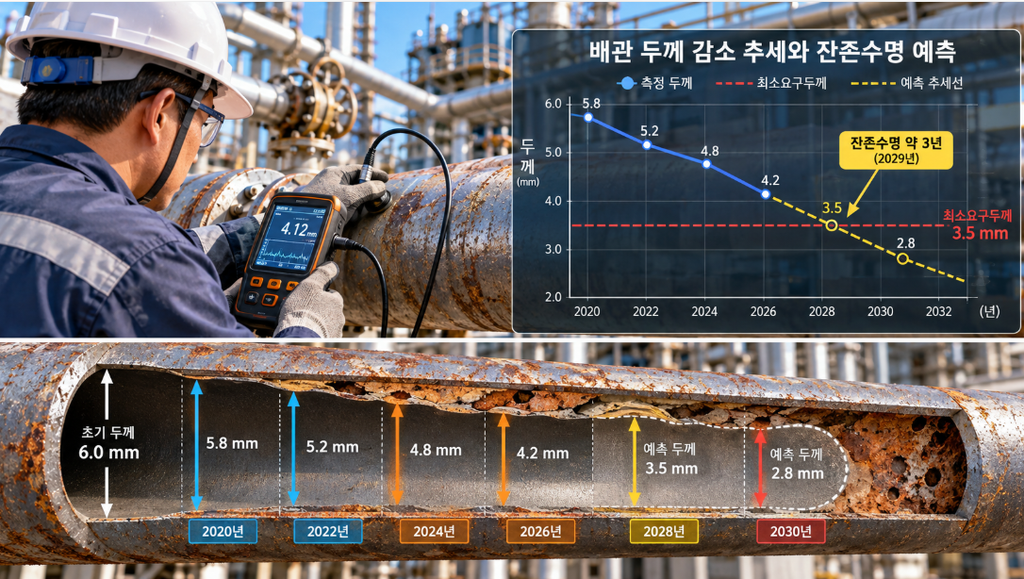

배관 잔존수명(Remaining Life)은 현재 두께와 부식속도를 이용해 앞으로의 사용 가능 기간을 추정하는 중요한 지표입니다.

하지만 계산 결과가 5년이라고 해서 앞으로 5년 동안 안전하다는 보증서가 되는 것은 아닙니다.

지난 20편에서는 초음파 두께 측정 오차를, 21편에서는 최소요구두께와 잔존두께의 차이를 살펴봤습니다.

이번 22편에서는 실제 설비 검사에 활용되는 배관 잔존수명 계산 방법과 결과를 해석할 때 주의해야 할 사항을 알아보겠습니다.

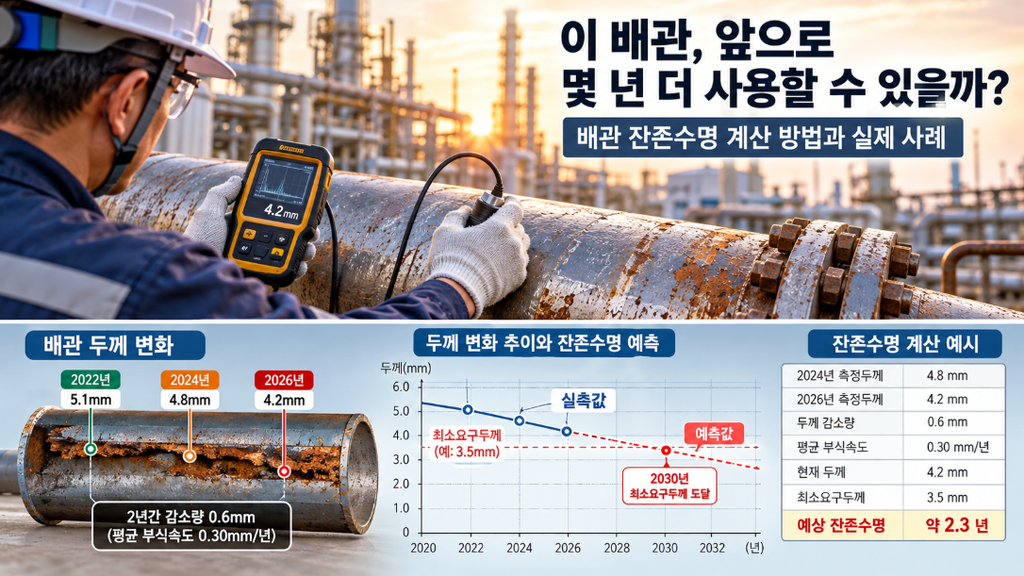

1. 배관 잔존수명 계산은 어떻게 계산할까?

배관 잔존수명은 현재 측정두께에서 최소요구두께를 뺀 값을 부식속도로 나누어 추정할 수 있습니다.

일반적인 균일감육 조건에서 사용하는 기본 관계식은 다음과 같습니다.

\[ RL=\frac{t_{\text{actual}}-t_{\text{required}}}{CR} \]

여기서 RL은 잔존수명(년), \(t_{\text{actual}}\)은 현재 측정두께(mm), \(t_{\text{required}}\)는 평가에 적용한 최소요구두께(mm), CR은 부식속도(mm/년)입니다.

예를 들어 현재 두께가 5.5mm이고 최소요구두께가 4.0mm, 부식속도가 연간 0.3mm라면 다음과 같이 계산됩니다.

\[ RL=\frac{5.5-4.0}{0.3}=5.0\text{년} \]

배관 잔존수명 계산은 5년입니다.

그러나 이 계산은 부식속도가 앞으로도 일정하게 유지되고, 적용한 두께와 최소요구두께가 타당하다는 가정에 기반합니다.

국부부식이나 균열처럼 손상 형태가 다른 경우에는 이 식만으로 사용 가능 기간을 판단해서는 안 됩니다.

2. 같은 배관인데 잔존수명이 달라지는 이유

다음은 계산 원리를 설명하기 위한 가상의 산업용 탄소강 배관 검사 사례입니다. 실제 사업장의 측정 기록은 아닙니다.

항목	가상 검사 결과
2022년 측정두께	6.2mm
2024년 측정두께	5.9mm
2026년 측정두께	5.5mm
최소요구두께	4.0mm
2022~2026년 평균 감소율	0.175mm/년
2024~2026년 평균 감소율	0.20mm/년

2022년부터 2026년까지의 장기 평균 두께 감소율은 다음과 같습니다.

\[ CR_{\text{long}}=\frac{6.2-5.5}{4}=0.175\text{ mm/년} \]

최근 2년의 단기 평균 감소율은 다음과 같습니다.

\[ CR_{\text{short}}=\frac{5.9-5.5}{2}=0.20\text{ mm/년} \]

이 두 값을 각각 적용하면 잔존수명은 달라집니다.

적용 부식속도	계산상 잔존수명
장기 평균 0.175mm/년	약 8.6년
단기 평균 0.20mm/년	7.5년

같은 배관, 같은 현재 두께인데도 계산 결과에 약 1.1년의 차이가 생깁니다.

이는 계산이 틀렸기 때문이 아닙니다.

어떤 기간의 부식속도를 미래에도 적용할 것인지에 따라 결과가 달라지는 것입니다.

실제 검사에서는 장기·단기 부식속도를 비교하고 운전 조건의 변화까지 검토해 평가에 사용할 값을 결정해야 합니다.

3. 부식속도가 갑자기 빨라지면 어떻게 될까?

배관의 부식속도는 항상 일정하지 않습니다.

유체 온도, 수분, 용존산소, 염화물, 유속, 운전 정지 기간 등 다양한 요인에 따라 변화할 수 있습니다.

앞선 가상 사례에서 최근 운전 조건이 바뀌어 실제 두께 감소율이 0.4mm/년으로 증가했다고 가정해 보겠습니다.

현재 두께가 5.5mm이고 최소요구두께가 4.0mm라면 계산 결과는 다음과 같습니다.

\[ RL=\frac{5.5-4.0}{0.4}=3.75\text{년} \]

최근 2년 평균 부식속도를 적용했을 때는 7.5년이었지만, 부식속도가 두 배로 증가하면 계산상 잔존수명은 절반으로 줄어듭니다.

이처럼 과거의 부식속도만 보고 장래의 설비 상태를 단정하는 것은 위험합니다.

특히 원수 수질이나 약품 주입 조건이 바뀌었거나, 공정 운전 조건이 변경된 설비에서는 기존 부식속도를 다시 검토해야 합니다.

4. 초음파 두께 측정 오차가 잔존수명에 미치는 영향

배관 잔존수명 계산은 측정두께에 직접 영향을 받습니다.

예를 들어 실제 두께가 5.5mm인 배관을 5.7mm로 측정했다고 가정하겠습니다.

최소요구두께 4.0mm, 부식속도 0.20mm/년을 적용하면 다음과 같습니다.

측정두께	계산상 잔존수명
5.5mm	7.5년
5.7mm	8.5년

두께 측정값이 0.2mm 차이 나는 것만으로 계산 결과가 1년 달라집니다.

물론 실제 현장에서 0.2mm 차이가 반드시 측정 오차라는 뜻은 아닙니다. 측정 위치 차이 또는 실제 두께 분포의 차이일 수도 있습니다.

따라서 두께 측정 기록에는 검사 위치, 장비 교정, 표면 상태, 검사 방법을 함께 남기는 것이 중요합니다.

특히 부식속도가 낮아 연간 두께 감소량이 작을수록 측정 불확도의 영향이 상대적으로 커질 수 있습니다.

5. 잔존수명이 5년이면 다음 검사는 5년 뒤에 해도 될까?

이 부분은 현장에서 자주 혼동하는 문제입니다.

잔존수명과 다음 검사 주기는 같은 개념이 아닙니다.

잔존수명은 설정한 부식속도와 최소요구두께를 바탕으로 계산한 예상 기간입니다.

반면 검사 주기는 설비의 위험도, 적용 코드, 부식 메커니즘, 과거 검사 결과 및 운영 조건을 고려해 정합니다.

예를 들어 잔존수명이 5년이라고 해서 반드시 5년 뒤에 검사해도 되는 것은 아닙니다.

적용 기준에 따라 잔존수명의 일정 비율과 최대 허용 검사 간격 등을 고려할 수 있으며, 위험도 기반 검사(RBI) 체계를 적용하는 경우에는 별도의 평가가 필요합니다.

따라서 잔존수명 계산 결과를 곧바로 검사 예정일로 사용해서는 안 됩니다.

6. 잔존수명 계산 전에 확인할 5가지

첫째, 최소요구두께의 산정 근거를 확인합니다.

설계압력, 온도, 재질 및 적용 코드가 달라지면 필요한 두께도 달라질 수 있습니다.

둘째, 동일한 검사 위치의 데이터를 비교합니다.

서로 다른 위치에서 측정한 두께를 시간순으로 연결하면 실제 부식속도와 다른 결과가 나올 수 있습니다.

셋째, 장기·단기 부식속도를 함께 검토합니다.

최근 운전 조건의 변화가 있었다면 과거 평균값만으로 미래를 예측하기 어렵습니다.

넷째, 국부부식 여부를 확인합니다.

국부적으로 깊은 손상이 있는 경우에는 단순한 평균 두께 감소율보다 손상 범위와 형태를 평가하는 것이 중요합니다.

다섯째, 계산 결과를 실제 운전 판단과 구분합니다.

계산상 잔존수명이 양수라고 해도 균열, 변형, 피로, 외부 하중 등 다른 문제가 있다면 별도의 검토가 필요합니다.

부식속도를 평가할 때 필요한 기본 개념은 기존 글인 금속의 부식속도를 결정하는 핵심 지표에서도 확인할 수 있습니다.

7. 잔존수명은 예언이 아니라 관리 지표다

배관 잔존수명 계산은 설비의 보수와 교체 시기를 계획하는 데 중요한 도구입니다.

그러나 계산식에 숫자를 넣어 얻은 결과를 절대적인 사용 가능 기간으로 받아들여서는 안 됩니다.

측정두께가 정확한지, 최소요구두께가 적절한지, 부식속도가 현재 운전 조건을 반영하는지 확인해야 합니다.

무엇보다 부식이 앞으로도 같은 속도로 진행될 것이라는 가정이 타당한지 검토해야 합니다.

계산상 10년이 남았더라도 부식 환경이 급격히 나빠지면 예상 수명은 짧아질 수 있습니다.

반대로 부식 원인을 제거하고 관리 조건을 개선했다면 향후 두께 감소율이 달라질 가능성도 있습니다.

결국 배관 잔존수명은 미래를 확정하는 숫자가 아니라, 앞으로 어떤 검사와 관리가 필요한지 판단하기 위한 출발점입니다.

다음 23편에서는 평균 두께가 충분해 보여도 특정 부위만 깊게 손상되는 국부감육과 사용적합성 평가를 살펴보겠습니다.

기술 참고자료

1. API 570 — Piping Inspection Code 운전 중 배관의 검사, 부식속도 및 잔존수명 평가에 관한 기준. API 공식 표준 안내

2. API RP 574 — Inspection Practices for Piping System Components 배관 구성품의 검사 방법과 검사 위치 선정에 관한 실무 지침. API 공식 표준 안내

3. API 579-1/ASME FFS-1 — Fitness-For-Service 손상된 압력설비의 사용적합성 평가에 관한 기준. ASME 공식 표준 안내
