1. 배관 바깥에 물방울이 맺혔을 뿐인데: 결로가 만든 국부부식의 원인
배관 결로 부식은 왜 특정 위치에 집중될까요? 냉각수 배관의 이슬점, 도막 손상, 지지대 물 고임과 외면부식 진단 및 예방 방법을 알아봅니다.
배관 외면에 물방울이 맺혀 있는 모습을 보면 대개 이렇게 생각합니다.
“온도 차이 때문에 생긴 결로겠지. 마르면 괜찮겠지.”
그런데 정기 점검에서 같은 위치의 도장이 부풀어 오르고, 표면을 닦아보니 붉은 녹이 발견됐다면 이야기가 달라집니다.
특히 냉각수 배관이나 저온 유체를 취급하는 설비에서는 배관 표면온도가 주변 공기의 이슬점보다 낮아지면서 결로가 발생할 수 있습니다.
문제는 결로 자체보다 물이 얼마나 오래 머무르고, 어떤 오염물질과 접촉하며, 도장이나 보온재의 상태가 어떠한가입니다.
배관 결로 부식은 단순한 표면 녹으로 끝날 수도 있지만, 특정 위치에서 습윤과 건조가 반복되면 도막 손상과 국부적인 금속 손실로 이어질 가능성도 있습니다.
이번 글에서는 가상의 산업용 냉각수 배관을 바탕으로 결로가 발생하는 조건과 부식이 집중되는 이유, 점검 및 예방 방법을 살펴보겠습니다.
1. 배관 결로 부식, 물방울이 생기는 조건부터 확인한다

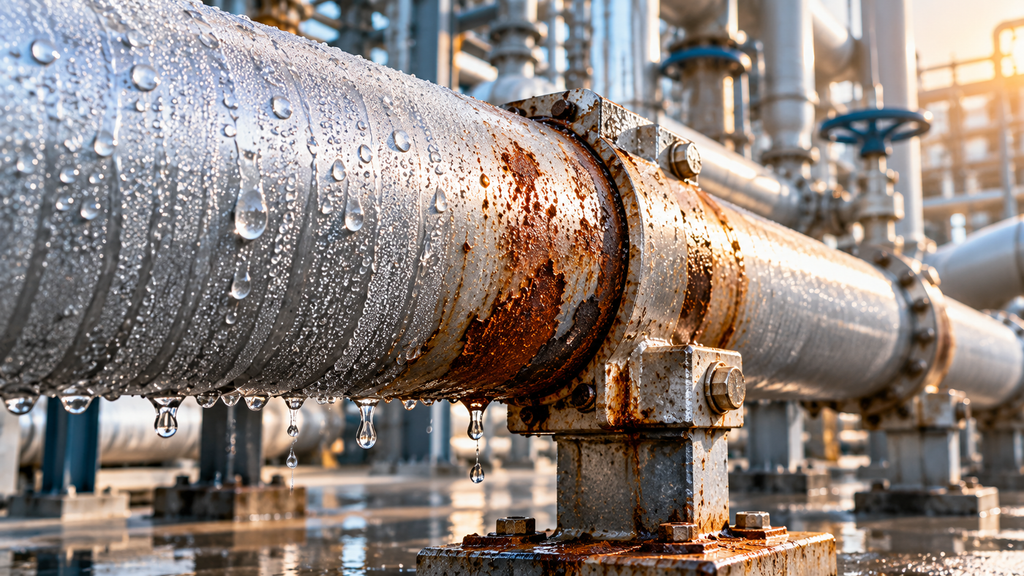

가상의 공장 냉각수 배관에서 외면 녹이 발견됐다고 생각해보겠습니다.
| 점검 항목 | 가상 확인 결과 |
|---|---|
| 배관 재질 | 탄소강 |
| 유체 온도 | 12℃ |
| 주변 공기 온도 | 28℃ |
| 상대습도 | 75% |
| 추정 이슬점 | 약 23℃ |
| 배관 외면 상태 | 물방울 및 국부 도막 손상 |
| 부식 의심 위치 | 지지대 인접부와 배관 하부 |
위 수치는 설명을 위한 가상 조건입니다. 실제 배관의 표면온도는 유량, 외기 조건과 보온 상태 등에 따라 달라집니다.
이 조건에서 배관 외면온도가 이슬점보다 낮다면 공기 중 수증기가 표면에서 응축될 수 있습니다.
하지만 결로가 발생한다고 해서 모든 위치에서 동일한 부식이 진행되는 것은 아닙니다.
배관 아래쪽, 지지대 접촉부, 물방울이 모이는 부분은 수분이 오래 남을 수 있으므로 별도로 관찰해야 합니다.
2. 결로는 왜 도막 손상과 함께 문제가 될까?
탄소강 배관의 도장은 금속 표면과 외부 환경 사이에 보호 장벽을 형성합니다.
그러나 도막에 흠집, 핀홀, 접착력 저하 또는 가장자리 손상이 존재한다면 수분이 금속 표면에 접근할 수 있습니다.
결로수가 반복적으로 형성되고 마르는 동안 표면에 염류나 오염물질이 남아 있다면 국부적인 부식환경이 만들어질 수 있습니다.
특히 공장 내부에서도 세척수 비산, 약품 취급, 먼지 축적 등에 따라 표면 오염 조건이 달라질 수 있습니다.
따라서 배관 결로 부식을 조사할 때는 도장 두께만 확인하기보다 도막이 손상된 위치와 수분이 머무는 시간을 함께 살펴봐야 합니다.
도막이 부풀어 올랐다면 그 아래에서 부식생성물이 형성됐을 가능성이 있지만, 외관만으로 실제 금속 손실량을 판단할 수는 없습니다.

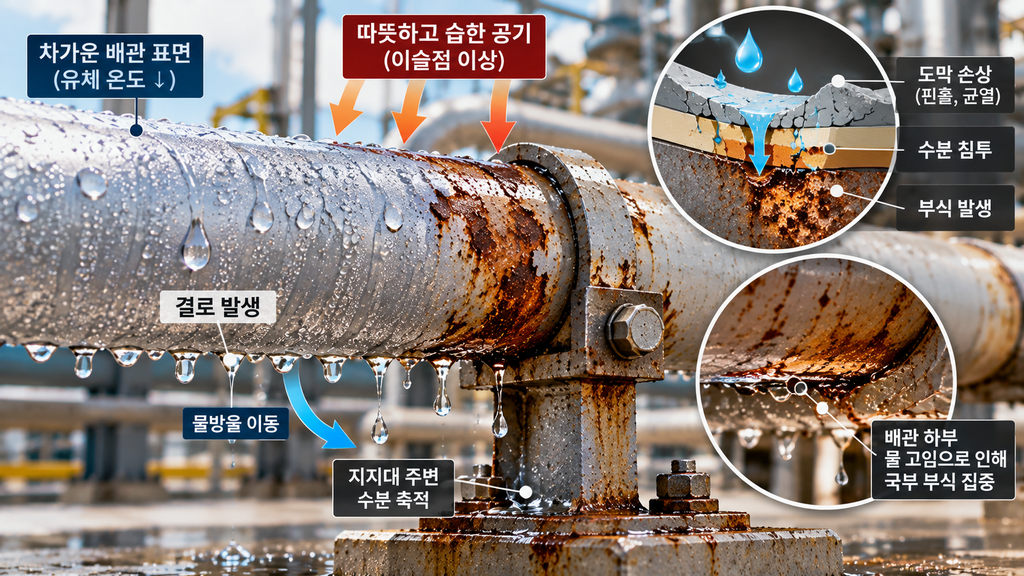

3. 배관 아래쪽과 지지대 주변에 녹이 집중되는 이유
수평 배관에서는 응축된 물방울이 중력의 영향을 받아 아래쪽으로 이동할 수 있습니다.
지지대와 배관이 접촉하는 부분에는 물이 쉽게 빠져나가지 못하는 좁은 공간이 형성될 수도 있습니다.
이러한 구조에서는 습윤 시간이 길어지거나 도막의 점검과 보수가 어려워질 수 있습니다.
또한 지지대 접촉부는 하중, 진동, 마찰 등의 영향을 받아 도막이 손상될 가능성도 있습니다.
따라서 배관 하부에서 녹이 발견됐을 때는 단순히 결로수 때문인지, 지지대 접촉에 따른 도막 손상까지 관련되어 있는지 구분해야 합니다.
여기서 한 가지 주의할 점이 있습니다.
결로에 의한 외면부식과 배관 내부에서 발생하는 6시 방향 감육은 손상 위치가 비슷하게 보일 수 있지만, 조사해야 할 환경은 다릅니다.
외면의 녹이 발견됐다고 해서 내부부식까지 발생했다고 단정해서는 안 되며, 반대의 경우도 마찬가지입니다.
4. 보온재가 있다면 결로 문제는 더 복잡해질 수 있다
냉각수 배관에는 열 유입과 결로를 줄이기 위해 보온재를 적용하는 경우가 많습니다.
적절한 방습층과 보온 구조가 유지된다면 외부 공기의 수분이 차가운 배관 표면에 도달하는 것을 줄일 수 있습니다.
그러나 보온재의 이음부가 벌어지거나 방습층이 손상되면 습한 공기 또는 외부 수분이 내부로 들어갈 수 있습니다.
이때 수분이 배관 표면에 도달하고 충분히 배출되지 못하면 외면부식 위험을 검토해야 합니다.
다만 모든 보온재 하부 부식이 결로만으로 발생하는 것은 아닙니다. 누수, 세척수 유입, 외부 빗물과 시공 불량 등도 가능한 원인입니다.
따라서 보온재를 제거했을 때 물기가 발견됐다면 먼저 수분이 어디에서 들어왔는지를 확인해야 합니다.
5. 녹이 보이면 바로 도장을 다시 칠해도 될까?
표면에 녹이 발견되면 도장을 덧칠하는 방법부터 생각할 수 있습니다.
하지만 부식생성물과 오염물질을 제거하지 않은 채 도장을 적용하면 보호 성능이 충분하지 않을 수 있습니다.
먼저 도막 손상 범위와 금속 표면 상태를 확인하고, 필요한 경우 두께검사를 실시해야 합니다.
특히 배관 지지대 주변에서 도막이 들뜨거나 깊은 국부 손상이 의심된다면 접근 가능한 위치를 중심으로 점검 범위를 정하는 것이 좋습니다.
두께 측정값을 해석할 때는 기존의 탄소강 배관 부식속도와 잔존수명 계산 실무 글도 함께 참고할 수 있습니다.
다만 외면의 국부 Pit이 발견됐다면 평균 두께값만으로 안전성을 판단해서는 안 됩니다. 손상 깊이와 범위, 적용 설계기준 및 최소 요구두께 등을 함께 검토해야 합니다.
6. 결로를 줄이기 위한 실무적인 관리 방법
결로 문제를 줄이려면 도장을 반복하는 것만으로는 부족할 수 있습니다.
우선 실제 배관 표면온도와 주변 공기의 온도·습도를 확인하고 결로가 발생하는 조건을 파악해야 합니다.
그다음 보온재와 방습층의 손상 여부, 지지대 주변 물 고임, 도막 손상과 표면 오염을 조사할 수 있습니다.
필요한 경우에는 설비 조건에 적합한 보온·방습 구조와 도장 사양을 검토해야 합니다.
또한 반복적으로 물이 맺히는 구간은 정기 점검 항목으로 지정해 사진과 측정 기록을 남기는 것이 좋습니다.
배관 결로 부식을 관리할 때 중요한 것은 단순히 녹을 제거하는 것이 아니라 수분이 반복적으로 형성되는 조건을 줄이는 것입니다.
7. 오늘의 핵심 정리
배관 외면에 맺힌 물방울은 단순한 온도 차이의 결과일 수 있습니다.
하지만 도막 손상, 표면 오염, 물 고임과 반복적인 습윤 조건이 함께 존재한다면 부식환경이 만들어질 수 있습니다.
특히 배관 아래쪽과 지지대 주변에서 녹이 반복된다면 수분이 머무는 위치와 도막 상태를 함께 조사해야 합니다.
또한 보온재가 있는 배관에서는 방습층 손상이나 외부 수분 유입 가능성을 검토해야 합니다.
결국 배관 결로 부식의 핵심은 녹이 발견된 뒤 도장을 다시 칠하는 것보다, 결로가 발생하는 조건과 수분이 머무는 구조를 먼저 확인하는 데 있습니다.
참고자료 및 기술 링크
1. AMPP – Corrosion Basics
금속부식의 기본 원리와 수분·환경 조건의 영향을 이해하는 데 참고할 수 있는 자료입니다.
2. ISO 12944 – Corrosion Protection of Steel Structures by Protective Paint Systems
강재 구조물의 도장 방식과 부식환경을 검토할 때 참고하는 국제표준 시리즈입니다. 배관 도장 사양을 결정할 때에는 실제 사용환경과 해당 설비의 적용 기준을 함께 확인해야 합니다.
3. ASHRAE – Handbook: Fundamentals
습공기, 이슬점과 결로 조건을 이해하는 데 참고할 수 있는 공조 기술자료입니다.
