1. 구리 배관 공식 Type I·Type II 원인과 수질조건별 Pinhole Leak 분석

구리 급수배관의 Type I·Type II Pitting Corrosion은 냉수와 온수, 경도, 황산염·중탄산염 등 수질조건에 따라 발생형태가 달라집니다. 구리 배관 공식의 Pit 구조와 부식생성물, Pinhole Leak 진단 방법을 실무적으로 비교합니다.

겉은 멀쩡한 구리 배관 공식 구리관에서 왜 바늘구멍 같은 누수가 생길까?

구리 급수배관은 내식성이 좋은 재료입니다. 실제로 오랜 기간 건축물의 급수·급탕 배관에 사용돼 왔습니다.

그런데 어느 날 천장에서 물방울이 떨어져 배관을 확인했더니 이상하게도 전체 배관은 멀쩡합니다.

문제는 단 한 곳.

바늘로 찌른 것처럼 작은 구멍이 생겨 있습니다.

이것이 구리배관에서 특히 주의해야 하는 Pitting Corrosion과 Pinhole Leak입니다.

구리는 전체 벽두께가 균일하게 줄어들지 않고 특정 지점에서 Pit가 깊이 성장할 수 있습니다. 결국 평균적인 금속손실은 크지 않은데도 Pit 하나가 관벽을 관통해 누수를 만들 수 있습니다.

실제 구리배관 Pinhole Leak

외부에서는 작은 누수 하나만 보이지만 절단해 내부를 확인하면 국부적인 부식생성물과 깊은 Pit가 발견될 수 있습니다. 그래서 구리 배관 공식은 외관만으로 손상범위를 판단하기 어렵습니다.

1. 구리 배관 공식에서 구리는 왜 물속에서도 쉽게 녹지 않을까?

정상적인 급수환경에서 구리 표면에는 Cu₂O(Cuprous Oxide) 등을 포함하는 보호성 피막이 형성됩니다.

이 피막이 안정적으로 성장하면 구리와 물의 직접적인 반응을 억제합니다.

문제는 보호피막이 모든 위치에서 동일하게 형성되지 않을 때입니다.

제조과정에서 남은 Carbon Film, 표면결함, 시공 Flux, 수질, Chloride, Sulfate, Dissolved Oxygen 및 미생물 등 여러 조건이 Pit Initiation에 영향을 줄 수 있습니다. 캐나다 보건당국도 구리 공식 개시 원인을 하나의 인자로 한정하지 않고 이러한 복합요인을 제시합니다.

즉,

보호피막 형성

→ 국부적인 피막 불안정

→ 작은 Anodic Site 생성

→ Pit 내부 Cu 용출

→ Pit 내부 화학환경 변화

→ 깊이 방향 부식

→ Pinhole Leak

으로 이어질 수 있습니다.

2. Type I Pitting은 왜 냉수배관에서 주로 나타날까?

전통적으로 Type I Pitting은 Cold-Water Pitting이라고 부릅니다.

WHO의 음용수 지침에서는 Type I을 주로 40°C 이하 냉수계통에서 발생하는 형태로 설명하며, 특히 경도가 높은 지하수와 제조과정에서 발생한 구리관 내부 Carbon Film이 관련될 수 있다고 정리합니다.

오래된 연구에서도 Type I은 유럽과 미국의 냉수배관에서 주로 관찰됐으며 Carbon Film과 수질조건이 중요한 인자로 보고됐습니다.

Type I의 대표적인 형태는 비교적 반구형(Hemispherical) Pit입니다.

EN 12502-2 설명에서는 Pit 위에 녹색의 Copper Hydroxycarbonate 계열 Nodules가 형성될 수 있으며, 그 아래에서 Cu₂O와 경우에 따라 CuCl 계열 생성물이 발견될 수 있다고 설명합니다.

Type I의 전형적인 구조

Cold Water + 특정 수질조건

↓

표면 Carbon Film·국부 피막 차이

↓

전위 상승 및 Pit Initiation

↓

반구형 Pit 성장

↓

Pit 위 녹색 Mound 형성

↓

관벽 관통

Type I이 위험한 이유는 성장속도가 빠른 경우 수개월에서 수년 사이에 관벽을 관통할 수도 있기 때문입니다.

3. Type II Pitting은 왜 온수배관과 연결될까?

Type II는 전통적으로 Hot-Water Pitting이라고 합니다.

WHO는 주로 60°C 이상의 온수계통과 연관되고 상대적으로 Soft Water에서 관찰될 수 있다고 설명합니다.

하지만 더 중요한 것은 단순한 온도 하나가 아닙니다.

Type II는 오래전부터 pH와 HCO₃⁻/SO₄²⁻의 비율, 즉 중탄산염과 황산염의 상대적인 관계와 연관된 것으로 연구돼 왔습니다. 과도한 Chlorination 역시 구리 전위를 높여 Type II 공식 발생에 영향을 줄 가능성이 보고됐습니다.

Type II Pit는 Type I보다 입구가 좁고 내부가 불규칙한 형태를 보일 수 있습니다.

또 Pit 내부에는 Cu₂O가 존재하고 입구 주변에서 청색 계열 Copper Hydroxysulfate 부식생성물이 발견될 수 있습니다.

4. Type I과 Type II는 실제로 무엇이 다를까?

이 둘을 비교하면 현장 Failure Analysis가 훨씬 쉬워집니다.

구분	Type I	Type II
전통적 명칭	Cold-Water Pitting	Hot-Water Pitting
대표 온도환경	주로 냉수	주로 온수
수질 특징	경수·지하수와 연관	수질의 HCO₃⁻/SO₄²⁻ 관계 중요
표면요인	Carbon Film 중요	수질 Chemistry 영향 큼
Pit 형태	비교적 반구형	입구가 좁고 내부 불규칙
대표 생성물	Malachite 계열 가능	Brochantite 계열 가능
결과	빠른 Pinhole 가능	깊은 국부 Pit 및 누수

다만 이 표를 절대적인 진단기준으로 사용해서는 안 됩니다.

2021년 AWWA Water Science의 30년 연구 리뷰에서도 구리 Pitting은 수십 년간 연구됐지만 여전히 정확한 발생원인을 완전히 설명하지 못하고 있으며, 수질과 생물학적 영향, 소독조건, Hydraulic Transient 등 해결되지 않은 부분이 남아 있다고 지적합니다.

이 점이 실제 현장진단에서 매우 중요합니다.

5. Pit 아래에서는 실제로 무슨 일이 벌어질까?

구리 공식의 실제 단면을 보면 겉에서 보는 작은 녹색 Mound보다 훨씬 복잡합니다.

2010년 음용수 배관의 Cold-Water Pitting을 분석한 연구에서는 Pit 단면에서 크게 세 가지 구조가 확인됐습니다.

Corrosion Product Cap

↓

Cuprite(Cu₂O) Membrane

↓

Pit Cavity

Pit 내부에서는 Cuprite Crystal과 Chloride도 확인됐습니다.

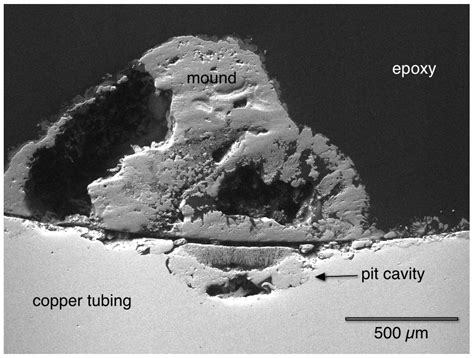

실제 Copper Pit 단면

특히 첫 번째 현미경 사진을 보면 표면의 Mound 아래에 실제 Pit Cavity가 존재합니다.

이 때문에 겉에서 녹색 부식생성물을 긁어낸 뒤 작은 점 하나만 보고 손상이 가볍다고 판단해서는 안 됩니다.

진짜 손상은 그 아래에 숨어 있을 수 있습니다.

6. Sulfate와 Bicarbonate의 비율은 왜 중요할까?

Type II를 조사할 때는 단순히 “Sulfate가 몇 mg/L인가?”만 보는 것보다 물의 Buffering Capacity와 다른 이온을 함께 보는 것이 중요합니다.

전통적인 연구에서는 HCO₃⁻/SO₄²⁻ 비율과 pH가 Type II Pitting 발생과 관련된 중요한 수질지표로 제시됐습니다.

하지만 여기에서도 특정 비율 하나를 모든 설비의 안전기준처럼 적용하면 안 됩니다.

2026년 발표된 실제 구리관 연구에서도 여섯 지역의 서로 다른 수질에 동일한 구리관을 노출했는데 두 지역에서만 부식이 발생했습니다. 연구진은 Chloride, Aluminum, Sulfate 등의 수질인자가 구리 Pitting과 연관될 수 있다고 설명했습니다.

즉 실제 물은 단일 이온이 아니라 여러 화학종이 동시에 작용하는 시스템입니다.

7. 같은 건물에서 일부 배관만 누수되는 이유는 무엇일까?

이것이 현장에서 가장 어려운 부분입니다.

같은 급수를 사용하는데 한 세대에서는 Pinhole Leak가 생기고 다른 세대에서는 아무 문제가 없을 수도 있습니다.

그 이유는 수질뿐 아니라

배관온도 / 유속 / 정체시간 / 시공 Flux / Carbon Film / 관 제조상태 / 배관형상 / 소독제

등이 동시에 달라질 수 있기 때문입니다.

Copper Development Association도 구리관 부식문제의 원인으로 공격적인 수질뿐 아니라 과도한 유속과 난류, 잘못된 시공, 잔류 Flux 등을 함께 제시합니다.

따라서 같은 건물에서 누수가 반복된다면 “구리관 재질 불량” 또는 “수돗물 문제” 하나로 바로 결론내리기보다 실제 누수 위치의 공통점을 먼저 찾는 것이 좋습니다.

구리관에서 발생하는 국부 공식과 달리, 노후 철계 상수도관에서는 부식생성물이 관 내부에 성장하면서 Tuberculation과 붉은 물 문제로 이어질 수 있습니다. 급수배관 재질에 따라 부식 형태가 어떻게 달라지는지는 기존 글 **「상수도 노후 관망 붉은 물: 튜베큘레이션 원인·방청 제어」**에서 자세히 다뤘습니다.

8. 실제 국내 사례에서는 Type I과 II가 섞여 나타나기도 했다

이 부분은 이번 글에서 특히 중요한 현장 사례입니다.

2024년 국내 지역난방 구리 환수관 파손 연구에서는 내부 국부부식으로 최대 약 48%의 두께 감소가 확인됐습니다.

Pit 주변에서는 Fe와 Si 성분이 발견됐고 Pit 내부에서는 Cl⁻ 농축과 Cu₂O 반응에 의해 낮은 pH 환경이 형성되면서 Pit 성장이 촉진된 것으로 분석됐습니다.

또 XRD에서는 Hematite, Cuprite, Malachite, Brochantite 등이 확인됐습니다.

연구진은 pH, 온도, HCO₃⁻/SO₄²⁻ 비율과 부식생성물을 종합해 해당 손상을 Type I과 Type II가 복합된 형태로 판단했습니다.

이 사례는 실제 Failure가 교과서의 Type I 또는 Type II 중 하나로 깔끔하게 나뉘지 않을 수 있다는 점을 잘 보여줍니다.

9. 현장에서는 어떤 순서로 진단해야 할까?

제가 구리 배관 공식을 조사한다면 누수 난 배관을 바로 버리지 않겠습니다.

먼저 누수 위치를 표시한 상태로 충분한 길이를 확보해 시편을 보존합니다.

그 다음

① 냉수/온수 구분

→ ② 실제 운전온도 확인

→ ③ pH·Alkalinity·Hardness 분석

→ ④ Cl⁻·SO₄²⁻·HCO₃⁻ 분석

→ ⑤ 잔류소독제 및 수질이력 확인

→ ⑥ Pit 위치와 형태 관찰

→ ⑦ Pit 단면 Metallography

→ ⑧ SEM/EDS 및 XRD 부식생성물 분석

→ ⑨ 시공 Flux·Carbon Film·Deposit 확인

순서로 접근하겠습니다.

특히 구리 배관 공식에서는 수질분석표와 파손된 배관 시편을 따로 보지 말고 서로 연결해야 합니다.

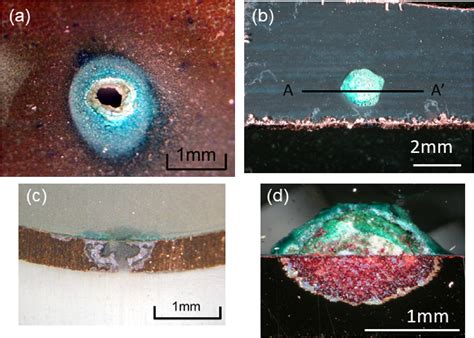

Failure Analysis에서 확인할 핵심

왼쪽처럼 최종적으로 보이는 것은 작은 Pinhole Leak일 수 있지만, 오른쪽 단면처럼 그 아래에는 상당히 깊은 Pit와 복잡한 부식생성물층이 존재할 수 있습니다.

10. 수질을 바꾸면 바로 문제가 해결될까?

이 역시 조심해야 합니다.

2021년 리뷰에서는 Soft Water의 경우 Alkalinity를 높이거나 특정 조건에서 pH를 관리하는 것이 Pitting 완화에 도움이 될 가능성을 제시합니다.

Phosphate Corrosion Inhibitor도 일부 조건에서 Pitting을 완화할 가능성이 있지만, 불완전한 피복이나 생물학적 성장 등의 다른 영향을 줄 가능성도 지적됐습니다.

따라서

“pH를 무조건 올리자.”

“Phosphate를 넣으면 된다.”

같은 처방은 적절하지 않습니다.

먼저 실제 Type과 원인을 확인하고 Water Chemistry + Pipe Surface + Operation을 함께 개선해야 합니다.

👨‍🔬 전문가의 시각

제가 이 현장을 조사한다면 가장 먼저 “Type I입니까, Type II입니까?”부터 결정하지 않겠습니다.

오히려 먼저 세 가지를 확인하겠습니다.

어디에서 누수가 났는가?
그곳에 어떤 물이 흘렀는가?
Pit 안에는 무엇이 남아 있는가?

그 다음에 냉·온수 조건, HCO₃⁻/SO₄²⁻, Chloride, Carbon Film과 부식생성물을 종합해 Type을 판단합니다.

왜냐하면 최근 연구가 보여주듯 실제 구리 배관 공식은 전통적인 Type I·II 경계를 넘어 복합적인 형태로 나타날 수 있기 때문입니다.

이것이 단순히 “경수 때문에 구리관에 구멍이 생겼다”라고 설명하는 것과 실제 Failure Analysis의 차이입니다.

FAQ

Q1. Type I은 냉수, Type II는 온수라고 외우면 되나요?

기본적인 구분에는 도움이 됩니다. Type I은 주로 냉수, Type II는 주로 온수에서 관찰됩니다. 하지만 실제 파손에서는 수질과 운전조건이 복합적으로 작용하므로 온도만으로 확정하면 안 됩니다.

Q2. 구리관에 녹색 물질이 있으면 Pitting인가요?

아닙니다. 녹색 부식생성물만으로 공식 여부를 확정할 수 없습니다. 실제 Pit의 존재와 단면 구조를 확인해야 합니다.

Q3. Pinhole 하나만 수리하면 끝날까요?

같은 수질과 배관조건이 계속 유지된다면 다른 위치에도 성장 중인 Pit가 존재할 가능성을 검토해야 합니다.

Q4. 경수와 연수가 어느 쪽이 구리에 더 위험한가요?

단순 비교할 수 없습니다. 전통적으로 Type I은 Hard Cold Water, Type II는 Hot Water와 특정 수질조건, Type III는 Soft Water와 연결되지만 실제 구리부식은 pH, Alkalinity, Chloride, Sulfate, CO₂, 소독조건 등 여러 변수가 관여합니다.

오늘의 핵심 정리

구리 배관 공식의 위험성은 배관 전체가 녹슬어 없어지는 데 있지 않습니다.

전체 벽은 멀쩡한데 특정 지점에서만

Passive Film 불안정 → Pit Initiation → Pit 내부 Chemistry 변화 → 깊이 방향 성장 → Pinhole Leak

가 진행될 수 있다는 것이 핵심입니다.

전통적으로 Type I은 냉수·경수와 Carbon Film, Type II는 온수와 pH·HCO₃⁻/SO₄²⁻ 관계가 중요한 특징으로 알려져 있습니다. 그러나 실제 현장에서는 Chloride, 소독제, 시공상태, 미생물과 운전조건까지 함께 작용할 수 있습니다.

따라서 가장 중요한 질문은

“Type I인가 Type II인가?”보다 “이 Pit가 만들어질 수 있는 수질과 표면조건이 왜 이 배관에 형성됐는가?”

입니다.

참고자료

AWWA Water Science – A 30-year review of copper pitting corrosion and pinhole leaks
30년간의 구리 공식 연구를 정리하고 수질·미생물·소독조건 등 아직 해결되지 않은 연구과제를 분석한 리뷰입니다.

WHO – Guidelines for Drinking-water Quality: Copper corrosion
Type I·II의 온도 및 수질 특성과 구리 급수배관 부식조건을 정리하고 있습니다.

Corrosion Science – Comprehensive investigation of copper pitting in drinking water
실제 음용수 배관의 Pit 단면과 Cap, Cuprite Membrane, Chloride 등을 분석한 연구입니다.

한국부식방식학회 – 지역난방 구리난방환수관의 공식 원인 분석
국내 구리관에서 48% 국부 감육과 Type I·II 복합 공식이 나타난 실제 Failure Analysis 사례입니다.
